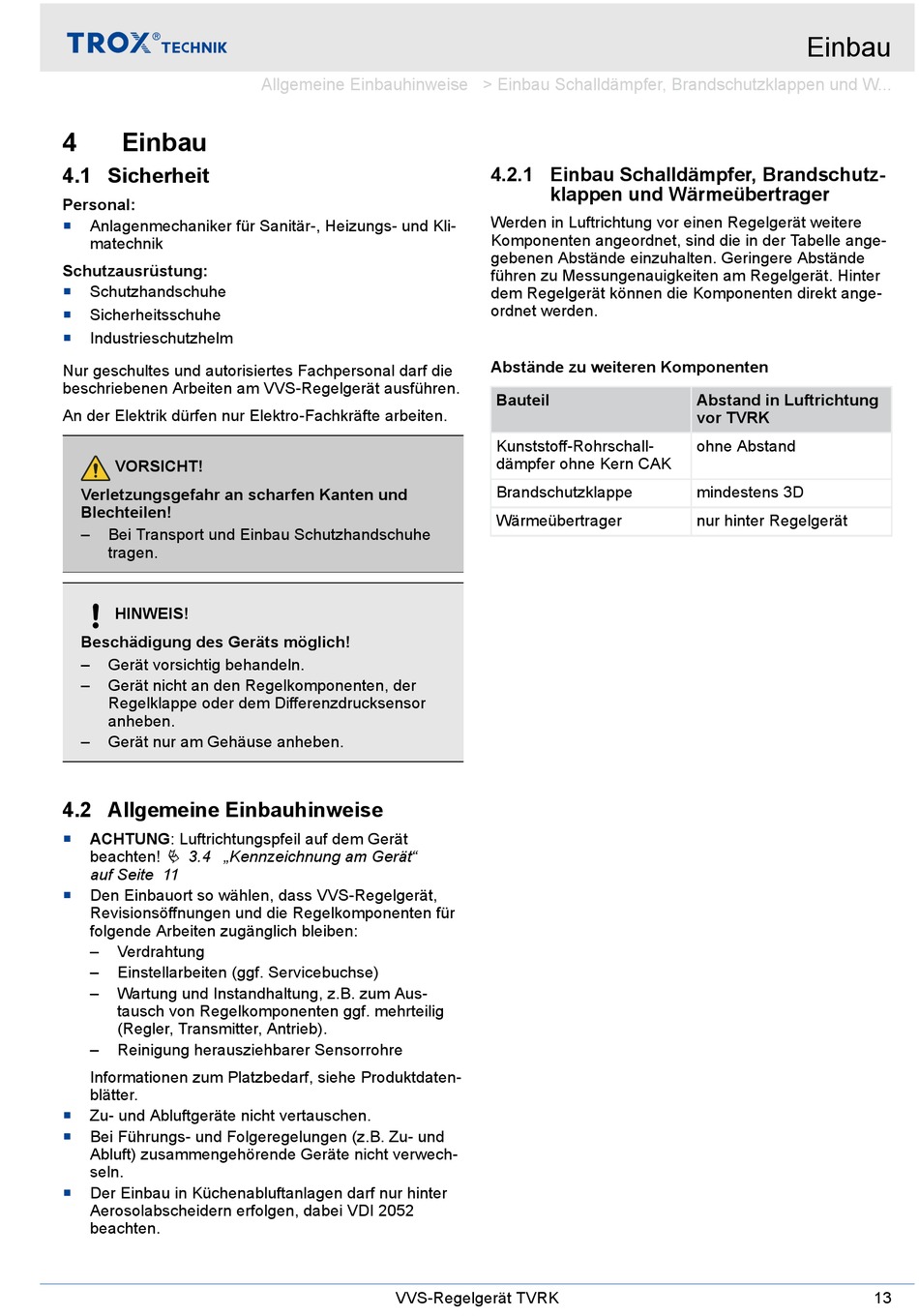

4
Einbau
4.1 Sicherheit
Personal:
Anlagenmechaniker für Sanitär-, Heizungs- und Kli-
matechnik
Schutzausrüstung:
Schutzhandschuhe
Sicherheitsschuhe
Industrieschutzhelm
Nur geschultes und autorisiertes Fachpersonal darf die
beschriebenen Arbeiten am VVS-Regelgerät ausführen.
An der Elektrik dürfen nur Elektro-Fachkräfte arbeiten.
VORSICHT!
Verletzungsgefahr an scharfen Kanten und
Blechteilen!
–
Bei Transport und Einbau Schutzhandschuhe
tragen.
HINWEIS!
Beschädigung des Geräts möglich!
–
Gerät vorsichtig behandeln.
–
Gerät nicht an den Regelkomponenten, der
Regelklappe oder dem Differenzdrucksensor
anheben.
–
Gerät nur am Gehäuse anheben.
4.2 Allgemeine Einbauhinweise
ACHTUNG: Luftrichtungspfeil auf dem Gerät
Ä 3.4 „Kennzeichnung am Gerät"
beachten!
auf Seite 11
Den Einbauort so wählen, dass VVS-Regelgerät,
Revisionsöffnungen und die Regelkomponenten für
folgende Arbeiten zugänglich bleiben:
–
Verdrahtung
–
Einstellarbeiten (ggf. Servicebuchse)
–
Wartung und Instandhaltung, z.B. zum Aus-
tausch von Regelkomponenten ggf. mehrteilig
(Regler, Transmitter, Antrieb).
–
Reinigung herausziehbarer Sensorrohre
Informationen zum Platzbedarf, siehe Produktdaten-
blätter.
Zu- und Abluftgeräte nicht vertauschen.
Bei Führungs- und Folgeregelungen (z.B. Zu- und
Abluft) zusammengehörende Geräte nicht verwech-
seln.
Der Einbau in Küchenabluftanlagen darf nur hinter
Aerosolabscheidern erfolgen, dabei VDI 2052
beachten.
Allgemeine Einbauhinweise > Einbau Schalldämpfer, Brandschutzklappen und W...
VVS-Regelgerät TVRK
4.2.1 Einbau Schalldämpfer, Brandschutz-
klappen und Wärmeübertrager
Werden in Luftrichtung vor einen Regelgerät weitere
Komponenten angeordnet, sind die in der Tabelle ange-
gebenen Abstände einzuhalten. Geringere Abstände
führen zu Messungenauigkeiten am Regelgerät. Hinter
dem Regelgerät können die Komponenten direkt ange-
ordnet werden.
Abstände zu weiteren Komponenten
Bauteil
Kunststoff-Rohrschall-
dämpfer ohne Kern CAK
Brandschutzklappe
Wärmeübertrager
Einbau
Abstand in Luftrichtung
vor TVRK
ohne Abstand
mindestens 3D
nur hinter Regelgerät
13
