Einbau
Allgemeine Einbauhinweise > Luftrichtung

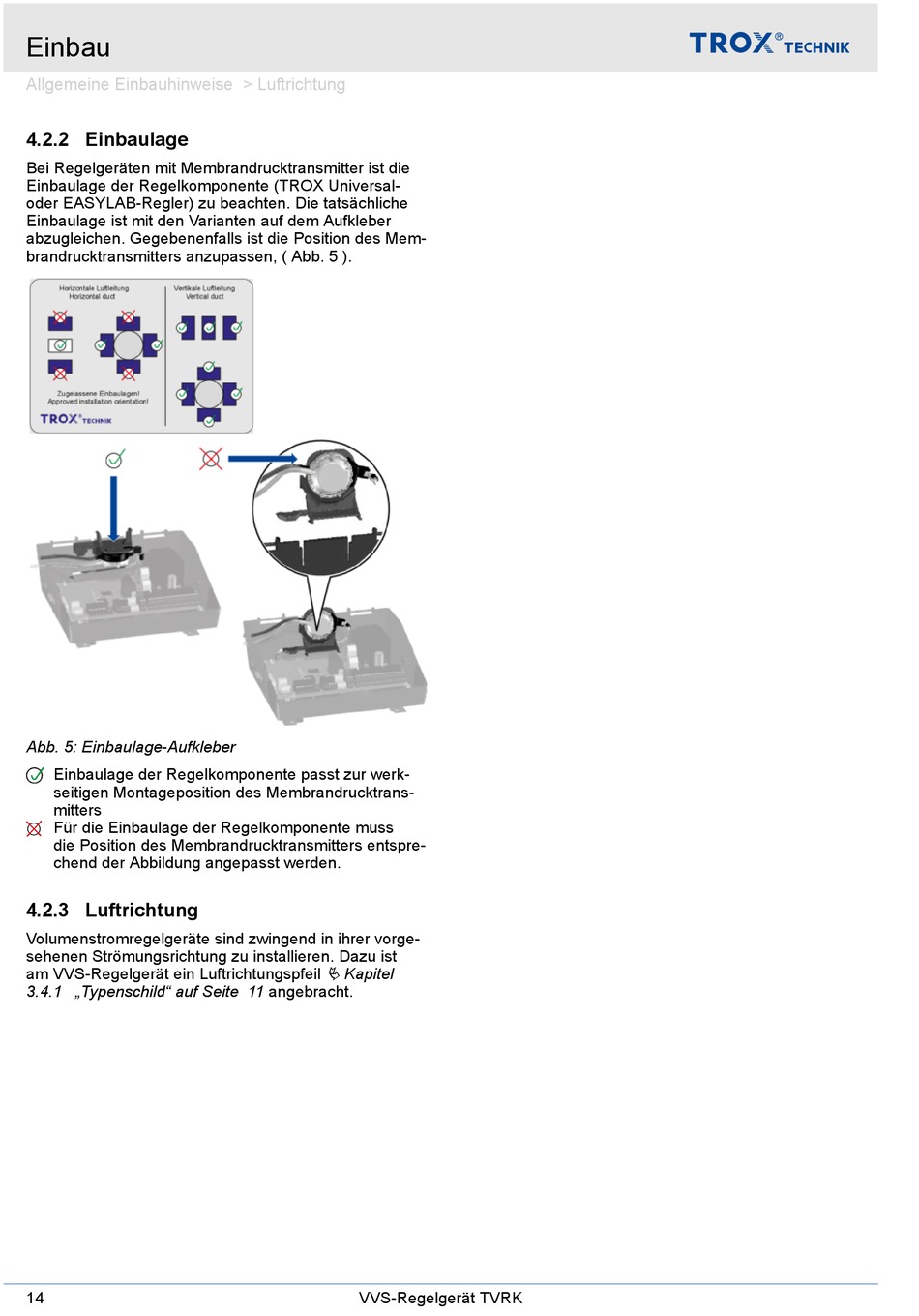

4.2.2 Einbaulage
Bei Regelgeräten mit Membrandrucktransmitter ist die
Einbaulage der Regelkomponente (TROX Universal-
oder EASYLAB-Regler) zu beachten. Die tatsächliche
Einbaulage ist mit den Varianten auf dem Aufkleber
abzugleichen. Gegebenenfalls ist die Position des Mem-
brandrucktransmitters anzupassen, ( Abb. 5 ).
Abb. 5: Einbaulage-Aufkleber
Einbaulage der Regelkomponente passt zur werk-
seitigen Montageposition des Membrandrucktrans-
mitters
Für die Einbaulage der Regelkomponente muss
die Position des Membrandrucktransmitters entspre-
chend der Abbildung angepasst werden.
4.2.3 Luftrichtung
Volumenstromregelgeräte sind zwingend in ihrer vorge-
sehenen Strömungsrichtung zu installieren. Dazu ist
am VVS-Regelgerät ein Luftrichtungspfeil
3.4.1 „Typenschild" auf Seite 11 angebracht.
14
Ä Kapitel
VVS-Regelgerät TVRK
