Elektrischer Anschluss

Installationshinweise

5

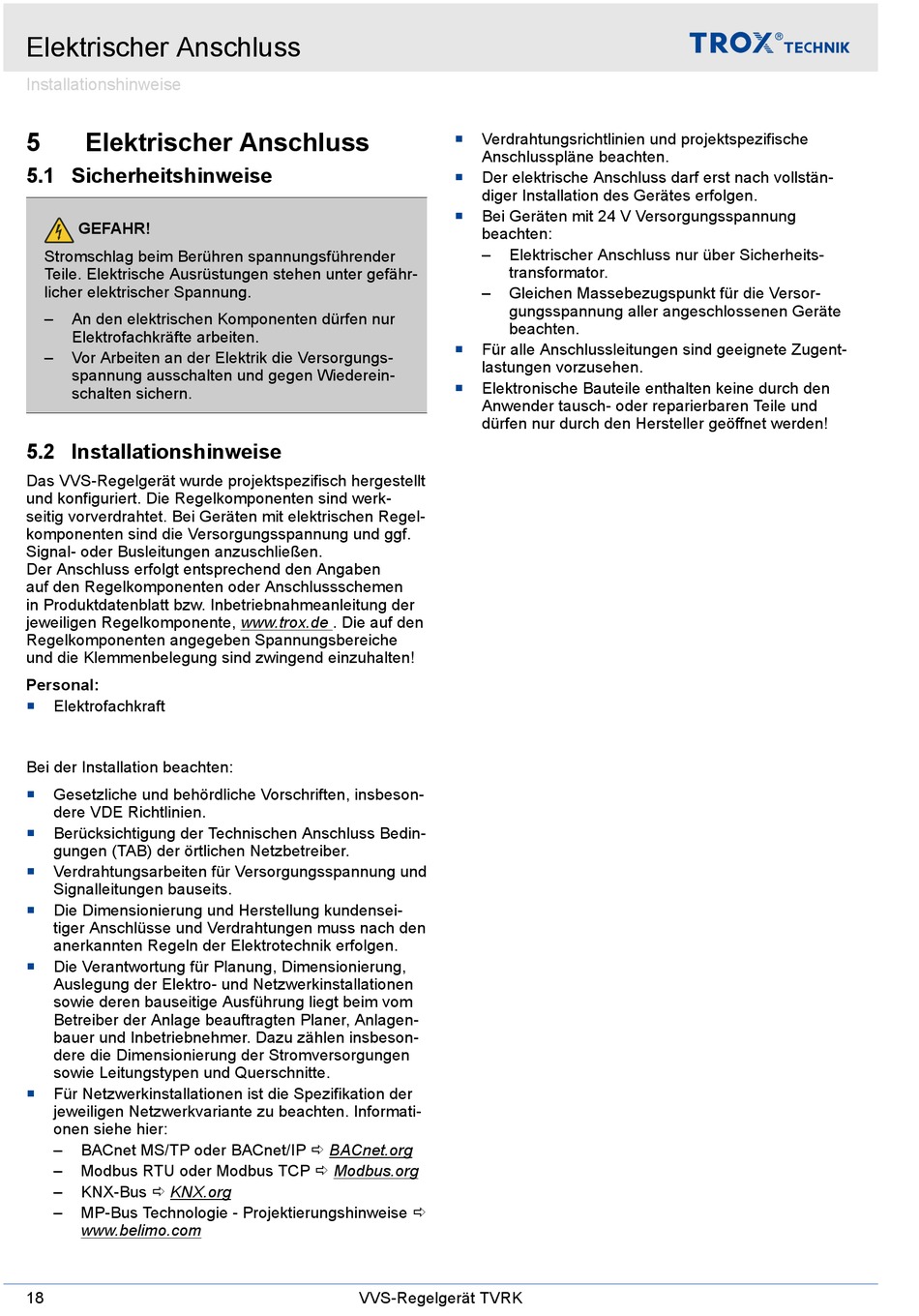

Elektrischer Anschluss

5.1 Sicherheitshinweise

GEFAHR!
Stromschlag beim Berühren spannungsführender
Teile. Elektrische Ausrüstungen stehen unter gefähr-
licher elektrischer Spannung.
An den elektrischen Komponenten dürfen nur
Elektrofachkräfte arbeiten.
Vor Arbeiten an der Elektrik die Versorgungs-
spannung ausschalten und gegen Wiederein-
schalten sichern.
5.2 Installationshinweise
Das VVS-Regelgerät wurde projektspezifisch hergestellt
und konfiguriert. Die Regelkomponenten sind werk-
seitig vorverdrahtet. Bei Geräten mit elektrischen Regel-
komponenten sind die Versorgungsspannung und ggf.
Signal- oder Busleitungen anzuschließen.
Der Anschluss erfolgt entsprechend den Angaben
auf den Regelkomponenten oder Anschlussschemen
in Produktdatenblatt bzw. Inbetriebnahmeanleitung der
jeweiligen Regelkomponente, www.trox.de . Die auf den
Regelkomponenten angegeben Spannungsbereiche
und die Klemmenbelegung sind zwingend einzuhalten!
Personal:
Elektrofachkraft
Bei der Installation beachten:
Gesetzliche und behördliche Vorschriften, insbeson-
dere VDE Richtlinien.
Berücksichtigung der Technischen Anschluss Bedin-
gungen (TAB) der örtlichen Netzbetreiber.
Verdrahtungsarbeiten für Versorgungsspannung und
Signalleitungen bauseits.
Die Dimensionierung und Herstellung kundensei-
tiger Anschlüsse und Verdrahtungen muss nach den
anerkannten Regeln der Elektrotechnik erfolgen.
Die Verantwortung für Planung, Dimensionierung,
Auslegung der Elektro- und Netzwerkinstallationen
sowie deren bauseitige Ausführung liegt beim vom
Betreiber der Anlage beauftragten Planer, Anlagen-
bauer und Inbetriebnehmer. Dazu zählen insbeson-
dere die Dimensionierung der Stromversorgungen
sowie Leitungstypen und Querschnitte.
Für Netzwerkinstallationen ist die Spezifikation der
jeweiligen Netzwerkvariante zu beachten. Informati-
onen siehe hier:
BACnet MS/TP oder BACnet/IP ð BACnet.org
Modbus RTU oder Modbus TCP ð Modbus.org
KNX-Bus ð KNX.org
MP-Bus Technologie - Projektierungshinweise ð
www.belimo.com
18
Verdrahtungsrichtlinien und projektspezifische
Anschlusspläne beachten.
Der elektrische Anschluss darf erst nach vollstän-
diger Installation des Gerätes erfolgen.
Bei Geräten mit 24 V Versorgungsspannung
beachten:
Elektrischer Anschluss nur über Sicherheits-
transformator.
Gleichen Massebezugspunkt für die Versor-
gungsspannung aller angeschlossenen Geräte
beachten.
Für alle Anschlussleitungen sind geeignete Zugent-
lastungen vorzusehen.
Elektronische Bauteile enthalten keine durch den
Anwender tausch- oder reparierbaren Teile und
dürfen nur durch den Hersteller geöffnet werden!
VVS-Regelgerät TVRK
