Info über diese Aufgabe

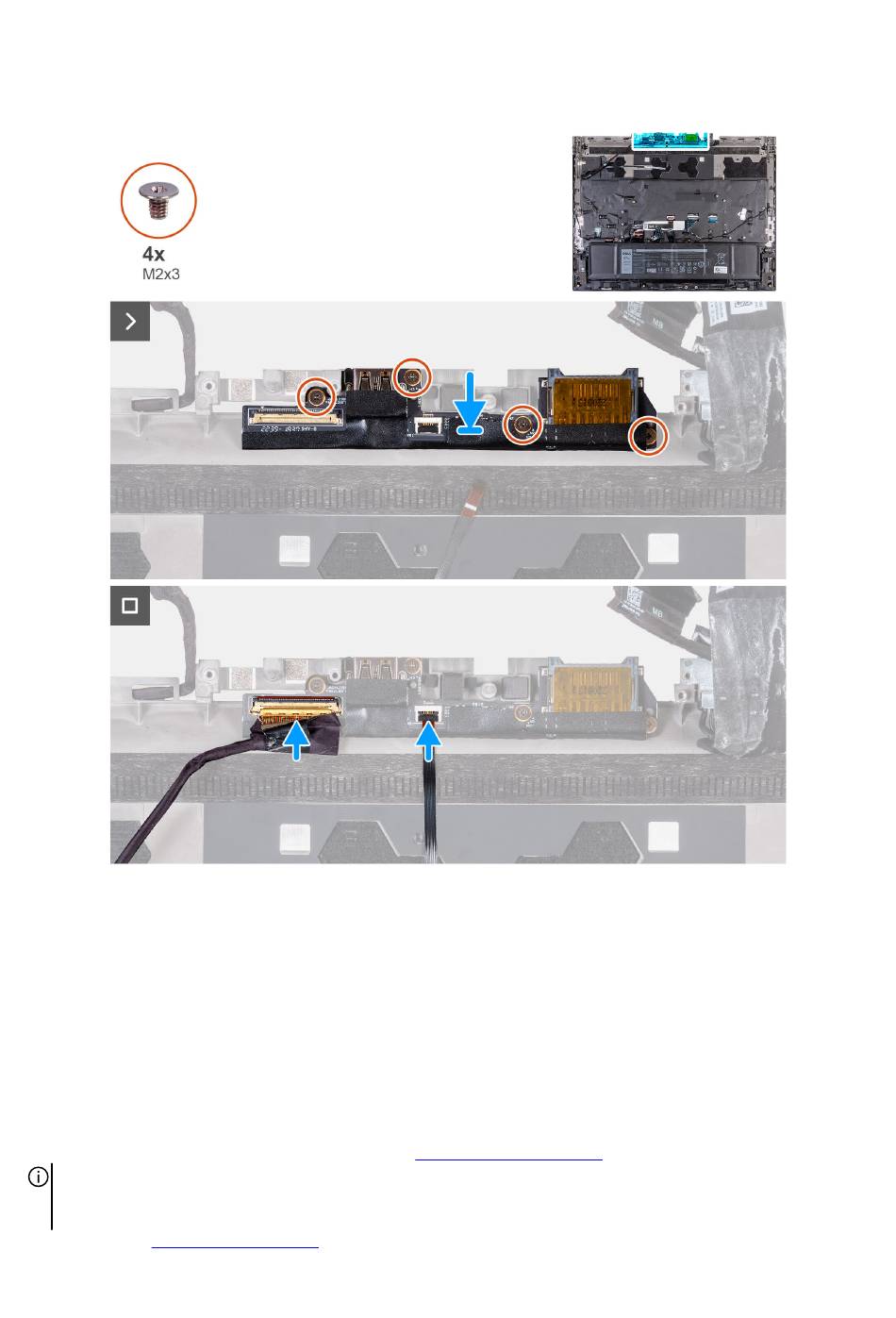

Die nachfolgenden Abbildungen zeigen die Position der E/A-Platine und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Richten Sie die Schraubenbohrungen auf der E/A-Platine an den Schraubenbohrungen auf der Handballenstützen- und
Tastaturbaugruppe aus.
2. Bringen Sie die vier Schrauben (M2x3) wieder an, mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.
3. Schließen Sie das Kabel der hinteren E/A-Platine an den Anschluss auf der E/A-Platine an und schließen Sie den Riegel.
4. Befestigen Sie das Klebeband, um das E/A-Platinenkabel an der E/A-Platine anzubringen.
5. Stecken Sie das Netzschalterkabel in den Anschluss auf der E/A-Platine und schließen Sie den Riegel, um das Kabel zu
befestigen.
Nächste Schritte
1. Befolgen Sie Schritt 5 bis Schritt 25 des Verfahrens unter
ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das
Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem
Kühlkörper unterbrochen wird.
2. Installieren Sie die
hintere
E/A-Abdeckung.
Einbauen der
Systemplatine.
