Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

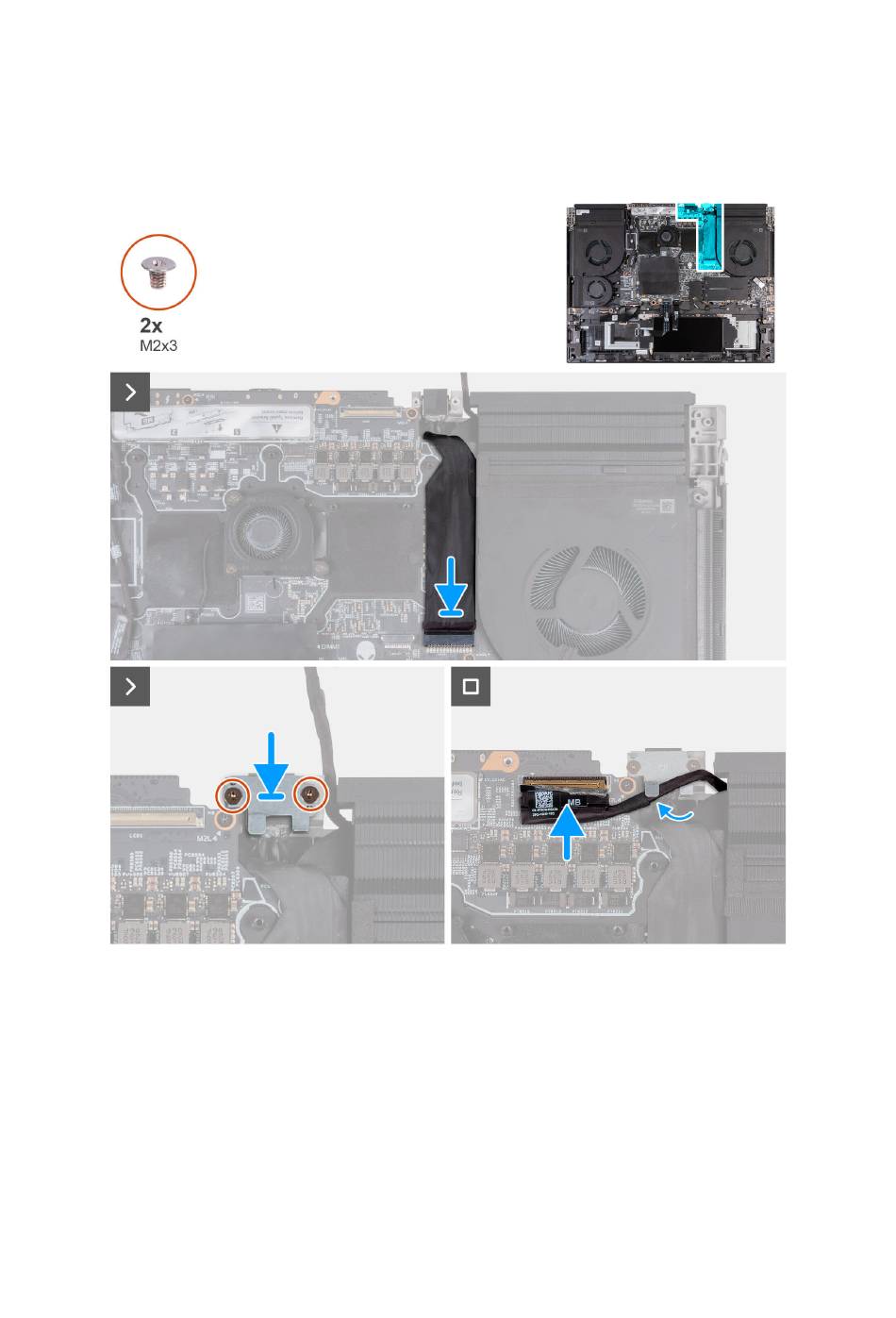

Die folgenden Abbildungen zeigen die Position des Netzadapteranschlusses und stellen das Verfahren zum Einbauen bildlich dar.
Schritte
1. Schieben Sie den Netzadapteranschluss in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe und befestigen Sie
das Kabel des Netzadapteranschlusses an der Systemplatine.
2. Verbinden Sie das Netzadapter-Portkabel mit dem Anschluss (DCIN1) auf der Systemplatine.
3. Platzieren Sie die Halterung des Netzadapteranschlusses auf den Netzadapteranschluss.
4. Richten Sie die Schraubenbohrungen auf der Halterung des Netzadapter-Ports an den Schraubenbohrungen auf der
Handballenstützen- und Tastaturbaugruppe aus.
5. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der Halterung des Netzadapterports an der Handballenstützen- und
Tastaturbaugruppe wieder an.
6. Führen Sie das Bildschirmkabel durch die Kabelführungen am Steckplatz auf der Handballenstützen- und Tastaturbaugruppe.
7. Befestigen Sie das Bildschirmkabel an der Systemplatine.
71
