16. Heben Sie die Typ-C-Halterung von der Systemplatine ab.
17. Entfernen Sie die drei Schrauben (M2x3), mit denen die Audioplatine an der Handauflagen- und Tastaturbaugruppe befestigt
ist.
18. Lösen Sie die einzelne Schraube (M2x6), mit welcher der linke Lüfter an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.

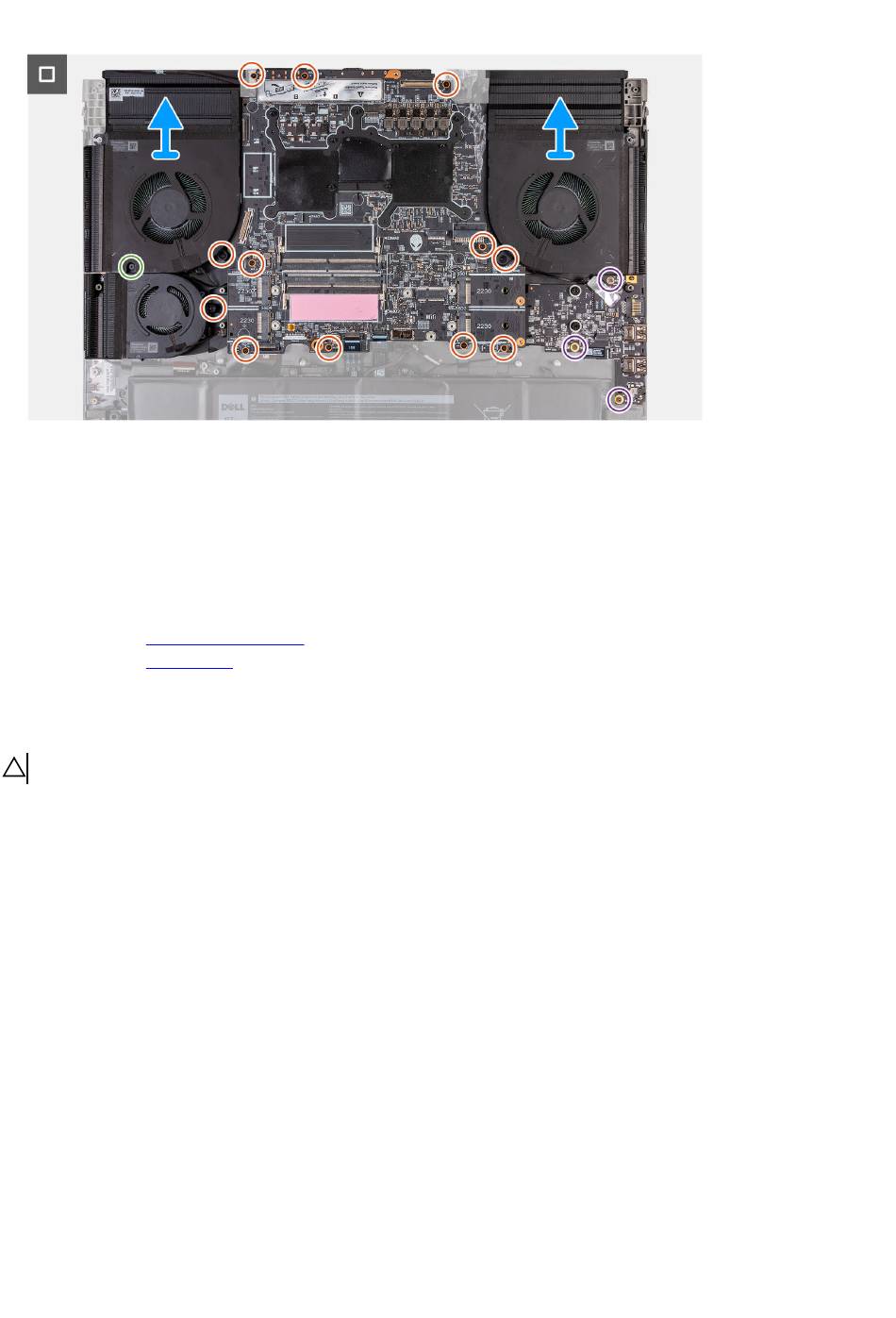

19. Entfernen Sie die zwölf Schrauben (M2x4), mit denen die Systemplatine an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
20.Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich.
21. Drehen Sie die Systemplatine vorsichtig um.
22.Entfernen Sie die Kühlkörper-Baugruppe.
23.Entfernen Sie die Audioplatine.
Einbauen der Systemplatine
VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des
Installationsverfahrens.
82
