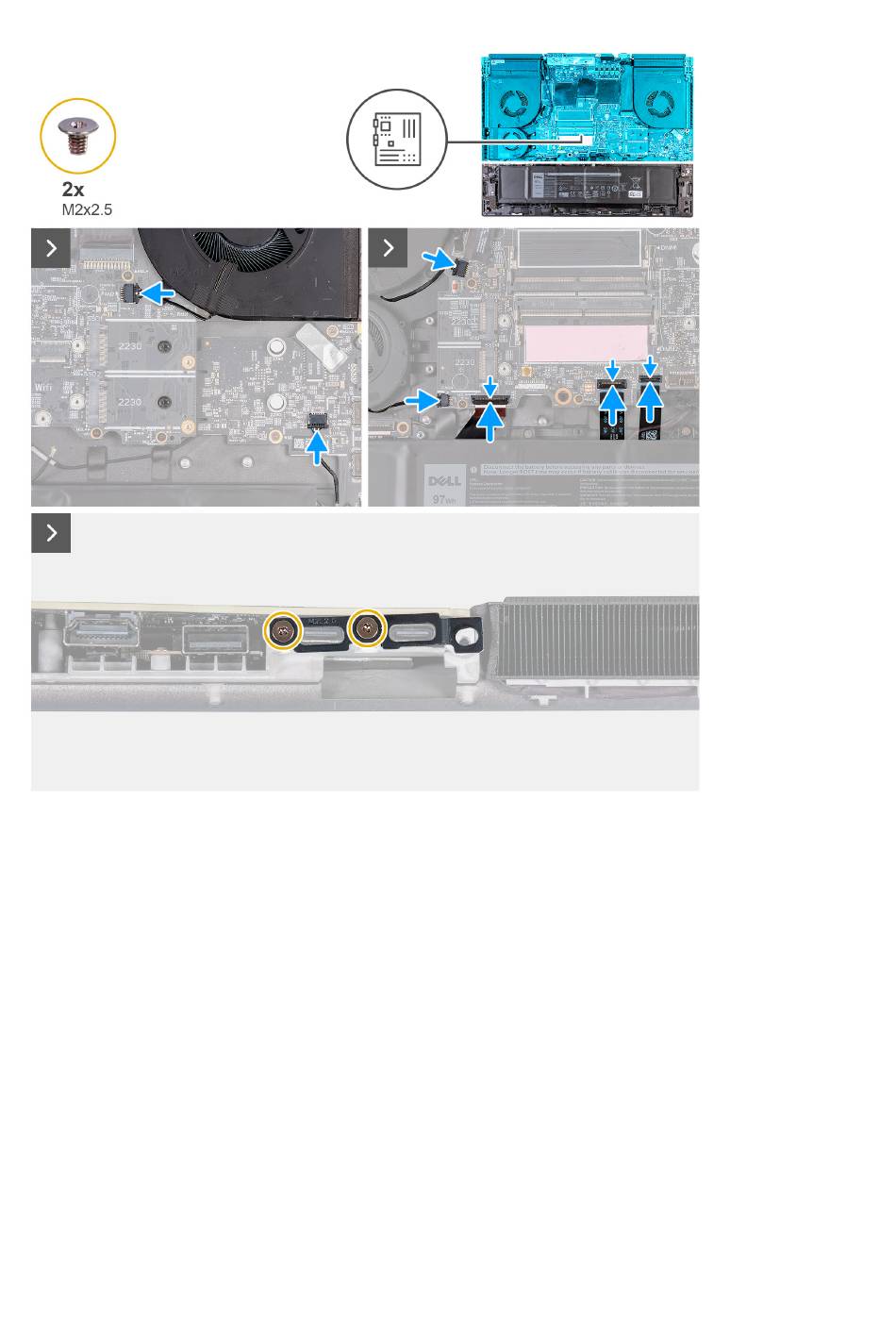

9. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an.
10. Schließen Sie das rechte Lüfterkabel an den Anschluss (FAN2) auf der Systemplatine an.
11. Verbinden Sie die beiden linken Lüfterkabel mit den Anschlüssen (FAN1 und FAN4) auf der Systemplatine.
12. Schließen Sie das linke E/A-Platinenkabel an den Anschluss auf der Systemplatine an und schließen Sie die Verriegelung, um das
Kabel zu befestigen.
13. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit dem Anschluss (KBBL2) auf der Systemplatine und schließen Sie die
Verriegelung, um das Kabel zu befestigen.
14. Schließen Sie das Touchpadkabel an den Anschluss (TPAD1) auf der Systemplatine an und schließen Sie die Verriegelung, um
das Kabel zu befestigen.
15. Richten Sie die Schraubenbohrungen an der Typ-C-Halterung mit den Schraubenbohrungen auf der Handballenstützen- und
Tastaturbaugruppe aus.
16. Platzieren Sie die Typ-C-Halterung auf der Systemplatine.
17. Bringen Sie die zwei Schrauben (M2x2.5) wieder an, mit denen die Typ-C-Halterung an der Systemplatine befestigt wird.
84
