Anschluss des BMS-Kommunikationskabels

Für den ordnungsgemäßen Betrieb muss das BMS mit dem Wechselrichter
kommunizieren.
BAT- BAT+
BMS

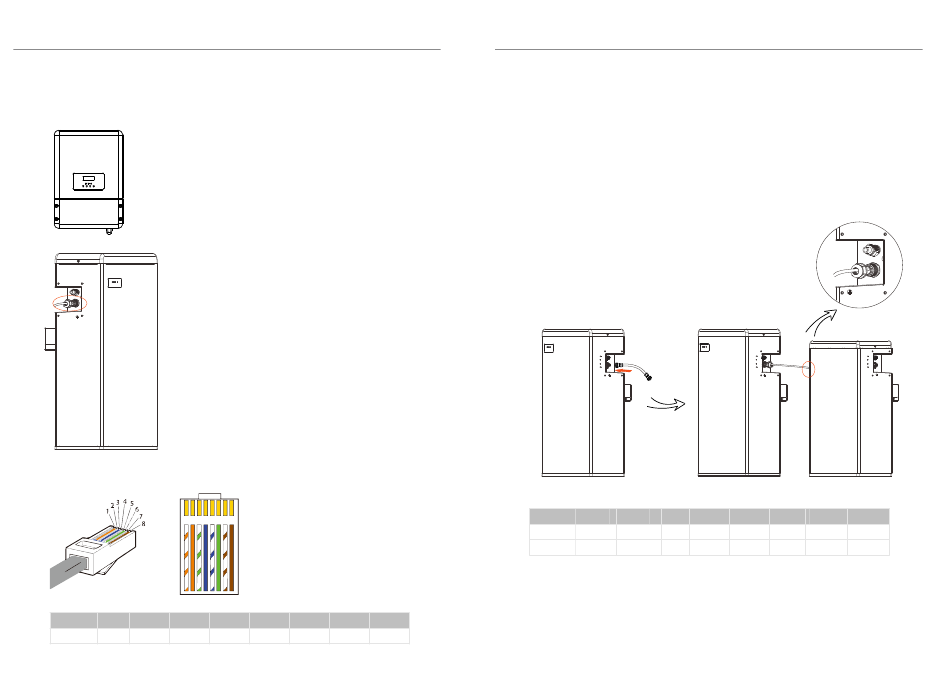

Die Kabelreihenfolge des Kommunikationskabels ist wie folgt:

1 2 3 4 5 6 7 8
1 2
Reihenfolge
BMS / GND
26
1. Stecken Sie ein Ende des BMS-
Kommunikationskabels © direkt in den
BMS-Port des Wechselrichters.
2. Stecken Sie das andere Ende des CAN-
Kommunikationskabels in den rot markierten
CAN-Steckverbinder (II) an der ersten
Batterie.Montieren Sie die Kabelverschraubung
und ziehen Sie die Kabelkappe fest.
1) Orange Streifen auf Weiß
2) Orange
3) Grüne Streifen auf Weiß
4) Blau
5) Blaue Streifen auf Weiß
6) Grün
7) Braune Streifen auf Weiß
8) Braun
3 4 5 6 7
/ BMS_H BMS_L / A1
4.5.4
Für T-BAT H 5.8/T-BAT H 5.8 V2:
Die Verwendung eines RS485-Kommunikationskabels ist nicht erforderlich.
Für T-BAT H 5.8/T-BAT H 5.8 V2 + 1~3 Batteriepacks:
Verbinden Sie RS485 II (VII für T-BAT H 5.8 (T-BAT H 5.8 V2) oder VIII'
für HV11550 (Hv11550 V2)) des ersten Batteriepacks (wie rechts
dargestellt) mit RS485 I am nächsten Batteriepack (wie links dargestellt).
Montieren Sie die Kabelverschraubung und ziehen Sie die Kabelkappe fest.
Die Reihenfolge der Verdrahtung des Kommunikationskabels ist wie folgt:
Reihenfolge
RS485I
RS485II
8
B1

Anschluss des RS485-Kommunikationskabels

-
YPLUG
RS485 II
1 2 3 4 5
VCC_485 GND_485 B2 N- P+
VCC_485 GND_485 B2 N- P+
4. Installation
+
XPLUG
RS485 I
- -
YPLUG
YPLUG
RS485 II RS485 II
6 7 8
A2 GND_485
VCC_485_2
A2 GND_485
VCC_485_2
