Kabelanschluss

4.5.1

Anschluss von Stromkabeln zwischen Batteriepacks

Für T-BAT H 5.8 / T-BAT H 5.8 V2:

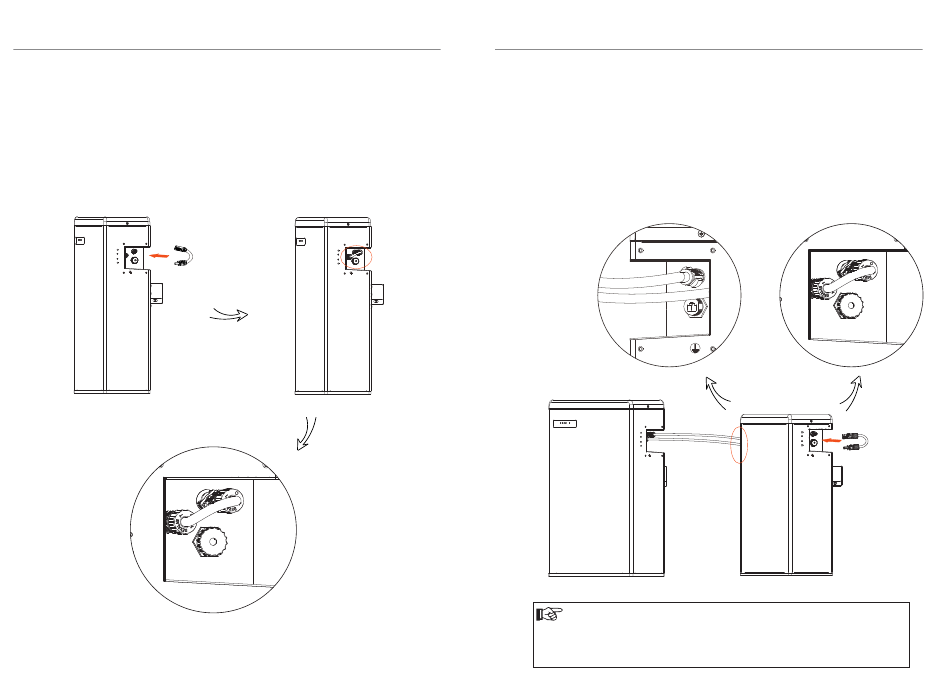

1. Der einzige Schritt beim Anschluss des Stromkabels für T-BAT H 5.8/T-
BAT H 5.8 V2 ist der Anschluss des in Reihe geschalteten Kabels an „-"
und „YPLUG" auf der rechten Seite. Das in Reihe geschaltete Kabel wird
verwendet, um einen vollständigen Stromkreis zu bilden.
-
YPLUG
RS485 II
-
20
-
YPLUG
RS485 II
YPLUG
RS485 II
Für T-BAT H 5.8/T-BAT H 5.8 V2 + 1~3 Batteriepacks:
1. Verbinden Sie „-" (V für T-BAT H 5.8 (T-BAT H 5.8 V2) oder VI' für HV11550 (HV11550
V2)) auf der rechten Seite mit „+" (II') auf der linken Seite des nächsten Batteriepacks.
2. Verbinden Sie „YPLUG" (VI für T-BAT H 5.8 (T-BAT H 5.8 V2) bzw. VII' für HV11550
(HV11550 V2)) auf der rechten Seite mit „XPLUG" (I) auf der linken Seite des nächsten
Batteriepacks.
3. Die übrigen Batteriepacks werden auf die gleiche Weise angeschlossen.
4. Stecken Sie das in Reihe geschaltete Kabel an „-" und „YPLUG" auf der rechten Seite
des letzten Batteriepacks an, um einen vollständigen Stromkreis zu bilden.
XPLUG
RS485
-
YPLUG
RS485 II
HINWEIS!
Unabhängig davon, wie viele Batteriemodule der Benutzer installiert,
setzen Sie bitte eine wasserdichte Kappe auf den nicht angeschlossenen
Kommunikationsport des Batteriemoduls.
