5.5 CT-Anschluss

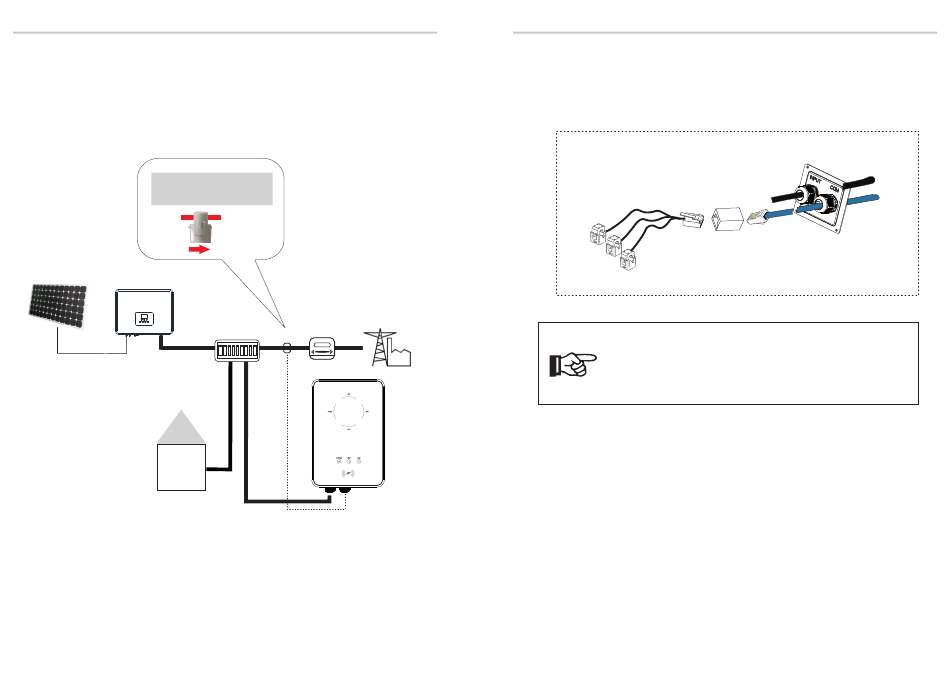

Diagramm:
Notiz: Der Pfeil auf dem CT muss
auf das öffentliche Netz zeigen.
L-Leitung
PV-Array
Wechselrichter
andere
Heimverbraucher
24
Strom aus dem
öffentlichen Netz
CT
Elektrizitätszähler,
bidirektional Elektrizitätsnetz
AC-Verteilerkasten
CT
- Befestigen Sie den CT am öffentlichen Stromnetz.
- Stecken Sie das andere Ende des Kommunikationskabels und den Anschluss
des CT auf jeder Seite des Adapters ein.
Netz
HINWEIS!
• Platzieren Sie den CT nicht am N-Leiter oder PE-Leiter.
• Platzieren Sie den CT nicht gleichzeitig am N- und L-Leiter.
• Platzieren Sie den CT nicht auf unisolierten Drähten.
• Klemmen Sie bei Verwendung des dreiphasigen CT bitte die CT-
Klemmen an die entsprechenden Phasen.
