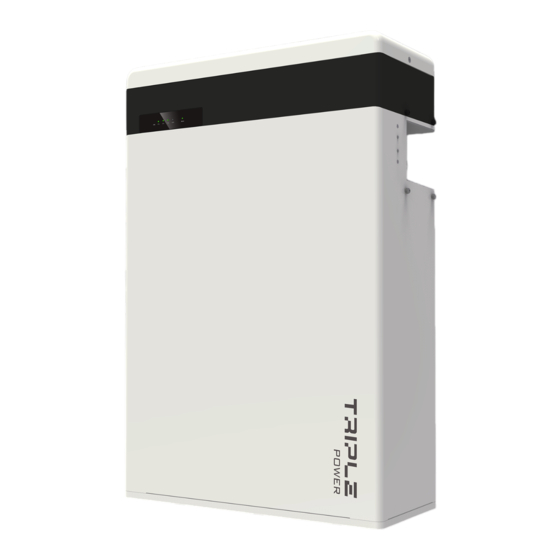

SolaX Power T-BAT H 5.8 Schnellinstallationsanleitung

Schnellinstallationsanleitung
-- Lithium-Ionen-Batterie mit dreifacher Leistung

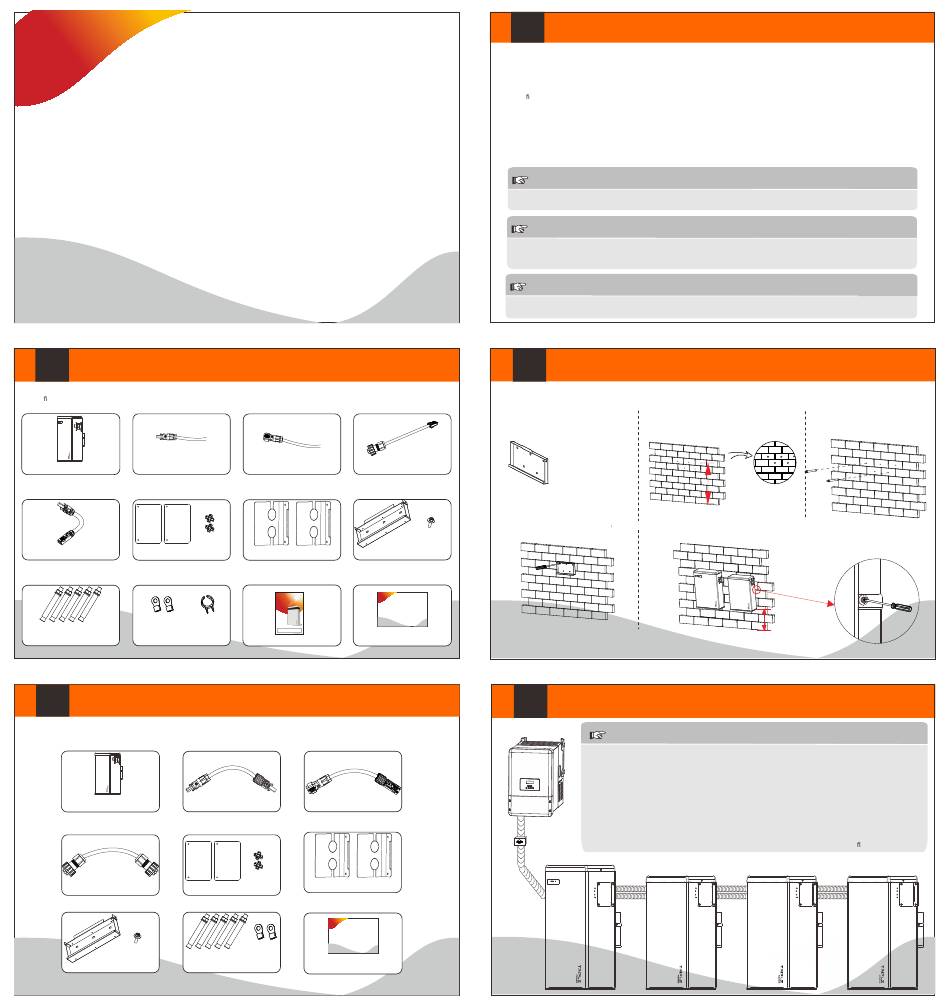

Packliste (T-BAT H 5.8)
I
Hinweis: Die Schnellinstallationsanleitung beschreibt die Installationsschritte kurz. Wenn Sie während der Installation Fragen
haben, nden Sie weitere Informationen im Benutzerhandbuch.
T-BAT H 5.8*1 Netzkabel (+)*1
In Reihe geschaltetes Kabel*1 Abdeckplatte1*2 M4-Schraube*8
Ringkabelschuh*2
Spreizdübel*5
Demontagewerkzeug für Netzkabel*1
Packliste (HV11550)
II
HV11550*1
RS485-Kabel*1 Abdeckplatte1*2 M4-Schraube*8
Wandhalterung*1 M5-Schraube*1
CAN-Kabel (+)*1
Netzkabel (-)*1
Wandhalterung*1 M5-Schraube*1
Abdeckplatte2*2
Lithium-Ionen-Batterie mit dreifacher Leistung
Benutzerhandbuch
50 Ah Schnellinstallationsanleitung
DE
Das Urheberrecht dieses Handbuchs liegt bei SolaX Power Network Technology (Zhejiang) Co. Ltd. (SolaX Power Co., Ltd.). Urheberrechtserklärung
und seine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte Unternehmen und Einzelpersonen dürfen es nicht plagiieren, teilweise oder vollständig kopieren (einschließlich Software usw.),
SolaX Power Network Technology (Zhejiang) Co., Ltd. (SolaX Power Co.,Ltd.) behält sich das Recht der endgültigen Auslegung vor. vorbehalten.
Benutzerhandbuch*1 Schnellinstallationsanleitung*1
Netzkabel*1 Netzkabel'*1
Abdeckplatte2*2
Schnellinstallationsanleitung
-- Triple Power Lithium-Ionen-Batterie
Spreizdübel*5
Ringkabelschuh*2 Schnellinstallationsanleitung*1
III
Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt:
·
Das Gebäude ist erdbebensicher ausgelegt
·
Der Standort ist weit vom Meer entfernt, um Meerwasser und feuchte Luft zu vermeiden
·
Der Boden ist eben und waagrecht
·
Es be nden sich keine brennbaren oder explosiven Materialien in der Nähe
·
DIE UMGEBUNG IST SCHATTIG UND KÜHL, FERN VON HITZE UND DIREKTER SONNENEINSTRAHLUNG.
·
Die Umgebung ist schattig und fern von Hitze sowie direkter Sonneneinstrahlung.
·
Temperatur und Luftfeuchtigkeit bleiben auf einem konstanten Niveau
·
Es gibt minimalen Staub und Schmutz in dem Bereich
·
Es sind keine korrosiven Gase vorhanden, einschließlich Ammoniak und Säuredämpfen.
·
Die Umgebungstemperatur liegt im Bereich von 0°C bis 55°C und die optimale Umgebungstemperatur liegt zwischen 15°C und 35°C.
HINWEIS!
Das Triple Power-Batteriemodul ist mit IP55 bewertet und kann daher sowohl im Freien als auch im Innenbereich installiert
werden. Setzen Sie bei einer Installation im Freien die Batterie jedoch nicht direktem Sonnenlicht und Feuchtigkeit aus.
HINWEIS!
Wenn die Umgebungstemperatur den Betriebsbereich überschreitet, stellt das Batteriepaket den Betrieb ein, um sich selbst
zu schützen. Der optimale Temperaturbereich für den Betrieb des Batteriepakets liegt zwischen 15℃ und 35℃. Häufige
Exposition gegenüber rauen Temperaturen kann die Leistung und Lebensdauer des Batteriemoduls beeinträchtigen.
HINWEIS!
Beim erstmaligen Einbau der Batterie sollte der Unterschied im Herstellungsdatum zwischen den Batteriemodulen
3 Monate nicht überschreiten.
IV
Hinweis: 1. Schließen Sie für ein T-BAT H 5.8 + 1~3 Batteriemodule bitte die Batterieinstallation ab, bevor Sie die Kabel anschließen!
2. Bitte stellen Sie sicher, dass der Wechselrichter vollständig ausgeschaltet ist, bevor Sie mit dem Anschließen von Kabeln
beginnen!
- Markieren Sie die Position der Bohrungen.
Halterung (377*140*69
mm) (für Wandmontage)
- Schrauben Sie die Spreizdübel ein.
-- Triple Power Lithium-Ionen-Batterie
HINWEIS: 1. Der Abstand zwischen der Unterseite des Batteriepakets und dem Boden darf 300 mm nicht überschreiten.
2. Es wird empfohlen, zwischen den Batteriepaketen einen Abstand von mindestens 300 mm einzuhalten.
V
Installationsvoraussetzungen
Batterieinstallation
- Bohren Sie fünf Löcher mit einem Bohrer Ø 10.
- Tiefe: mindestens 50 mm.
380 < Höhe < 650 mm
- Richten Sie die Batterie an der Halterung aus.
Überblick über die Installation
HINWEIS!
- Ein T-BAT-System darf höchstens einen T-BAT H 5.8 mit weiteren drei Batteriepacks beinhalten. Wenn
mehr als vier Batterien insgesamt an das T-BAT-System angeschlossen werden, wird die Sicherung
durchbrennen und die Batterien werden beschädigt. Bitte beachten Sie dies und befolgen Sie diese
Anweisung.
- Wenn die Batterie länger als 9 Monate nicht benutzt wird, muss die Batterie jedes Mal auf mindestens
50 % SOC geladen werden.
- Wenn die Batterie ausgetauscht wird, sollte der SOC zwischen den verwendeten Batterien so
konsistent wie möglich sein, mit einer maximalen Differenz von ±5 %.
- Wenn Sie die Kapazität Ihres Batteriesystems erweitern möchten, stellen Sie bitte sicher, dass der SOC
Ihrer vorhandenen Systemkapazität etwa 40 % beträgt. Die Erweiterungsbatterie muss innerhalb von 6
Monaten hergestellt werden; bei mehr als 6 Monaten Batteriemodul auf ca. 40 % au aden.
- Schlagen Sie die Spreizdübel in
die Löcher.
- Verriegeln Sie die Verbindung
zwischen Hängebrett und
Wandhalterung mit einer M5-Schraube.
30 < Höhe < 300 mm
