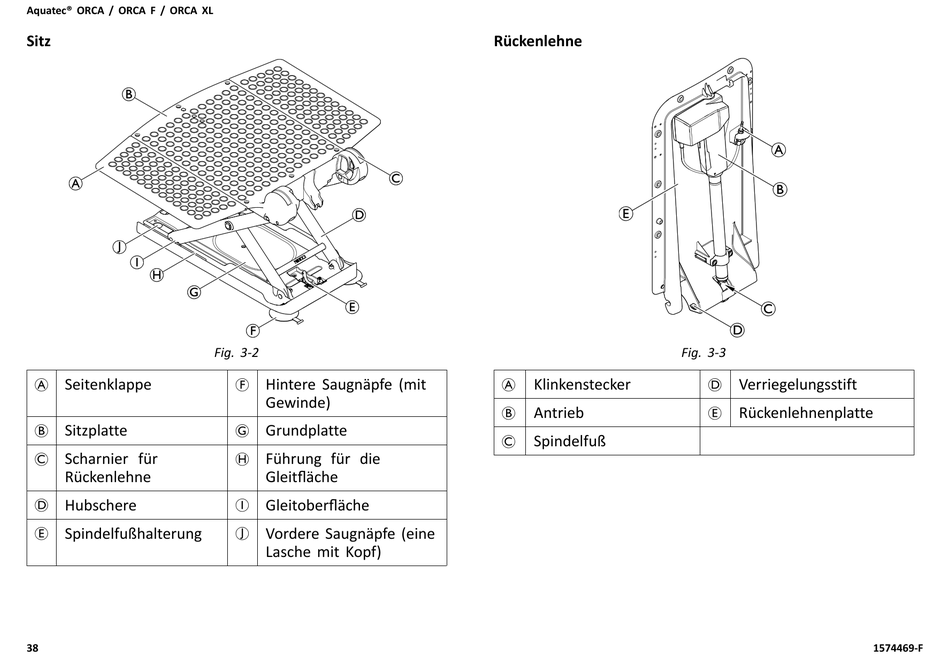

Aquatec® ORCA / ORCA F / ORCA XL
Sitz
A Seitenklappe
B Sitzplatte
C Scharnier für
Rückenlehne
D Hubschere
E Spindelfußhalterung
38
Fig. 3-2
F Hintere Saugnäpfe (mit
Gewinde)
G Grundplatte
H Führung für die
Gleitfläche
I Gleitoberfläche
J Vordere Saugnäpfe (eine
Lasche mit Kopf)
Rückenlehne
A Klinkenstecker
B Antrieb
C Spindelfuß
Fig. 3-3
D Verriegelungsstift
E Rückenlehnenplatte
1574469-F
