5.4 Installation der Zahnstange
- Den Getriebemotor entriegeln (siehe GEBRAUCHSANWEISUNGEN) und das Tor in die Öffnungs-
position bringen.
- Die Zahnstange auf dem Ritzel auflegen und das Tor manuell verschieben, die Zahnstange
entlang der gesamten Länge befestigen.

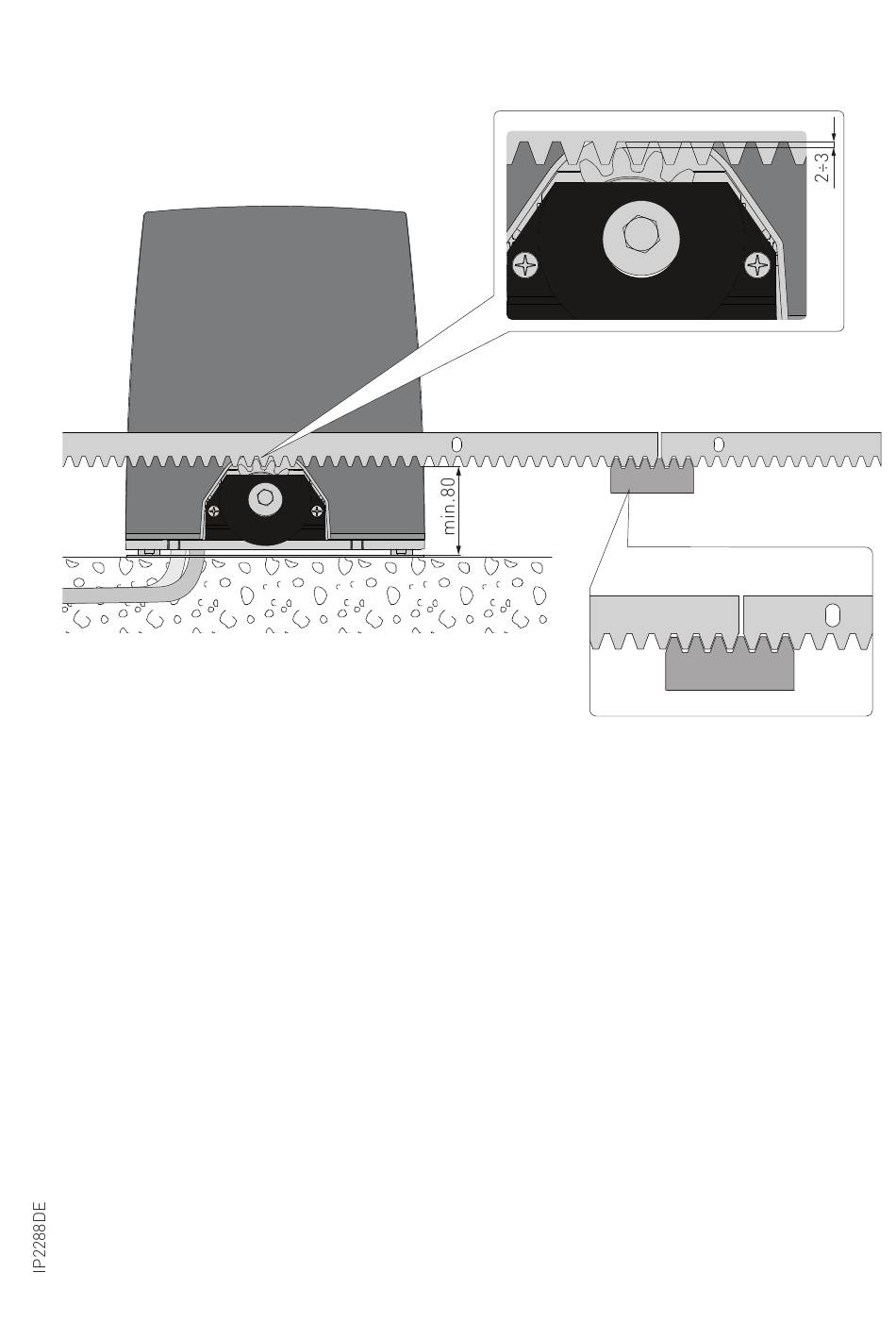

HINWEIS: Um die richtige Ausrichtung der Schienen zu erleichtern, ein ausgesondertes
Zahnstangenteil verwenden und unter der Verbindungsstelle aufstützen, wie in der Abbildung
dargestellt.
- Am Ende der Befestigung den Getriebemotor vertikal so einstellen, dass ein Spiel von zirka 2-3
mm zwischen Ritzel und Zahnstange besteht.
- Den Getriebemotor mit den Schrauben [B] mit einem Anzugsmoment von 20-25 Nm endgültig
festziehen.
- Die Zahnstange und den Ritzel nach der Montage leicht schmieren.
- Manuell sicherstellen, dass das Tor gleichmäßig und reibungsfrei gleitet.
