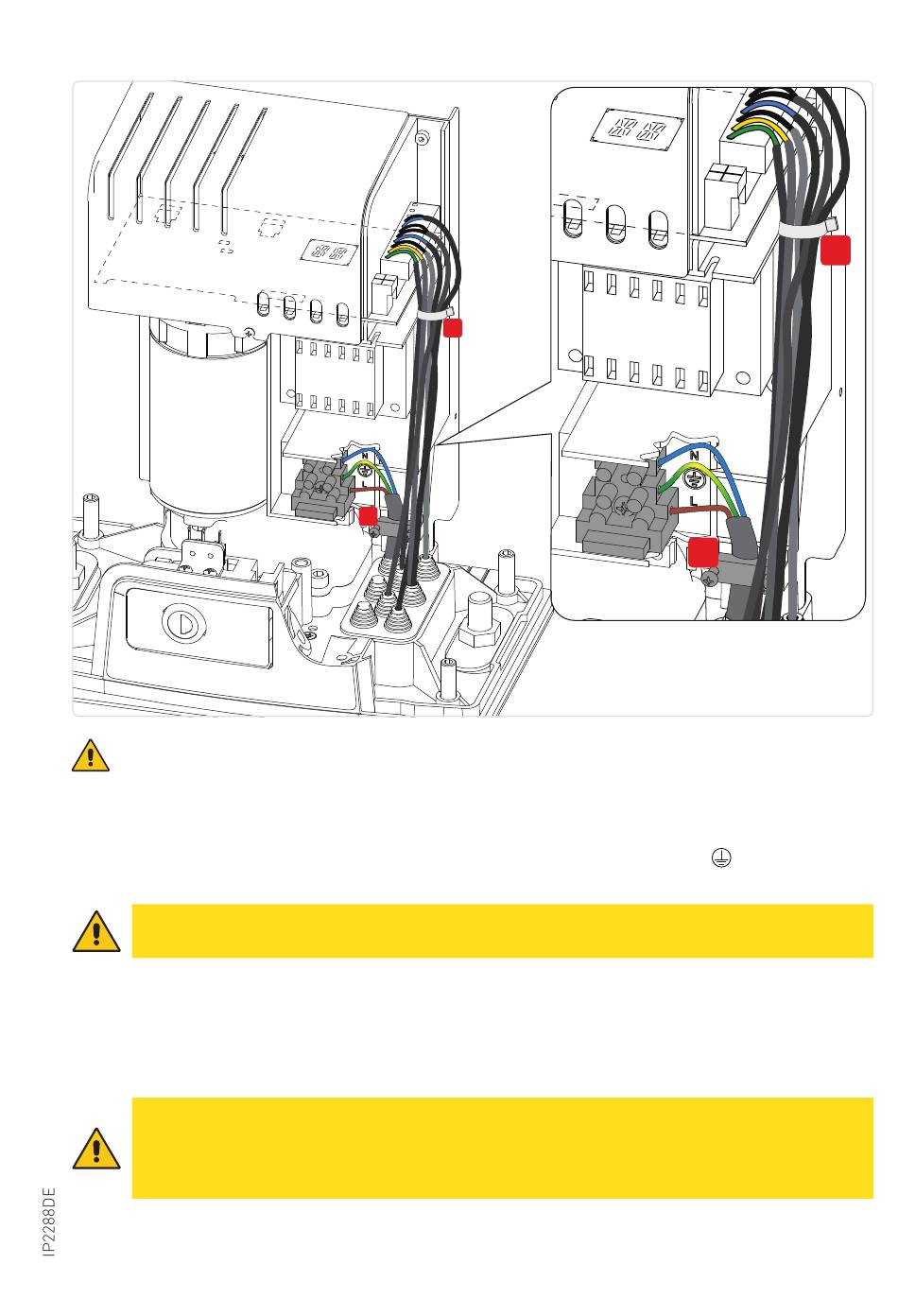

6. Elektrische Anschlüsse
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des
Stromversorgungsnetzes übereinstimmen. Netzseitig ist ein allpoliger Schalter bzw. Trennschalter
mit Abstand der Kontakte in geöffneter Stellung größer oder gleich 3 mm vorzusehen. Es ist sicherzustellen,
dass der Elektroanlage die erforderlichen FI-Schalter und Überstromschutzschalter vorgeschaltet sind.
Verwenden Sie ein elektrisches Kabel des Typs H05RN-F 3G1,5 und schließen Sie es an die Klemmen L
(braun) und N (blau) im Inneren des Antriebs an. Schließen Sie die Erdungsleitung
Erdungsklemme an.
ACHTUNG: Beim Anschluss an das Stromnetz immer die Polarität L-N beachten und
schließen Sie alle unbenutzten Anschlüsse.
Sichern Sie das Kabel mit dem entsprechenden Kabelhalter und isolieren Sie es nur an der Klemme ab.
Die Anschlüsse an das elektrische Verteilungsnetz und an eventuelle andere Niederspannungsleitungen
(230 V), im Bereich außerhalb des Antriebs, müssen in einem Wellrohr erfolgen, das unabhängig und getrennt
von der Trasse der Anschlüsse an die Steuer- und Sicherheitsgeräte ist (SELV = Safety Extra Low Voltage).
Stellen Sie sicher, dass keine scharfen Kanten vorhanden sind, die das Netzkabel beschädigen könnten.
Vergewissern Sie sich, dass die Kabel zum Anschluss an das elektrische Verteilungs-
netz, etwaige andere Niederspannungskabel (230 V) sowie die Anschlusskabel des
Zubehörs für Sicherheitskleinspannung in dem Teil, der sich im Inneren des Produkts
befindet, vom Gehäuse des Getriebemotors gut getrennt gehalten werden.
B
A
13
B
A
(gelb/grün) an die
