Bei der Montage des Netzkabels muß folgendes berücksichtigt werden:

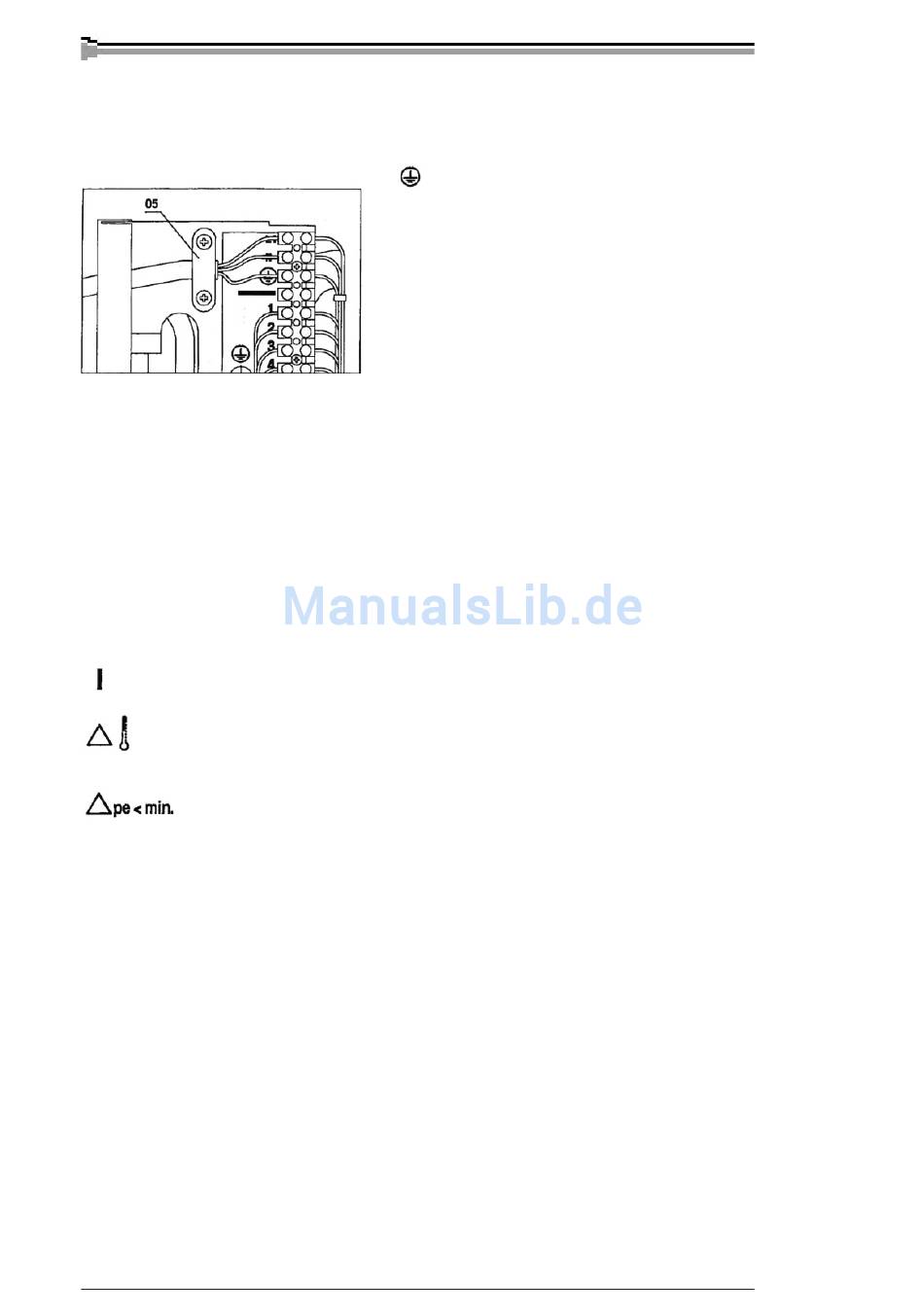

Das Kabel wird in die Maschine durch den Durchführungsring an der Rückwand der Maschine
geführt und mit der Zugentlastung befestigt (05). Die Adern der einzeinen Phasen werden an den
Anschluß L angeklemmt und der Null-Leiter muß an den anschluß N angeklemmt werden. Der
grün-gelbe Schutzleiter wird an der Anschluß
Die in der nachfolgenden Tabelle angegebenen Werte für die Sicherungen und die Netzkabel-
querschnitte entsprechen einer Belastung der Maschine von 100 %:
Nominalspannung............. 230 V 1
Netzspannungsbereich..... 220 V -10% ... 240 V +6%
Sicherung, träge ............... 10 A
Anschlußkabel *) mm
...... 3 x 1,5 S
2
*) In Kabeln vorn S-Typen gibt es einen grün-gelben Schutzleiter.
3.
FUNKTION
3.1.
SIGNALLICHTE
Das Signallicht für Betriebsbereitschaft ist mit dem Hauptschalter S1 verbunden
und leuchtet immer auf, wenn die Maschine ans Netz angeschloßen ist und der
Hauptschalter in der I-Stellung ist.
Das gelbe Signallicht H1 des Thermoschutzes leuchtet auf, wenn der Thermostat
wegen der Überhitzung der Kühlflüssigkeit funktioniert hat. Die Ventilatorabkühlung
funktioniert und beim Ausschalten des Signallichts wird die Schweißbereitschaft auto-
matisch wiederhergestellt.
Das rote Signallicht H2 für Druckwächter leuchtet auf, wenn der Startdruck
unter dem eingestellten Minimumwert ist.
3.2.
BETRIEBSFUNKTIONEN
Die MIG- oder WIG-Anlage startet die Procool 10 automatisch für die Zeit des Schweißens:
Schweißung unter 15 s:
Der Flüssigkeitskreislauf endet nach 15 s vom Schweißstart.
Schweißung über 15 s:
Der Flüssigkeitskreislauf setzt für 5 min beginnend vom Schweißschluß fort.
Wenn Sie aufs neue währnd der obererwähnten 5 min schweißen, setzt der Flüssigkeitskreislauf
für 5 min beginnend vom nächsten Schweißschluß fort.
4.
BETRIEBSSTÖRUNGEN
Bei eventuellen Betriebsströrungen nehmen Sie bitte kontakt mit einer Bevollmächtigten
Kemppi-Wartung auf.
Kontrollieren Sie die Wartungsobjekte, bevor Sie die Maschine zur Wartungswerkstatt senden.
6 – Procool 10/0109
befestigt.
~
©
COPYRIGHT KEMPPI OY
