Kemppi Kempact Pulse 3000 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Kempact Pulse 3000:
- Gebrauchsanweisung (24 Seiten) ,
- Gebrauchsanweisung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kemppi Kempact Pulse 3000
Inhaltszusammenfassung für Kemppi Kempact Pulse 3000

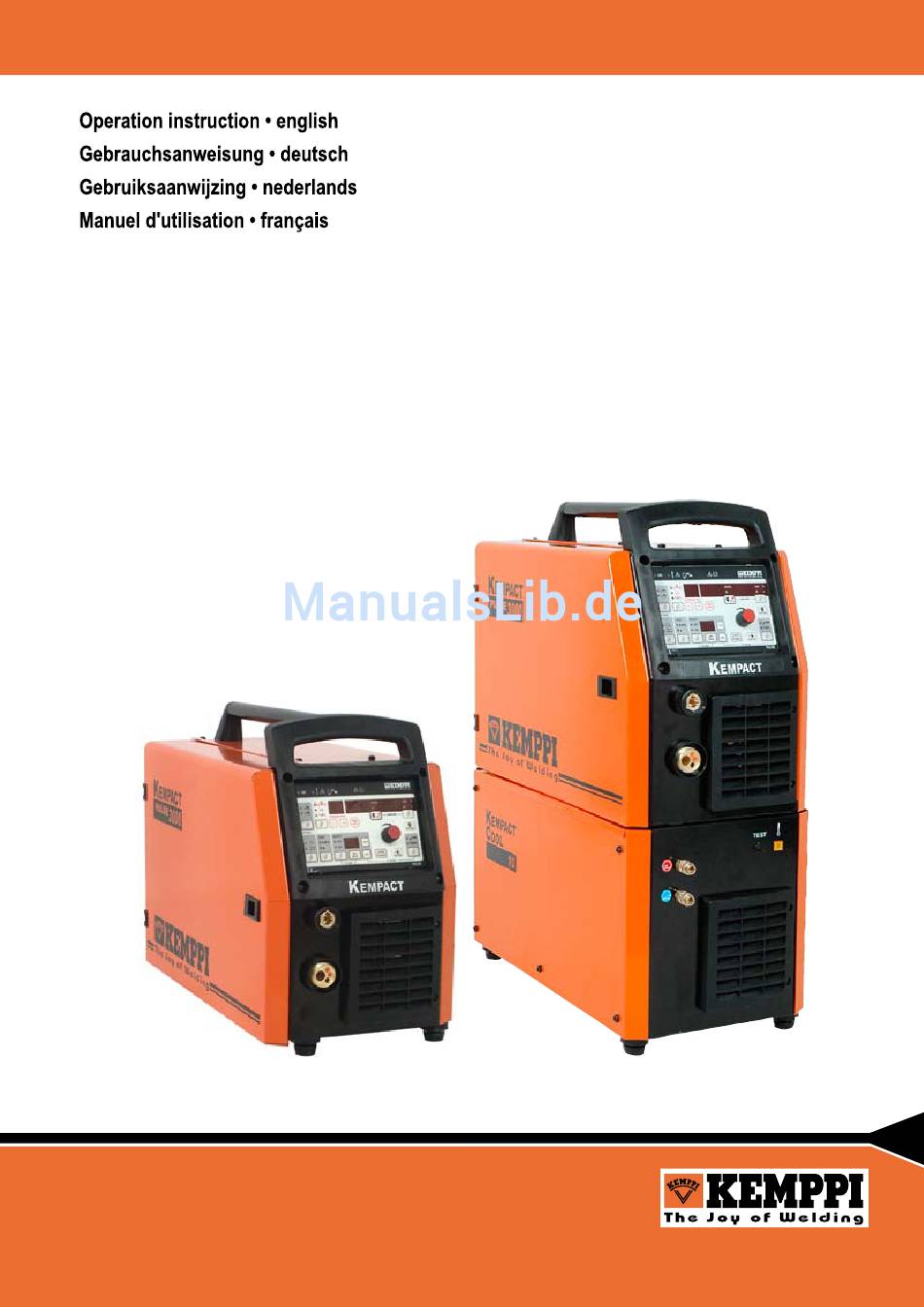

- Seite 1 19101811E 0707 KEMPACT PULSE 3000 KEMPACTCooL...
-
Seite 2: Inhaltsverzeichnis
3.3.12..setUP....................13 3.3.13..FehlercoDes..................15 3.4..KÜhlGerät.(KemPactcool.10)................15 4. WARTUNG DER SCHWEISSANLAGE................ 16 4.1..täGlIche.wartUnG....................16 4.2..wartUnG......................... 16 4.3..entsorGUnG.Des.ProDUKts................16 5. BESTELLNUMMERN....................17 6. TECHNISCHE ANGABEN.................... 18 7. GARANTIEBEDINGUNGEN..................19 – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy... -
Seite 3: Einleitung

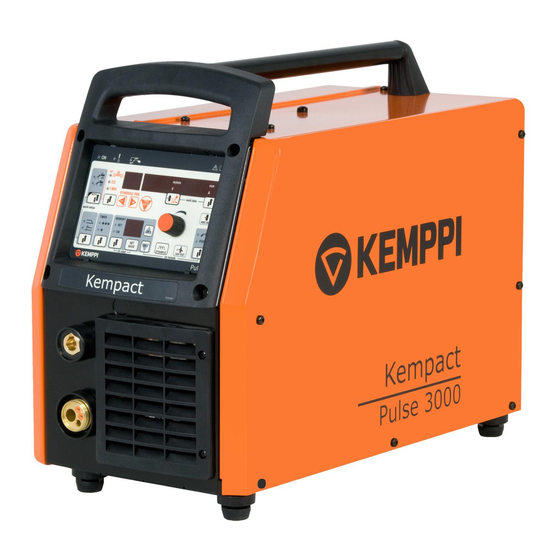

Sicherheitsanweisungen vertraut und beachten Sie die Anweisungen bei Aufbau, Betrieb und Wartung dieser Maschine. 1.2. PRoDUKTEINFÜHRUNG Kempact Pulse 3000 ist ein Kompakt MIG Schweißinverter entwickelt für Reparatur und Wartung sowie für leichte und mittlere Industrieanwendungen. 1.3. BETRIEBSSICHERHEIT Machen Sie sich mit diesen Sicherheitsanweisungen vertraut und beachten Sie die Anweisungen bei Aufbau, Betrieb und Wartung dieser Anlage. -
Seite 4: Inbetriebnahme
Ersatzteilbestellungen oder der Wartung nötig sein. 2.4. NETzANSCHLUSS Die Kempact Pulse 3000 wird mit 5 m Netzkabel versehen und ohne den Netzstecker geliefert. Das Anschließen des Steckers darf nur von einer Elektrofirma oder einem Elektriker mit entsprechender Berechtigung ausgeführt werden. Die Sicherungs- und Kabelgröße ist in der Tabelle ”Technische Angaben”... - Seite 5 © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – ...
-
Seite 6: Montieren.des.brenners
Ein zu starker Anpressdruck verursacht ein Zusammendrücken des Zusatzdrahtes und dadurch löst sich die Umhüllung des Drahtes. Die Reibung wird erhöht und dadurch die Abnutzung der Vorschubrollen beschleunigt. – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy... -
Seite 7: Einstellung.für.spannung.der.drahtspulenbremse
PURGE” -schalter gedrückt werden. Befestigen Sie die Gasflasche stets stabil in aufrechter Position in der dafür vorgesehenen Wandhalterung oder auf der Transportkarre. Schließen Sie das Flaschenventil unverzüglich nach Beendigung der Schweißarbeit. © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – 7... -
Seite 8: Kühlgerät.(Kempactcool.10)
Die Kühlflüssigkeit ist schädlich! Haut- und Augenkontakte sind zu vermeiden. Im Fall einer Verletzung suchen Sie ärtzliche Hilfe. Das Kühlgerät Kempactcool 10 zusammen mit einem WIG-Brenner der Kemppi TTC-W-Serie ermöglicht wassergekühltes MIG-Schweißen. Das Kühlgerät wird mit Schrauben an der Stromquelle befestigt. Die Elektroanschlüsse sind am Boden der Stromquelle. -
Seite 9: Betrieb
Verpackung nach oder fragen Sie Ihren Verkäufer. Beim Schweißen mit sehr dünnen Stahlblechen (0.5 - 0.7 mm) funktioniert die -Polung besser. 3.2.1. Wechsel der Polung - Pol + Pol Die Polung darf nur in einer autorisierten Kemppi-Servicewerkstatt geändert werden. © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – ... -
Seite 10: Funktionseinschub
Drahtzufuhrgeschwindigkeit angepasst. Der Zweck dieser Funktion ist, die Nahtform wie auch das Aussehen bestmöglich zu gestalten. Es verbessert auch die Kontrolle des Schweißbades in der Positionsschweißung. 10 – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy... -
Seite 11: Auswahl.der.1-Mig/Pulse.mig.synergie.kurven
Fe-Gruppe ar.+.18%.co ² ar.+.18%.co ² ar.+.18%.co ² ar.+.18%.co ² co ² co ² co ² co ² Femc ar.+.18%.co ² Femc ar.+.18%.co ² FeFc ar.+.18%.co ² © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – 11... -
Seite 12: Einstellungeninstellungen,.Display.und.weld.data
Tasters wird der Schweißstrom auf einen einstellbaren Bereich abgesenkt. Im Zweitaktbetrieb ist die Absenkzeit entsprechend der voreingestellten Zeit im Setup. Schweißstrom und Absenkzeit können ebenfalls im Setup geändert werden. 1 – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy... -
Seite 13: Prüfen.des.gasflusses
Mit dem “Wire inch” Taster wird der Drahtvorschubmotor gestartet ohne das Magnetventil zu öffnen. Die Stromquelle wird aktiviert, aber ohne Schweißleistung. Drahtvorschub ist 5m/min, kann jedoch individuell eingestellt werden. © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – 13... -
Seite 14: Speicherkanäle
Diese Größen sind z. B. Gasvor - und nachströmen und Heißstart. Parameter sind für die MIG Methode. Sie können für die 1-MIG und Pulse MIG getrennte Einstellungen vornehmen. SETUP Einstellungen sind getrennt für jeden Speicherkanal wählbar. 1 – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy... - Seite 15 53 Gun thermischer.schutz.für.. wasserkühlung.ein/aus Brennerregelung 54 Gre ausschalten.der.. automatischen. Fernreglererkennung Rückkehr z. 81 dly 1...20.s Normalansicht (Dauer) PRG INFo- 82 dis 1,.2,.3 Feldauswahl zurücksetzen werkseinstellung.. oFF=kein.reset,.. Pan=.Panel.und.setUP,. all=.auch.speicherkanäle © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – 1...
-
Seite 16: Fehlercodes
Ist der Wasserfluss blockiert, ist entweder ein Schlauch verstopft bzw. geknickt oder der Wassertank hat zu wenig Flüssigkeit im Tank. Dadurch wird das Schweißen gestopt und im Display erscheint der Error Code “Err 5”. 1 – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy... -
Seite 17: Wartung Der Schweissanlage
Achtung! Das Netzanschlusskabel darf nur von einem autorisierten Elektriker ausgewechselt werden! 4.2. WARTUNG Die Wartungen werden von KEMPPI - Maschinenservices gemäß eines Vertragesdurchgeführt. Bei der Wartung werden alle Teile gereinigt, geprüft und falls nötig repariert. Ihre Funktion wird getestet. 4.3. ENTSoRGUNG DES PRoDUKTS Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! - Seite 18 2.st/satz w000711 antriebsring v-nut 1,2/1,2 optional 4.st/satz w000718 antriebsring v-nut 1,0/1,0 optional 4.st/satz w000891 antriebsring v-nut 1,0/1,2 4.st/satz 9420507 Unterlegscheibe 10,5x30x2,5 2.st/satz Empfohlen für Aluminiumschweißen mit Puls. 1 – Kempact pulse 3000, Kempactcool 10 / 0707 © Kemppi oy...
-
Seite 19: Technische Angaben
Abmessungen länge 580.mm Breite 280.mm höhe 300.mm Gewicht 13.kg Kempact Pulse 3000, Kühlgerät KempactCool 10 Funktionstemperaturbereich -.20.°c..+.40.°c Lagerungstemperaturbereich -.40.°c..+.60.°c Gehäuse IP23c Das Anlagen erfüllen die Konformitätsansprüche des CE-Zeichens. © Kemppi oy Kempact pulse 3000, Kempactcool 10 / 0707 – 1... -
Seite 20: Garantiebedingungen
Anlage Änderungen vorgenommen werden, die nicht vom Hersteller empfohlen werden oder wenn bei Reparaturen irgendwelche andere als Originalersatzteile verwendet werden. Die Garantie wird ungültig, wenn die Reparatur von irgendeiner anderen als von der Firma Kemppi oder von einer Kemppi bevollmächtigten Wartungswerkstatt vorgenommen wird. - Seite 21 Telefax (08) 590 823 94 e-mail: sales.se@kemppi.com Tel (06033) 88 020 Telefax (06033) 72 528 KEMPPI NORGE A/S e-mail:sales.de@kemppi.com Postboks 2151, Postterminalen KEMPPI SP. z o.o. N – 3103 TØNSBERG Ul. Piłsudskiego 2 NORGE 05-091 ZA¸BKI Tel 33 34 60 00 Poland...
