1926280E
Procool 10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kemppi ProCool 10

Inhaltszusammenfassung für Kemppi ProCool 10

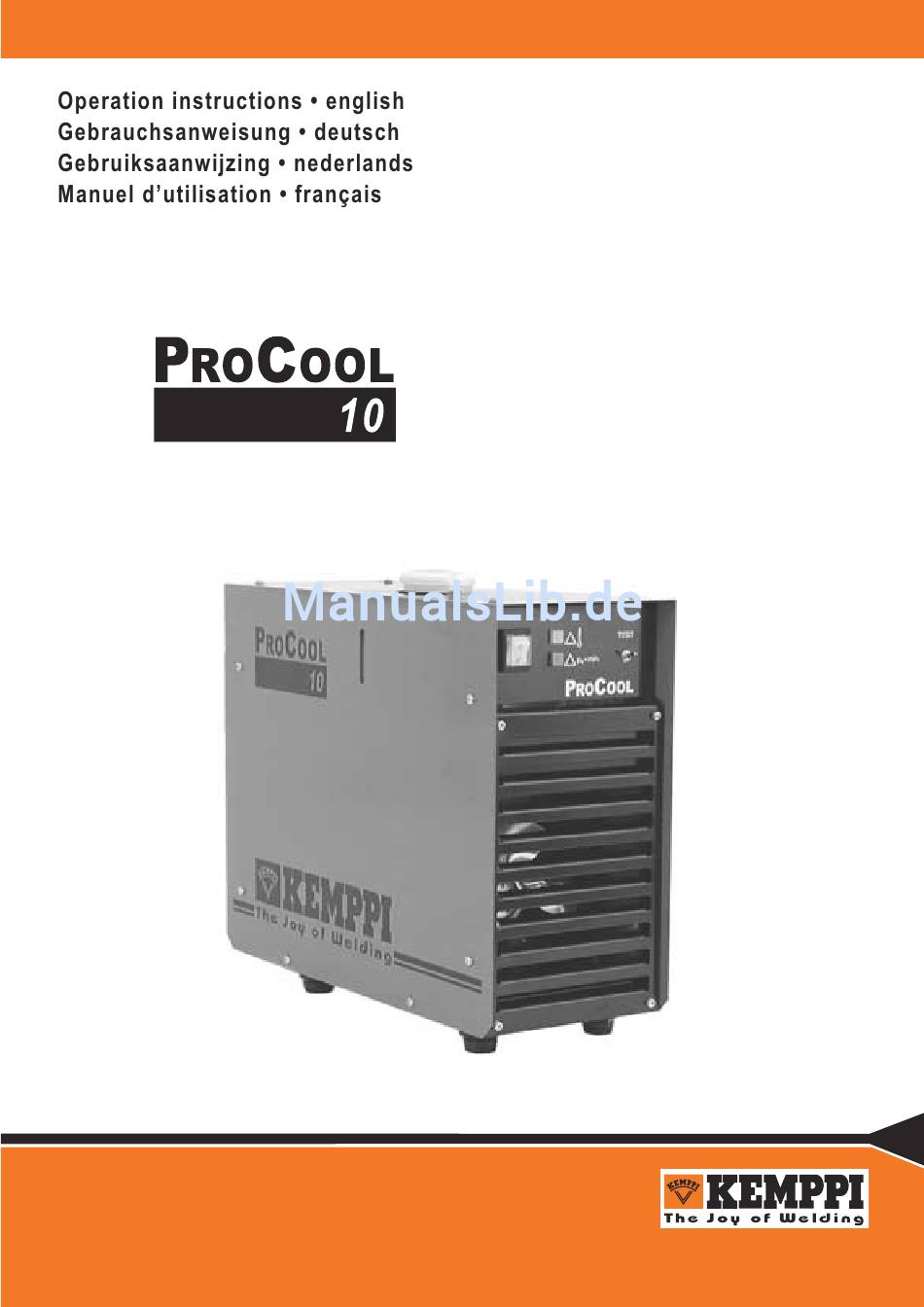

  • Seite 1 1926280E Procool 10...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSSTÖRUNGEN ....................6 4.1. Schutzfunktionen/Betriebsstörungen ................7 4.2. Steuersicherung ........................ 7 WARTUNG ........................8 5.1. Termingebundene Wartung ....................8 TECHNISCHE DATEN UND GARANTIEBEDINGUNGEN ..........9 6.1. Technische Daten......................9 6.2. Garantiebedingungen...................... 10 © 2 – Procool 10/0109 COPYRIGHT KEMPPI OY...

  • Seite 3: Einleitung

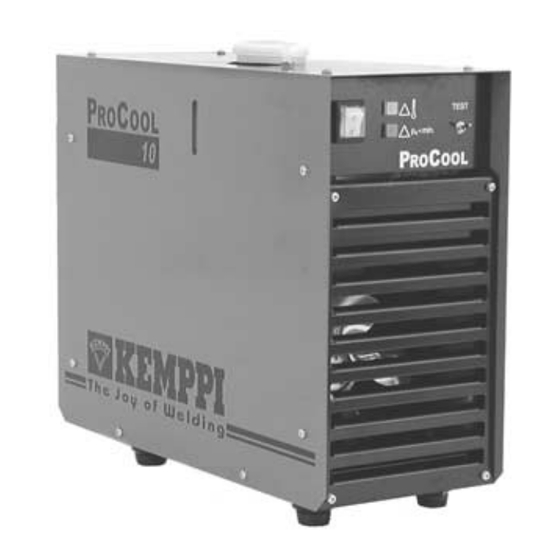

    Betrieb und Wartung dieser Maschine. 1.2. PRODUKTEINFÜHRUNG Die Kühlenheit Procool 10 für das Kemppi Pro ist für die Abkühlung der MIG-Schweißpistolen und der WIG-Schweißbrenner im an-spruchsvollen Fachmannsgebrauch konzipiert worden. Die Funktion der Procool-Einheit wird mit einem Mikroprozessor gesteuert. Die für verschiedenen Schweißmethoden geeigneten Anlagekombinationen und die Anleitung für Bedienung sind in der Gebrauchsanweisung für jede Einheit beschrieben worden.

  • Seite 4: Betriebssicherheit

    Brenner nicht auf das Werkstück gerichtet ist. Gefährdung durch Schweißrauch Arbeiten Sie nie in geschlossenen Räumen ohne Ventilation und ausreichende Frischluftzufuhr! Beim Schweißen von Metallen, die Blei, Kadmium, Zink, Quecksilber oder Beryllium enthalten, sind besondere Vorsichtsmaßnahmen einzuhalten. © 4 – Procool 10/0109 COPYRIGHT KEMPPI OY...

  • Seite 5: Inbetriebnahme

    Die Füllmenge ist ca. 3 l. Beachten Sie außerdem die Flüssigkeitsfüllung der Zwischenkabel, ca. 1 1/5 m. Starten Sie die Stromquelle und das Procool 10. Drücken Sie auf den Schalter S2 von Procool 10, bis das Signallicht H2 sich ausschaltet. Kontrollieren Sie noch danach das Flüssigkeitsni- veau und der Rücklauf des Behälters.

  • Seite 6: Funktion

    Das rote Signallicht H2 für Druckwächter leuchtet auf, wenn der Startdruck unter dem eingestellten Minimumwert ist. 3.2. BETRIEBSFUNKTIONEN Die MIG- oder WIG-Anlage startet die Procool 10 automatisch für die Zeit des Schweißens: Schweißung unter 15 s: Der Flüssigkeitskreislauf endet nach 15 s vom Schweißstart. Schweißung über 15 s: Der Flüssigkeitskreislauf setzt für 5 min beginnend vom Schweißschluß...

  • Seite 7: Schutzfunktionen/Betriebsstörungen

    4.1. SCHUTZFUNKTIONEN/BETRIEBSSTÖRUNGEN Das Procool 10 ist gegen trockenen Betrieb mit einem auf der Druckseite sich befindenden Druckwächter (unter 1 bar) geschützt, und es ist gegen die Überhitzung (über 65 °C) mit dem in den Behälter eingesetzten Sensor geschützt. Fehlersituation Ursache Das Signallicht H2 für Druck leuchtet wäh-...

  • Seite 8: Wartung

    Reparaturen und Montierungen am Netzanschlußkabel dürfen nur von einem Elektro- firma oder einem Elektriker mit entsprechender berechtigung ausgeführt werden. 5.1. TERMINGEBUNDENE WARTUNG Kemppi-Wartungswerkstätten führen termingebundene Wartungen nach vereinbarung aus. Zur termingebundenen Wartung der Maschine gehören folgende Maßnahmen: • Reinigung der Maschine •...

  • Seite 9: Technische Daten Und Garantiebedingungen

    -20 ... +40 °C Isolierstofklasse H (180 °C) / B (130 °C) Schutzart IP 23 Maße länge 450 mm breite 190 mm höhe 420 mm Gewicht 16 kg Die Anlage erfüllt die Konformitätsansprüche des CE-Zeichens. © Procool 10/0109 – 9 COPYRIGHT KEMPPI OY...

  • Seite 10: Garantiebedingungen

    6.2. GARANTIEBEDINGUNGEN KEMPPI Oy leistet Garantie für die von ihr hergestellten und verkauften Maschinen und Anla- gen hinsichtlich der Herstellungs- und Rohmaterialfehler. Anfallende Garantiereparaturen dürfen nur von einer KEMPPI bevollmächtigten Wartungswerkstatt vorgenommen werden.Verpackung, Frachtkosten und Versicherung werden vom Aufraggeber bezahlt. Die Garantie tritt mit Rechnungsdatum in Kraft.
  • Seite 11 © Procool 10/0109 – 11 COPYRIGHT KEMPPI OY...
  • Seite 12 KEMPPI OY KEMPPI (U.K) Ltd. PL 13 4-6 Sergeants Way FIN – 15801 LAHTI Elms Industrial Estate FINLAND BEDFORD, MK 41 OEH Tel (03) 899 11 ENGLAND Telefax (03) 899 428 Tel (01234) 213 581 www.kemppi.com Telefax (01234) 215 128 e-mail: sales.uk@kemppi.com...
