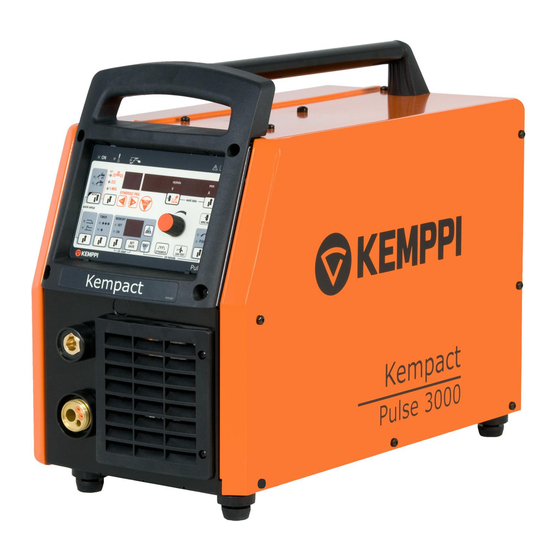

Kempact Pulse™
KempactCool™
3000
10
Operating manual • English
Käyttöohje • Suomi
Bruksanvisning • Svenska
Bruksanvisning • Norsk
Brugsanvisning • Dansk
Gebrauchsanweisung • Deutsch
Gebruiksaanwijzing • Nederlands
Manuel d'utilisation • Français
Manual de instrucciones • Español
Instrukcja obsługi • Polski
Инструкции по эксплуатации • По-русски
Manuale di istruzioni • Italiano
EN
FI
SV
NO
DA
DE
NL
FR
ES
PL
RU
ZH
操作手册 • 中文
IT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kemppi Kempact Pulse 3000
Inhaltszusammenfassung für Kemppi Kempact Pulse 3000
- Seite 1 Kempact Pulse™ 3000 KempactCool™ Operating manual • English Käyttöohje • Suomi Bruksanvisning • Svenska Bruksanvisning • Norsk Brugsanvisning • Dansk Gebrauchsanweisung • Deutsch Gebruiksaanwijzing • Nederlands Manuel d’utilisation • Français Manual de instrucciones • Español Instrukcja obsługi • Polski Инструкции по эксплуатации • По-русски 操作手册...
- Seite 3 GEBRAUCHSANWEISUNG Deutsch...
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINLEITUNG .............................. Allgemeines ..............................Produkteinführung ............................. INBETRIEBNAHME ........................... Auspacken ................................. Aufstellen der anlage ..........................Seriennummer ..............................Verteilnetz ................................Netzanschluss ..............................Massekabel ............................... DuraTorque™ 400, Drahtvorschubmechanismus mit 4 Rollen ........Montieren des brenners .......................... Einlegen und Verriegeln der Drahtspule ..................2.10 Automatische einführung des drahtes zum brenner ............ -
Seite 5: Einleitung
Arbeitsproduktivität. Dieses Benutzerhandbuch umfasst wichtige Informationen über die Verwendung, Wartung und Sicherheit Ihres Produkts von Kemppi. Die technischen Daten des Geräts finden Sie am Ende des Handbuchs. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie die Ausrüstung zum ersten Mal einsetzen. -
Seite 6: Verteilnetz
Verteilnetzbetreiber dafür zu sorgen, dass die Ausrüstung angeschlossen werden kann. NETZANSCHLUSS Die Kempact Pulse 3000 wird mit 5 m Netzkabel versehen und ohne den Netzstecker geliefert. Das Anschließen des Steckers darf nur von einer Elektrofirma oder einem Elektriker mit entsprechender Berechtigung ausgeführt werden. -
Seite 7: Montieren Des Brenners
Drahtvorschubrollen ø (mm) Farbe unten oben Fe, Edelstahl, blassgrau W001045 W001046 0,8/0,9 weiß W001047 W001048 V-Nut W000675 W000676 orange W000960 W000961 braun W001049 W001050 gelb W001051 W001052 grau W001053 W001054 schwarz W001055 W001056 Fe, Fc, Mc, W001057 W001058 geriffelt orange W001059 W001060 1,4/1,6... -
Seite 8: Automatische Einführung Des Drahtes Zum Brenner
2.10 AUTOMATISCHE EINFÜHRUNG DES DRAHTES ZUM BRENNER Automatische Einführung des Drahtes macht das Installieren der Drahtspule schneller. Beim Tauschen der Spule brauchen Sie nicht die Verriegelung der Vorschubrollen öffnen. Der Zusatzwerkstoff wird automatisch eingefädelt. • Kontrollieren Sie, dass die Nut der Vorschubrolle dem Durchmesser des Zusatzdrahtes entspricht. -
Seite 9: Schutzgas
2.13 SCHUTZGAS Als MIG/MAG-Schutzgase werden Kohlendioxyd, Mischgase und Argon verwendet. Die Schutzgasmenge ist von der Höhe des Schweißstroms abhängig. Die erforderliche Gasdurchflussmenge für Stahl ist 8 – 15 l / min. Anweisungen sind grundsätzlich für alle Typen gültig. Vor der Montage des Strömungregulators: Flaschenventil Druckregulierschraube Anschlussmutter... -
Seite 10: Kühlgerät (Kempactcool 10)
Die Kühlflüssigkeit ist schädlich! Haut- und Augenkontakte sind zu vermeiden. Im Fall HINWEIS! einer Verletzung suchen Sie ärtzliche Hilfe. Das Kühlgerät Kempactcool 10 zusammen mit einem WIG-Brenner der Kemppi TTC-W-Serie ermöglicht wassergekühltes MIG-Schweißen. Das Kühlgerät wird mit Schrauben an der Stromquelle befestigt. Die Elektroanschlüsse sind am Boden der Stromquelle. -
Seite 11: Betrieb
Verpackung nach oder fragen Sie Ihren Verkäufer. Beim Schweißen mit sehr dünnen Stahlblechen (0.5 - 0.7 mm) funktioniert die -Polung besser. 3.2.1 Wechsel der Polung - Pol + Pol Die Polung darf nur in einer autorisierten Kemppi-Servicewerkstatt geändert werden. HINWEIS! -
Seite 12: Funktionseinschub
FUNKTIONSEINSCHUB 3.3.1 Funktion wählen MIG-Schweißen mit 4-Takt Funktion, MIG 4T MIG-Schweißen mit 2 Takt-Funktion, MIG2T 3.3.2 Wählen einer Schweißmethode Das normale MIG/MAG Schweißen mit unterschiedlichem Drahtvorschub und die aktuelle Regelung muss in der 1-MIG/ MAG Position gewählt werden. Die Programmnummer 00 macht es möglich den Drahtvorschub zwischen 1 und 18 m/min zu regulieren. -
Seite 13: Auswahl Der 1-Mig/Pulse Mig Synergie Kurven
Die”PRG INFO” Taste gibt uns weitere Informationen über die Synergiekurven. Bei einmaliger Betätigung wird die Materialgruppe auf dem Display angezeigt, bei zweimaligem Drücken erscheint die Typnummer von dem Material und durch weiteres Drücken wird die Gaszusammensetzung angezeigt. Kempact Pulse 3000 Synergic curves 1-MIG Puls Doppel- Draht, ø... -
Seite 14: Einstellungeninstellungen, Display Und Weld Data
1,0 mm CuAl8 1,2 mm CuAl8 Fe-Gruppe 0,8 mm Ar + 18 % CO ² 0,9 mm Ar + 18 % CO ² 1,0 mm Ar + 18 % CO ² 1,2 mm Ar + 18 % CO ² 0,8 mm CO ²... -
Seite 15: Timer
Bei Betätigung der WELD DATA Tasten (wenn gleichzeitig gedrückt) erscheinen im Display die zuletzt geschweißten Werte. 3.3.5 Timer Intervallschweißen Punktschweißen Das Punktschweißen ist direkt nach dem Drücken der Taste eingestellt. Im Display erscheint SPt. Die Pausenzeit ist im Intervallschweißen gleich und die Schweißzeit wird separat eingestellt. Die Zeiten werden über das Pulspotenziometer eingestellt. -
Seite 16: Mig Extra Funktionen
3.3.8 MIG Extra Funktionen Endkraterfüllung in 1-MIG und Pulse MIG Die Endkraterfüllung reduziert Fehler am Ende der Schweißnaht. Durch kontinuierliches Drücken des Tasters wird der Schweißstrom auf einen einstellbaren Bereich abgesenkt. Im Zweitaktbetrieb ist die Absenkzeit entsprechend der voreingestellten Zeit im Setup. Schweißstrom und Absenkzeit können ebenfalls im Setup geändert werden. -
Seite 17: Speicherkanäle
3.3.11 Speicherkanäle Das Pulspanel hat 100 Kanäle für verschiedene Schweißoptionen. Die Speicherkanäle können im unteren Teil des Panels (im Bereich “Memory”) gewählt werden. Schweißwerte und Funktionen werden gespeichert. Verfahren Sie folgendermaßen: Drücken Sie zweimal wenn nötig und die SET -Led wird sichtbar, wenn der Speicher nicht in Gebrauch ist. -
Seite 18: Setup
3.3.12 SETUP Mit der SETUP- Funktion kann der Benutzer Schweißpararmeter, die keine eigene Kontrolle haben, ändern. Diese Größen sind z. B. Gasvor - und nachströmen und Heißstart. Parameter sind für die MIG Methode. Sie können für die 1-MIG und Pulse MIG getrennte Einstellungen vornehmen. SETUP Einstellungen sind getrennt für jeden Speicherkanal wählbar. -
Seite 19: Parameter Wählen
PRG INFO-Feldauswahl 82 diS 1, 2, 3 Zurücksetzen Werkseinstellung OFF=kein reset, Pan= Panel und SETUP, ALL= auch Speicherkanäle Parameter wählen Durch längeres Drücken der 2T/4T (Setup) Taste wird das Setup aktiviert. Das Display zeigt den Einstellparameter und laufende Nummer (blinkt), Parameterabkürzung und Werte sind sichtbar. Parameternummern werden gewählt im “Synergic Prg”... -
Seite 20: Kühlgerät (Kempactcool 10)
Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer zuständigen, umweltverantwortlichen Wiederverwertungsanlage übergeben werden. Gemäß den Anweisungen der Gemeindebehörden oder eines Beauftragten von Kemppi ist der Eigentümer der Ausrüstung verpflichtet, einer regionalen Sammelzentrale eine außer Betrieb gesetzte Einheit zu übergeben. -
Seite 21: Bestellnummern
BESTELLNUMMERN Produkt Bestellnummer Kempact Pulse 3000 621830002 KempactCool 10 6218600 GH 30 Brennerhalter 6256030 PMT 25 6252513 PMT 25 4,5 m 6252514 PMT 27 6252713 PMT 27 4,5 m 6252714 PMT 32 6253213 PMT 32 4,5 m 6253214 PMT 30W... -
Seite 22: Technische Daten
TECHNISCHE DATEN Kempact Pulse 3000 Anschlussspannung 3~, 50/60Hz 400V ±15% Anschlussleistung 40% ED 12 kVA 250A 60% ED 10 kVA 207A 100% ED 7,5 kVA 160A Versorgungsstrom 17 A I 1max 11 A 1eff Anschlusskabel HO7RN-F 4G1.5 (5 m) Sicherung (träge) Belastbarkeit 40 °C... - Seite 23 Kühlgerät KempactCool 10 Schweißspannung 400 V - 15 % ... 10 % Anschlussleistung 250 W Kühlungsstrom 1 kW Anfangsdruck, max. 0,4 MPa Kühlflüssigkeit 20 % – 40 % Ethanol/Wasser Behälterinhalt Außenabmessungen L x B x H 580 x 280 x 300 mm Gewicht 13 kg Betriebstemperaturbereich...
