Serviceanleitung
Nachrüst-/Ersatzteile
Ablageplatte montieren

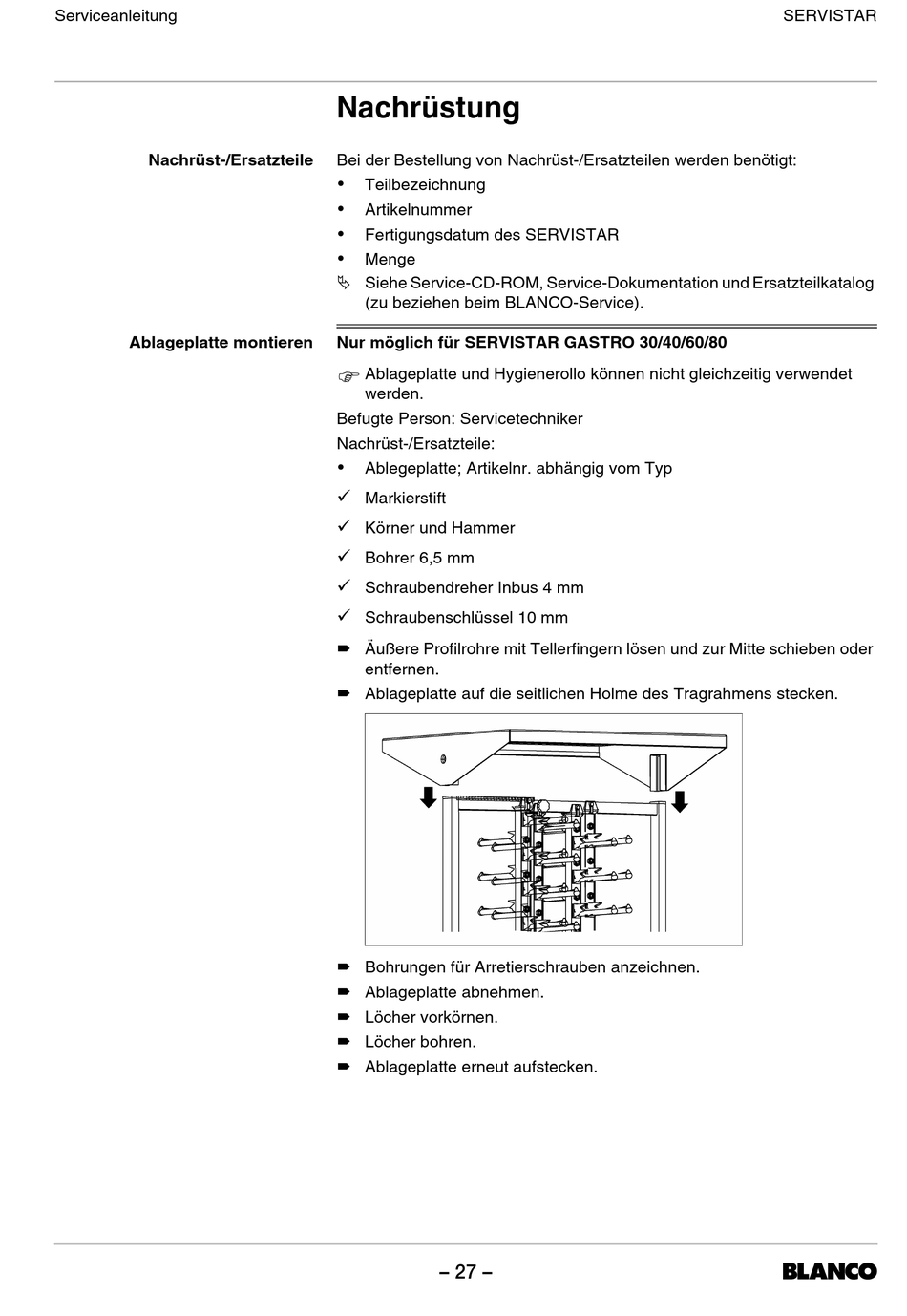

Nachrüstung
Bei der Bestellung von Nachrüst-/Ersatzteilen werden benötigt:
é
Teilbezeichnung
é
Artikelnummer
é
Fertigungsdatum des SERVISTAR
é
Menge
© Siehe Service-CD-ROM, Service-Dokumentation und Ersatzteilkatalog
(zu beziehen beim BLANCO-Service).
Nur möglich für SERVISTAR GASTRO 30/40/60/80
F
Ablageplatte und Hygienerollo können nicht gleichzeitig verwendet
werden.
Befugte Person: Servicetechniker
Nachrüst-/Ersatzteile:
é
Ablegeplatte; Artikelnr. abhängig vom Typ
á
Markierstift
á
Körner und Hammer
á
Bohrer 6,5 mm
á
Schraubendreher Inbus 4 mm
á
Schraubenschlüssel 10 mm
™ Äußere Profilrohre mit Tellerfingern lösen und zur Mitte schieben oder
entfernen.
™ Ablageplatte auf die seitlichen Holme des Tragrahmens stecken.
™ Bohrungen für Arretierschrauben anzeichnen.
™ Ablageplatte abnehmen.
™ Löcher vorkörnen.
™ Löcher bohren.
™ Ablageplatte erneut aufstecken.
r r
SERVISTAR
