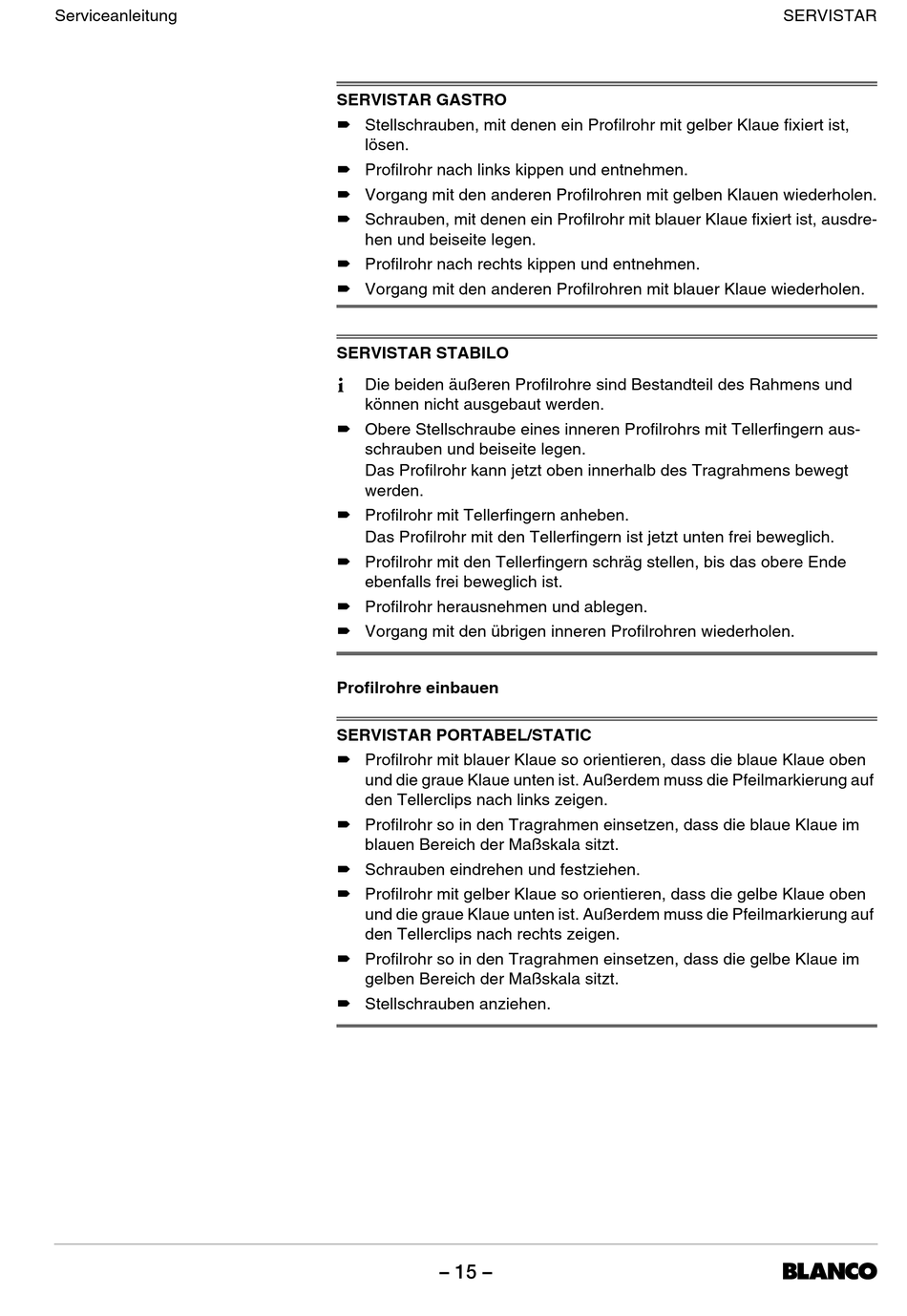

Serviceanleitung
SERVISTAR GASTRO
™ Stellschrauben, mit denen ein Profilrohr mit gelber Klaue fixiert ist,
lösen.
™ Profilrohr nach links kippen und entnehmen.
™ Vorgang mit den anderen Profilrohren mit gelben Klauen wiederholen.
™ Schrauben, mit denen ein Profilrohr mit blauer Klaue fixiert ist, ausdre-
hen und beiseite legen.
™ Profilrohr nach rechts kippen und entnehmen.
™ Vorgang mit den anderen Profilrohren mit blauer Klaue wiederholen.
SERVISTAR STABILO
I
Die beiden äußeren Profilrohre sind Bestandteil des Rahmens und
können nicht ausgebaut werden.
™ Obere Stellschraube eines inneren Profilrohrs mit Tellerfingern aus-
schrauben und beiseite legen.
Das Profilrohr kann jetzt oben innerhalb des Tragrahmens bewegt
werden.
™ Profilrohr mit Tellerfingern anheben.
Das Profilrohr mit den Tellerfingern ist jetzt unten frei beweglich.
™ Profilrohr mit den Tellerfingern schräg stellen, bis das obere Ende
ebenfalls frei beweglich ist.
™ Profilrohr herausnehmen und ablegen.
™ Vorgang mit den übrigen inneren Profilrohren wiederholen.
Profilrohre einbauen
SERVISTAR PORTABEL/STATIC
™ Profilrohr mit blauer Klaue so orientieren, dass die blaue Klaue oben
und die graue Klaue unten ist. Außerdem muss die Pfeilmarkierung auf
den Tellerclips nach links zeigen.
™ Profilrohr so in den Tragrahmen einsetzen, dass die blaue Klaue im
blauen Bereich der Maßskala sitzt.
™ Schrauben eindrehen und festziehen.
™ Profilrohr mit gelber Klaue so orientieren, dass die gelbe Klaue oben
und die graue Klaue unten ist. Außerdem muss die Pfeilmarkierung auf
den Tellerclips nach rechts zeigen.
™ Profilrohr so in den Tragrahmen einsetzen, dass die gelbe Klaue im
gelben Bereich der Maßskala sitzt.
™ Stellschrauben anziehen.
r r
