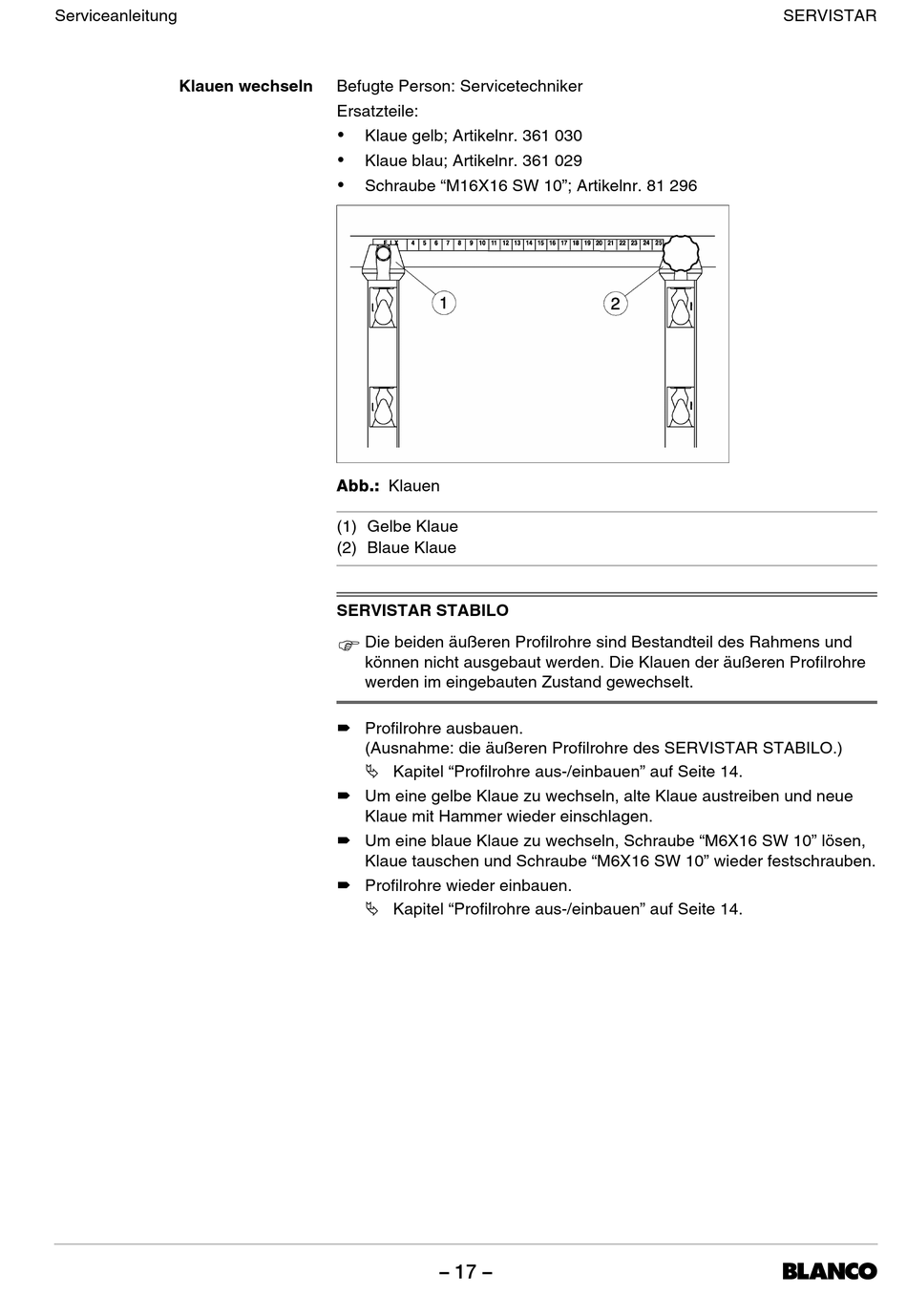

Serviceanleitung
Klauen wechseln
Befugte Person: Servicetechniker
Ersatzteile:
é
Klaue gelb; Artikelnr. 361 030
é
Klaue blau; Artikelnr. 361 029
é
Schraube "M16X16 SW 10"; Artikelnr. 81 296
%FF Klauen
(1) Gelbe Klaue
(2) Blaue Klaue
SERVISTAR STABILO
F
Die beiden äußeren Profilrohre sind Bestandteil des Rahmens und
können nicht ausgebaut werden. Die Klauen der äußeren Profilrohre
werden im eingebauten Zustand gewechselt.
™ Profilrohre ausbauen.
(Ausnahme: die äußeren Profilrohre des SERVISTAR STABILO.)
© Kapitel "Profilrohre aus-/einbauen" auf Seite 14.
™ Um eine gelbe Klaue zu wechseln, alte Klaue austreiben und neue
Klaue mit Hammer wieder einschlagen.
™ Um eine blaue Klaue zu wechseln, Schraube "M6X16 SW 10" lösen,
Klaue tauschen und Schraube "M6X16 SW 10" wieder festschrauben.
™ Profilrohre wieder einbauen.
© Kapitel "Profilrohre aus-/einbauen" auf Seite 14.
