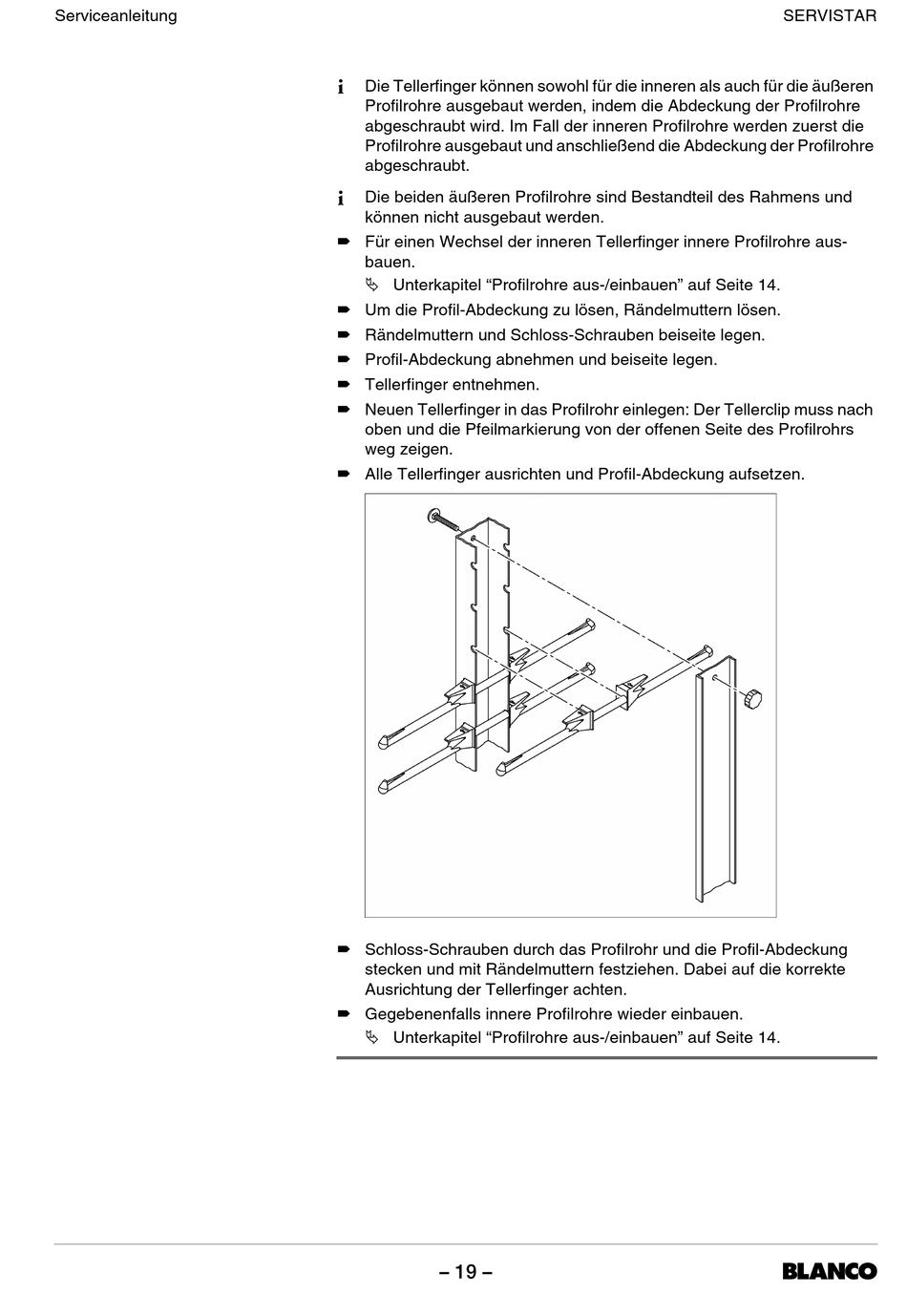

Die Tellerfinger können sowohl für die inneren als auch für die äußeren
Profilrohre ausgebaut werden, indem die Abdeckung der Profilrohre
abgeschraubt wird. Im Fall der inneren Profilrohre werden zuerst die
Profilrohre ausgebaut und anschließend die Abdeckung der Profilrohre
abgeschraubt.
I
Die beiden äußeren Profilrohre sind Bestandteil des Rahmens und
können nicht ausgebaut werden.
™ Für einen Wechsel der inneren Tellerfinger innere Profilrohre aus-
bauen.
© Unterkapitel "Profilrohre aus-/einbauen" auf Seite 14.
™ Um die Profil-Abdeckung zu lösen, Rändelmuttern lösen.
™ Rändelmuttern und Schloss-Schrauben beiseite legen.
™ Profil-Abdeckung abnehmen und beiseite legen.
™ Tellerfinger entnehmen.
™ Neuen Tellerfinger in das Profilrohr einlegen: Der Tellerclip muss nach
oben und die Pfeilmarkierung von der offenen Seite des Profilrohrs
weg zeigen.
™ Alle Tellerfinger ausrichten und Profil-Abdeckung aufsetzen.
™ Schloss-Schrauben durch das Profilrohr und die Profil-Abdeckung
stecken und mit Rändelmuttern festziehen. Dabei auf die korrekte
Ausrichtung der Tellerfinger achten.
™ Gegebenenfalls innere Profilrohre wieder einbauen.
© Unterkapitel "Profilrohre aus-/einbauen" auf Seite 14.
