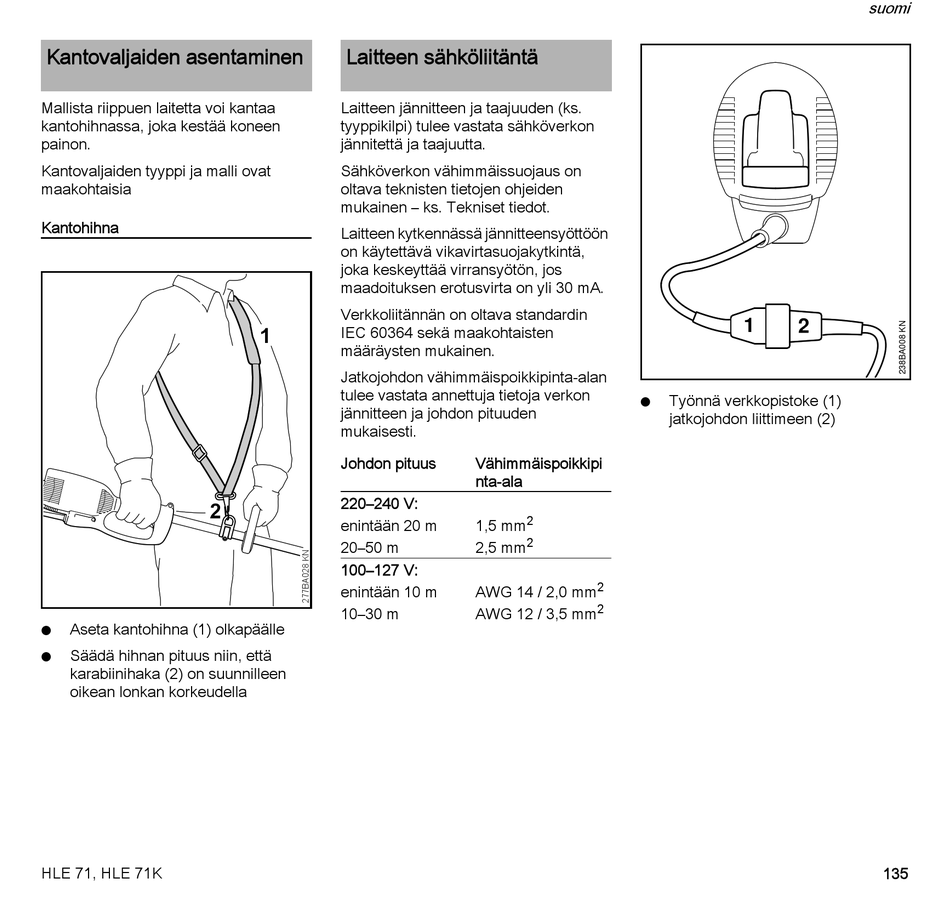

Kantovaljaiden asentaminen

Mallista riippuen laitetta voi kantaa
kantohihnassa, joka kestää koneen
painon.
Kantovaljaiden tyyppi ja malli ovat
maakohtaisia
Kantohihna
2
Aseta kantohihna (1) olkapäälle
N
Säädä hihnan pituus niin, että
N
karabiinihaka (2) on suunnilleen
oikean lonkan korkeudella
HLE 71, HLE 71K
Laitteen sähköliitäntä
Laitteen jännitteen ja taajuuden (ks.
tyyppikilpi) tulee vastata sähköverkon
jännitettä ja taajuutta.
Sähköverkon vähimmäissuojaus on
oltava teknisten tietojen ohjeiden
mukainen – ks. Tekniset tiedot.
Laitteen kytkennässä jännitteensyöttöön
on käytettävä vikavirtasuojakytkintä,
joka keskeyttää virransyötön, jos
maadoituksen erotusvirta on yli 30 mA.
Verkkoliitännän on oltava standardin
IEC 60364 sekä maakohtaisten
1
määräysten mukainen.
Jatkojohdon vähimmäispoikkipinta-alan
tulee vastata annettuja tietoja verkon
jännitteen ja johdon pituuden
mukaisesti.
Johdon pituus
220–240 V:
enintään 20 m
20–50 m
100–127 V:
enintään 10 m
10–30 m
N
Vähimmäispoikkipi
nta-ala
2
1,5 mm
2
2,5 mm
2
AWG 14 / 2,0 mm
2
AWG 12 / 3,5 mm
1
2
Työnnä verkkopistoke (1)
jatkojohdon liittimeen (2)
