Vorbereitung / Preparation
4

Vorbereitung

4.1

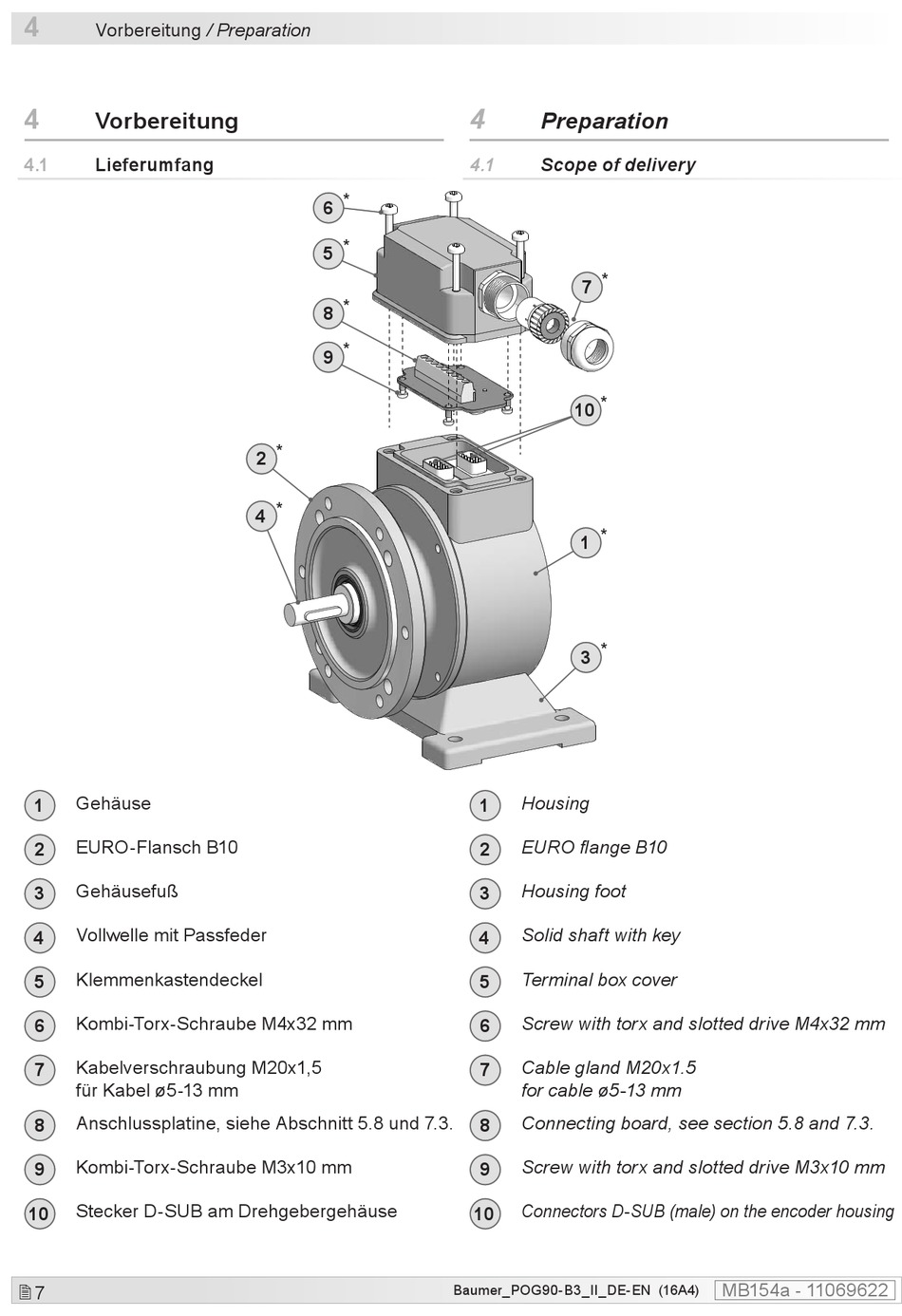

Lieferumfang

Gehäuse
1
EURO-Flansch B10
2
Gehäusefuß
3
Vollwelle mit Passfeder
4
Klemmenkastendeckel
5
Kombi-Torx-Schraube M4x32 mm
6
Kabelverschraubung M20x1,5
7
für Kabel ø5-13 mm
Anschlussplatine, siehe Abschnitt 5.8 und 7.3.
8
Kombi-Torx-Schraube M3x10 mm
9
Stecker D-SUB am Drehgebergehäuse
10
 7
*
6
*
5
*
8
*
9
*
2
*
4
4

Preparation

4.1

Scope of delivery

*
7
*
10
*
1
*
3
Housing
1
EURO flange B10
2
Housing foot
3
Solid shaft with key
4
Terminal box cover
5
Screw with torx and slotted drive M4x32 mm
6
Cable gland M20x1.5
7
for cable ø5-13 mm
Connecting board, see section 5.8 and 7.3.
8
Screw with torx and slotted drive M3x10 mm
9
Connectors D-SUB (male) on the encoder housing
10
