Montage / Mounting
5.9

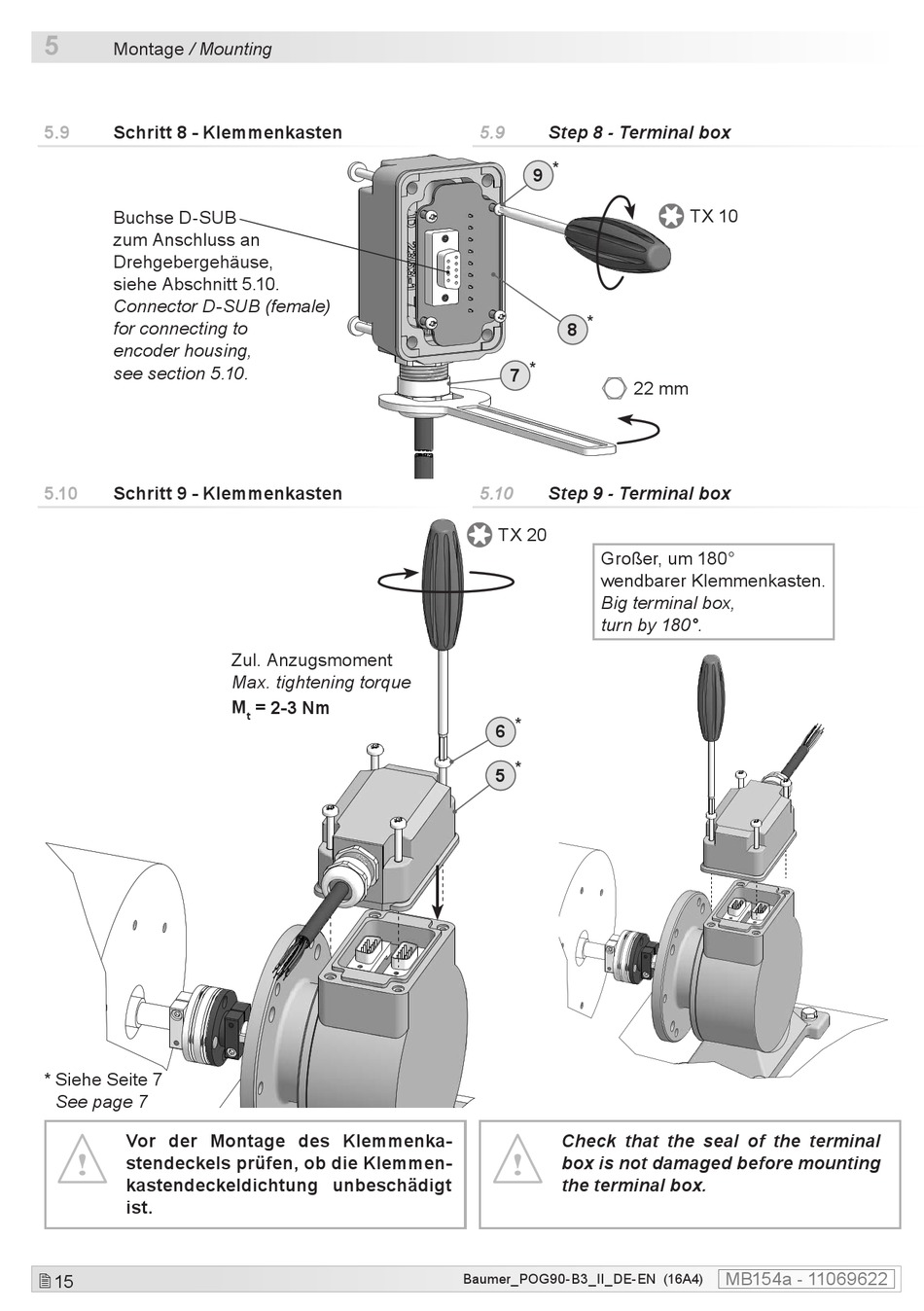

Schritt 8 - Klemmenkasten

Buchse D-SUB
zum Anschluss an
Drehgebergehäuse,
siehe Abschnitt 5.10.
Connector D-SUB (female)
for connecting to
encoder housing,
see section 5.10.
5.10

Schritt 9 - Klemmenkasten

* Siehe Seite 7
See page 7
Vor der Montage des Klemmenka-
stendeckels prüfen, ob die Klemmen-
kastendeckeldichtung unbeschädigt
ist.

15
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
5.9

Step 8 - Terminal box

9 *
8 *
7 *
22 mm
5.10

Step 9 - Terminal box

TX 20
Großer, um 180°
wendbarer Klemmenkasten.
Big terminal box,
turn by 180°.
*
6
*
5
Check that the seal of the terminal
box is not damaged before mounting
the terminal box.
