Inbetriebnahme
1. Prüfen auf korrekten Anschluss des ISOMETER®s an
das zu überwachende Netz.
2. Versorgungsspannung für ISOMETER® zuschalten.
3. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® ist am überwachten Netz z. B. mit ei-
nem für die Netzspannung geeigneten Widerstand
gegen Erde zu prüfen.

Bedienfeld

Funktion
grün - On
gelb - Vorwarnung
gelb - Alarm
Aufwärts-Taste
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
ENTER
MENU-Taste (> 1,5 s drücken)
Display-Elemente
Funktion
Anzeige der Werte
Isolationswiderstand
Fehlerstrom
Messpuls (blinkend)
Relais
Messwerte und Einheiten
(°C nur bei isoMED427P-PT)
Passwortschutz aktiviert
Arbeitsweise Relais
Adresse BS-Bus aktiviert
Zustandsymbole
Kennung für Ansprechwerte

Commissioning of the device

1. Check that the ISOMETER® is properly connected to
the system to be monitored.
2. Connect the supply voltage to the ISOMETER®.
3. Check the function using a genuine insulation fault.
Check the ISOMETER® in the system being monito-
red, e.g. using a suitable resistor against earth.

Control panel

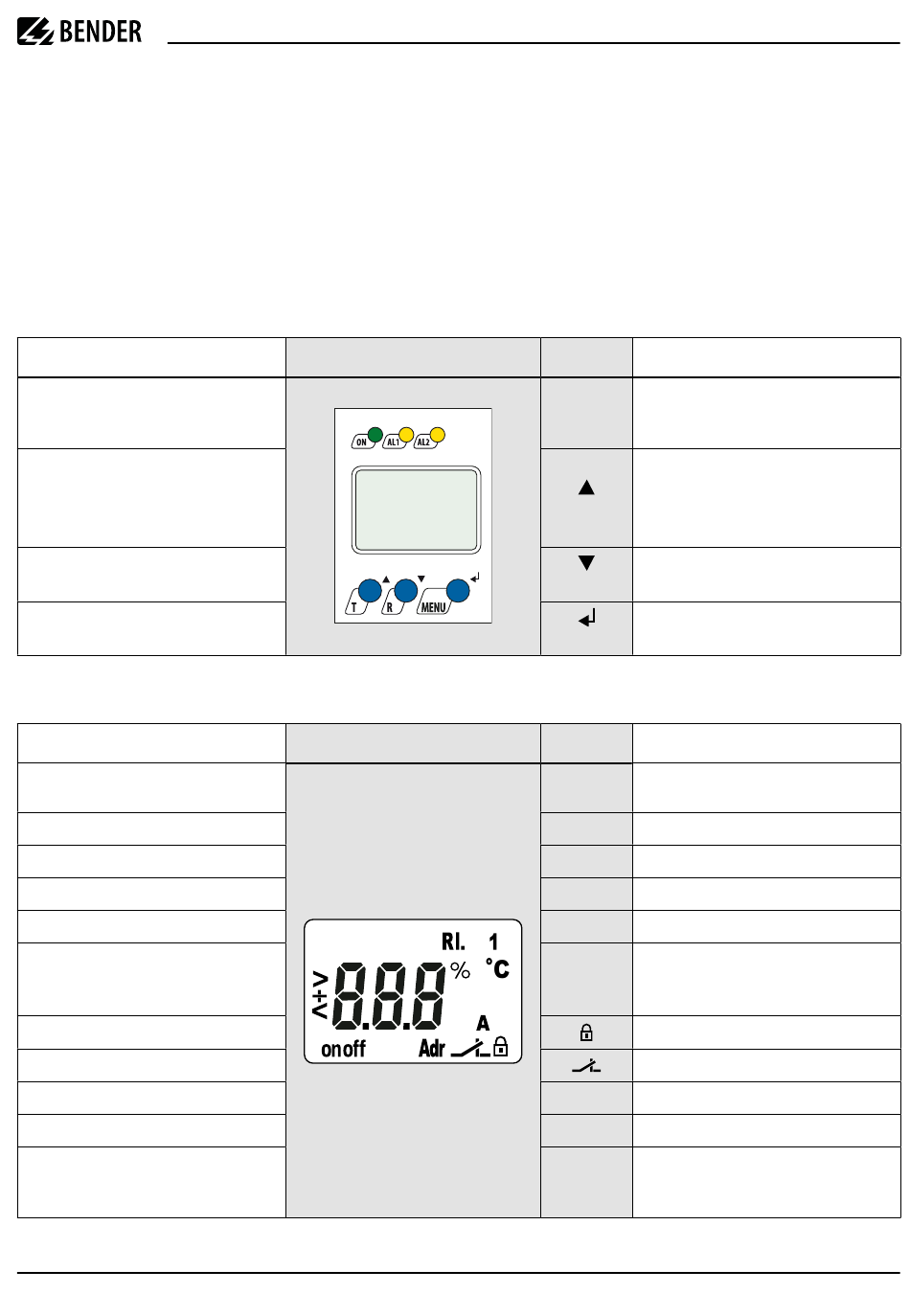

Gerätefront/Device front
Display elements
Display
k M
Ω
ISOMETER® isoMED427x-(PT)
Element
ON green - On
AL1 yellow - Pre-warning
AL2 yellow - Alarm
Up button
Test button (press > 1.5 s)
By pressing and holding the test button,
T
the display elements are indicated.
Down button
Reset button (press > 1.5 s)
R
ENTER
MENU button (press > 1.5 s)
MENU
Element
7-segment
Display of the values
display
R Insulation resistance
I Residual current
. Measuring pulse (flashing)
1 Relay
Measured values and units
% °C
k M Ω
(°C isoMED427P-PT only)
A
Password protection enabled
Relay operating mode
Adr BS bus address enabled
on /off Condition symbols
> Identification for response values
+
<
isoMED427x_D00440_01_Q_DEEN / 11.2023
Function
Function
