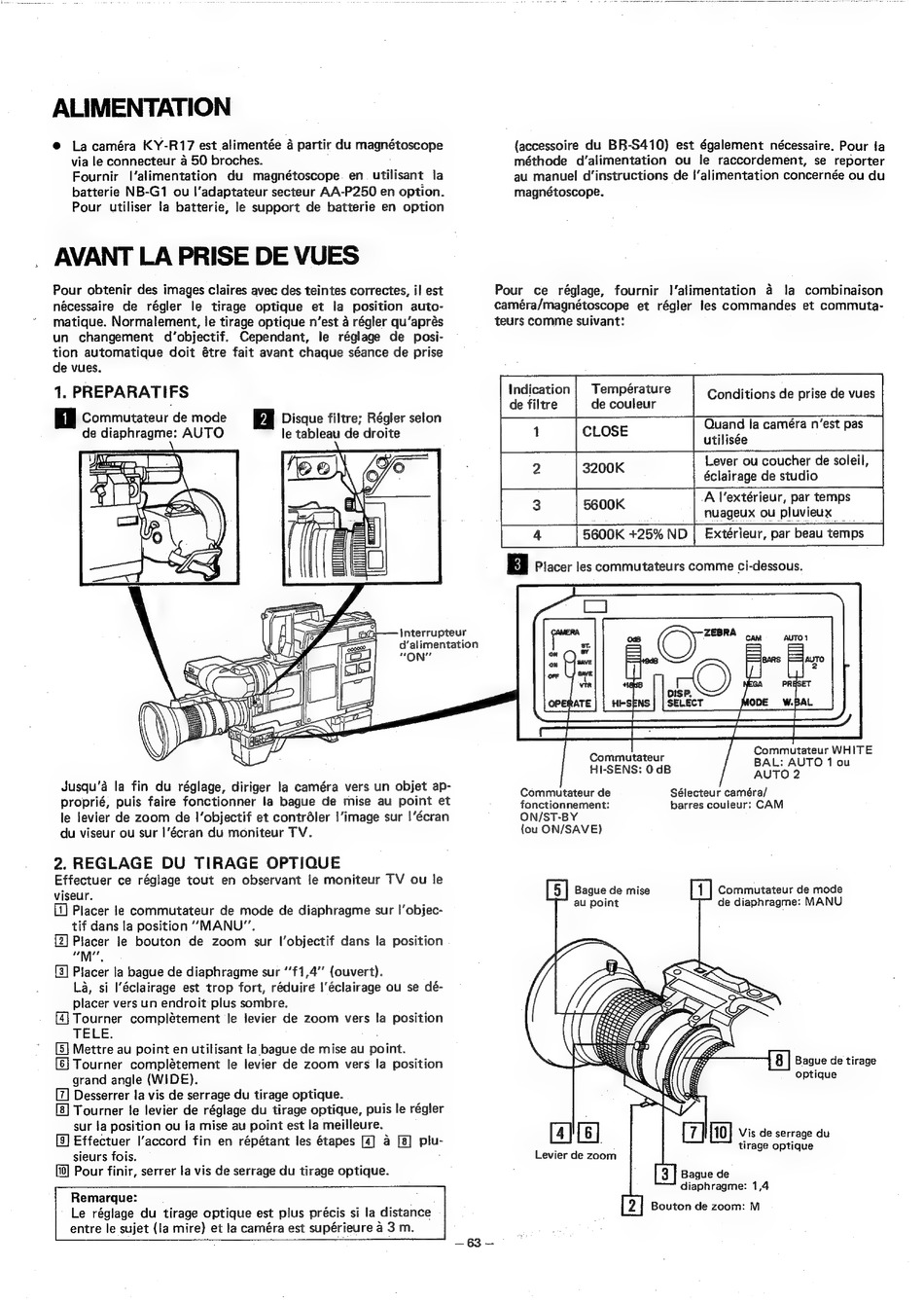

ALIMENTATION
®
Lacaméra
KY-R17 est alimentée 4 partir du magnétoscope
via le connecteur a 50 broches.
Fournir
I'alimentation
du magnétoscope
en. utilisant
la
batterie NB-G1
ou I'adaptateur secteur AA-P250 en option.
Pour utiliser la batterie, le support de batterie en option
AVANT LA PRISE DE VUES
Pour obtenir des images claires avec des teintes correctes, il est
nécessaire
de régler le tirage optique
et la position auto-
matique. Normalement, le tirage optique n'est 4 régler qu'aprés
un
changement
d'objectif.
Cependant,
le réglage
de posi-
tion automatique doit étre fait avant chaque séance de prise
de vues.
1. PREPARATIFS
Commutateur de mode
Disque filtre; Régler selon
de diaphragme: AUTO
le tableau de droite
Jusqu'd la fin du réglage, diriger la caméra vers un objet ap-
proprié, puis faire fonctionner la bague de mise au point et
le levier de zoom de |'objectif et contrdler |'image sur !'écran
du viseur ou sur |'écran du moniteur TV.
2. REGLAGE
DU TIRAGE
OPTIQUE
Effectuer ce réglage tout en observant fe moniteur TV ou le
viseur.
[1] Placer le commutateur de mode de diaphragme sur I'objec-
tif dans la position "MANU".
[2] Placer le bouton
de zoom
sur l'objectif dans la position
aM,
[3] Placer la bague de diaphragme sur ''f1,4" (ouvert).
La, si l'éclairage est trop fort, réduire |"éclairage ou se dé-
placer vers un endroit plus sombre.
[4] Tourner
complétement
le levier de zoom
vers la position
TELE.
.
[5] Mettre au point en utilisant la bague de mise au point.
[6] Tourner
complétement
le levier de zoom
vers !a position
grand angle (WIDE).
Desserrer la vis de serrage du tirage optique.
Tourner le levier de réglage du tirage optique, puis le régler
sur la position ou Ja mise au point est la meilleure.
[3] Effectuer l'accord fin en répétant les étapes [4] a
plu-
sieurs fois.
Pour finir, serrer la vis de serrage du tirage optique.
Remarque:
Le réglage du tirage optique est plus précis si la distance
entre le sujet (la mire) et la caméra est supérieure 4 3 m.
r >
LSAT
cc
Interrupteur
y
ee
sranenentrion
OOO.
Sy a
fo
"ON"
{accessoire du BR-S410)
est également nécessaire. Pour ta
méthode
d'alimentation
ou le raccordement, se reporter
au manuel d'instructions de l'alimentation concernée ou du
magnétoscope.
Pour
ce réglage, fournir
I'alimentation
a la combinaison
caméra/magnétoscope
et régler les commandes et commuta-
teurs comme suivant:
5600K +25% ND | Extérieur, par beau temps
Commutateur WHITE
BAL: AUTO
1 ou
AUTO 2
Séiecteur caméra/
barres couleur: CAM
Commutateur
HI-SENS: 0dB
Commutateur de
fonctionnement:
ON/ST-BY
(ou
ON/SAVE)
1 | Commutateur de mode
5 | Bague de mise
de diaphragme: MANU
au point
Bague de tirage
optique
Vis de serrage du
:
tirage optique
Levier de zoom
3 | Bague de
diaphragme:
1,4
2 | Bouton de zoom:
M
