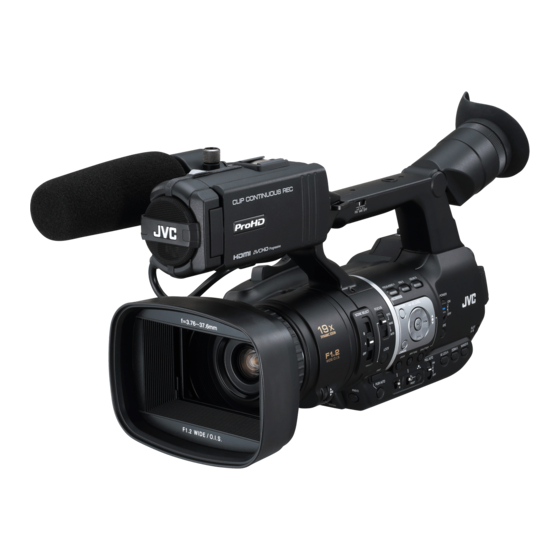

JVC JY-HM360E Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JVC Anleitungen
  4. Camcorder
  5. JY-HM360E
  6. Bedienungsanleitung
JVC JY-HM360E Bedienungsanleitung

JVC JY-HM360E Bedienungsanleitung

Hd memory card camera recorder
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

.
HD MEMORY CARD CAMERA RECORDER
JY-HM360E
BEDIENUNGSANLEITUNG
.
Technische Daten und das Erscheinungsbild des Geräts können im Sinne einer stetigen
Produktverbesserung ohne vorherige Ankündigung geändert werden.
Bitte prüfen Sie die aktuellste Version der BEDIENUNGSANLEITUNG unter folgender Mobiles
Benutzerhandbuch. Sie können die PDF auch von Mobiles Benutzerhandbuch herunterladen.
Mobiles Benutzerhandbuch
Wenn Sie unterwegs sind, können Sie über Ihr Android-Telefon oder Ihr iPhone auf
die Anleitung zugreifen.
http://manual3.jvckenwood.com/pro/mobile/global/
Sie können das Mobiles Benutzerhandbuch über den Browser Ihres Android-
Telefons oder iPhones aufrufen.
.
IM 1.01
Bitte lesen Sie die folgenden Hinweise vor Inbetriebnahme:
Vielen Dank für den Kauf dieses Produkts.
Bevor Sie das Gerät in Betrieb nehmen, lesen
Sie bitte die Anweisungen aufmerksam durch,
um die bestmögliche Leistung zu gewährleisten.
B5A-1915-01
