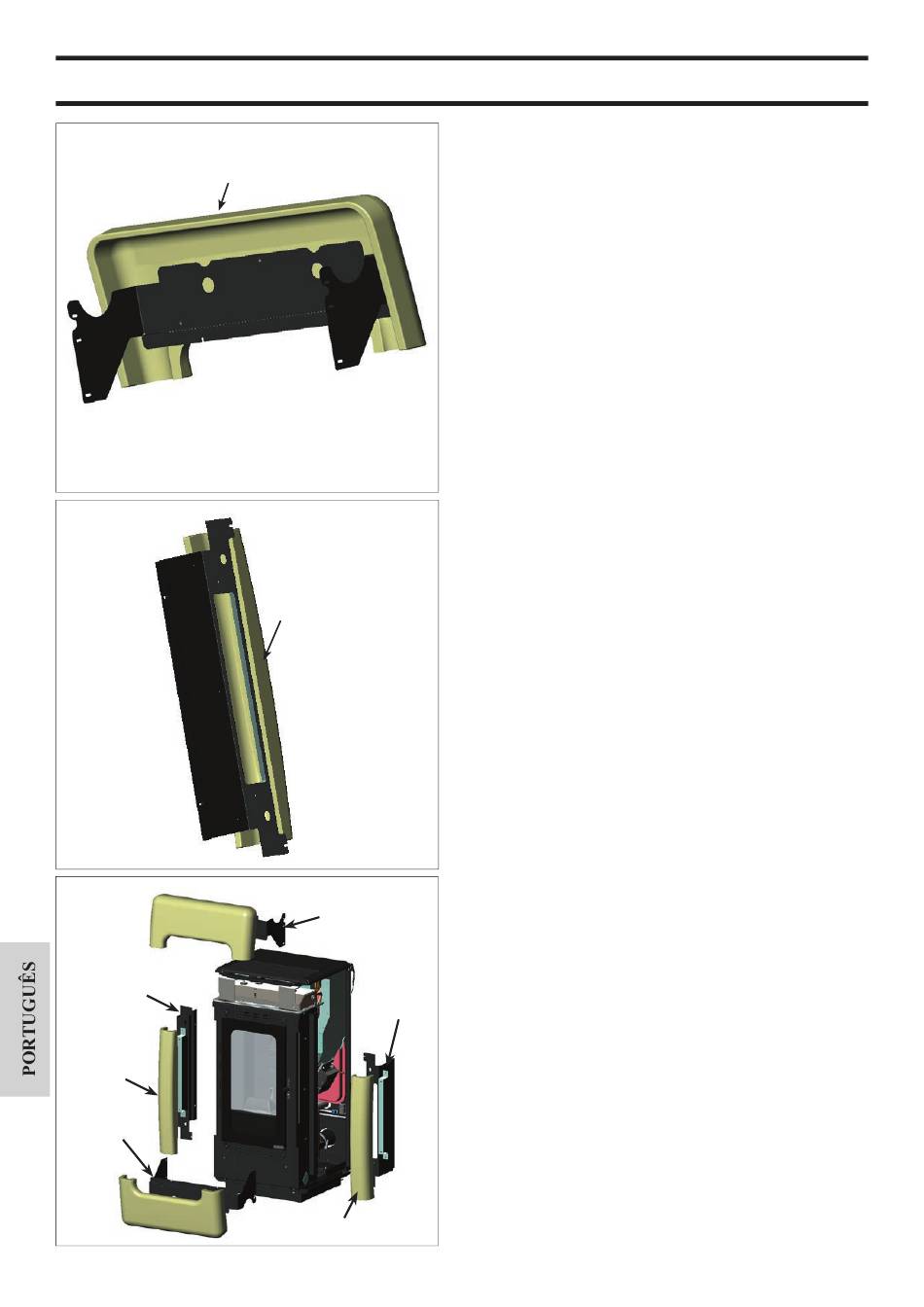

MONTAGEM DO REVESTIMENTO
Fig. 4
fig. 4
F
Inserir na parte posterior dos elementos horizontais em cerâmi-
ca os suportes metálicos (C) de fixação utilizando os furos pre-
vistos e os pernos serrilhados M4 fornecidos com o aparelho.
C
Fig. 5
fig. 5
Inserir na parte posterior dos elementos verticais em cerâmica
os suportes metálicos (C) de fixação utilizando os furos previ-
stos e os pernos serrilhados M4 fornecidos com o aparelho.
E
D
fig. 6
Fig. 6
C
F
Montar na estrutura os elementos verticais e horizontais (F-E)
com os suportes metálicos (C-D) anteriormente desmontados da
caldeira térmica.
D
D
E
C
F
E
- 166
-
