MONTAGEM DO REVESTIMENTO

fig. 1
C
B
D
C
fig. 2
B
fig. 3
D
C
All manuals and user guides at all-guides.com

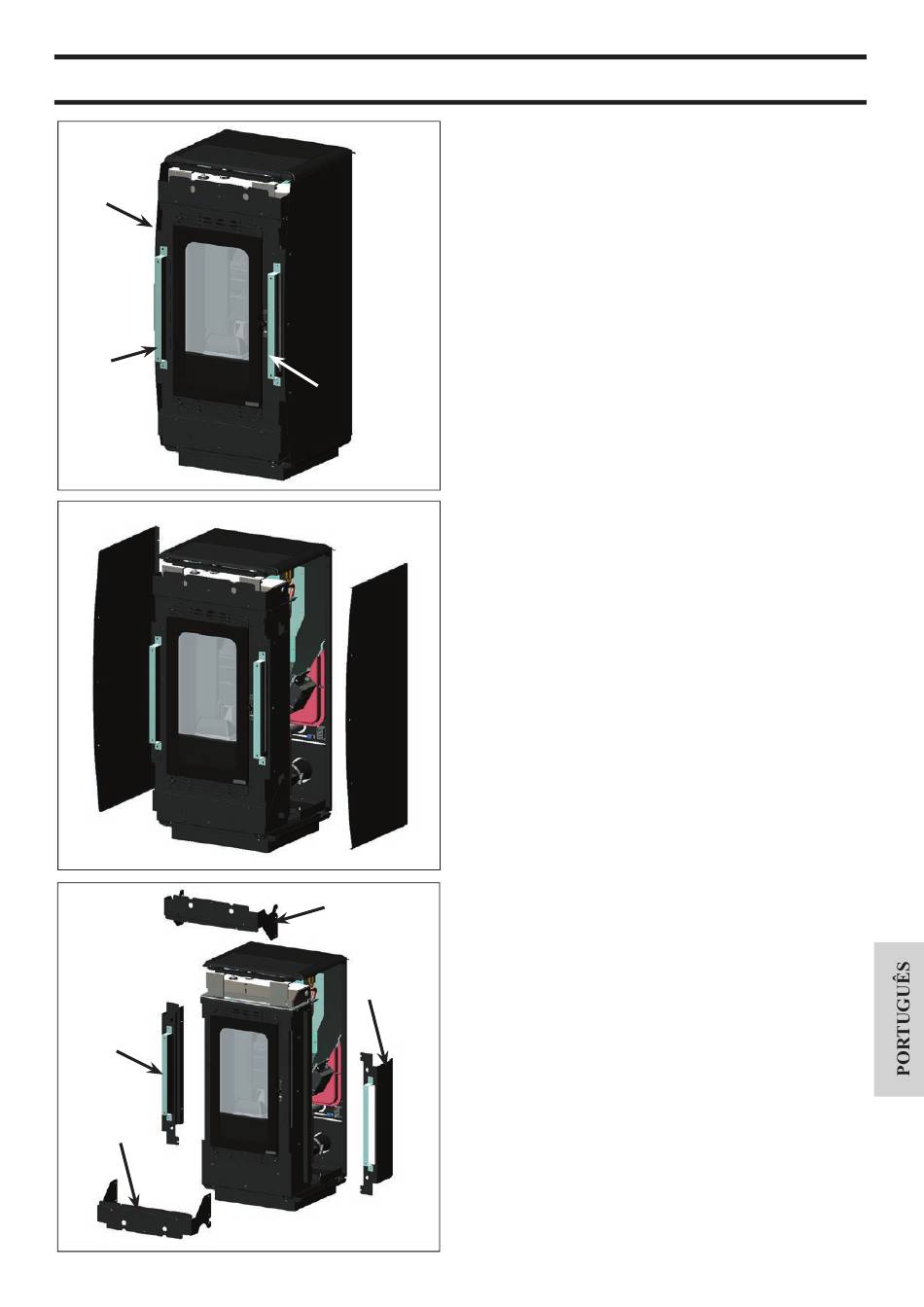

Fig. 1
A caldeira térmica é entregue (fig. 1) com as laterais metálicas
(A-B) e os suportes metálicos para a fixação dos elementos
verticais e frontais em cerâmica (C-D) já montados.
As peças indicadas abaixo são embaladas à parte.
• n° 2 elementos laterais em cerâmica (E - fig. 7)
• n° 2 elementos horizontais em cerâmica (E - fig. 7)
• n° 10 pernos serrilhados M4
A • n° 10 anilhas
D
Para a montagem, proceder como segue:
Fig. 2
Desmontar da caldeira térmica as duas laterais metálicas (A-B).
A
C
Fig. 3
Desmontar da caldeira térmica os suportes metálicos (C-D) de
fixação dos elementos verticais e horizontais em cerâmica.
D
- 165
-
