- Seite 1 All manuals and user guides at all-guides.com Installazione, uso e manutenzione pag. Installation, use and maintenance pag. 24 Installation, usage et maintenance pag. 46 Instalación, uso y mantenimiento pag. 68 Installations-, Betriebs- und Wartungsanleitung pag. 90 Installatie, gebruik en onderhoud pag.
- Seite 90 Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind. - Die abgebildeten Details sind graphisch und geometrisch unverbindlich. Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192 erklärt hiermit eigenverantwortlich, dass: Der hier beschriebene wassergeführte Pellets-Heizofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten...
-
Seite 91: Sicherheitshinweise
• Der Pellets-Heizofen wurde entworfen, um Wasser durch eine automatische Verbrennung von Pellet im Brennraum zu • Sicherstellen, dass der Heizkessel durch ein von Edilkamin erhitzen. zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Vali- •... - Seite 92 All manuals and user guides at all-guides.com MERKMALE Der Pellets-Heizofen verwendet als Brennstoff Pellet, das aus kleinen Zylindern aus gepresstem hölzernen Material besteht, dessen Verbrennung elektronisch gesteuert wird. Der Heizofen kann Wasser für die Speisung der Heizungsan- lage erhitzen (Heizkörper, Handtuchheizkörper, Fußboden- Strahlungsplatten), zudem produziert er Heißluft, mit der über einen Ventilator der Raum beheizt werden kann.
- Seite 93 All manuals and user guides at all-guides.com MERKMALE • ELEKTROAPPARATE LEONARDO ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Be- ® dingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpe- gel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb.
-
Seite 94: Abmessungen Und Finishes

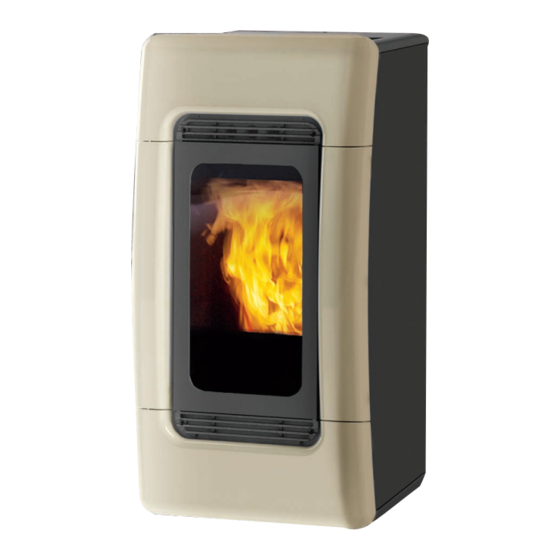

All manuals and user guides at all-guides.com ABMESSUNGEN UND FINISHES DER HEIZOFEN MEG IST MIT EINER VORDERFRONT AUS KERAMIK IN DREI FARBVARIANTEN ERHÄLTLICH: - Cremeweiß - Pergamentfarben - Bordeauxrot FRONT ZURÜCK Brennluft Sicherheitsventil zu 3 bar Rückführung 3/4” Rauchabzug Wasserzufuhr 3/4”... -
Seite 95: Technische Daten Für Die Bemessung Des Rauchabzugs
Fachpersonal durchgeführt werden. (vor jedweder Wartung das Gerät vom Stromnetz trennen) Die obigen Daten sind Richtwerte und wurden von der akkreditierten Zertifizierungsorganisation erhoben. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Er- messen zu ändern. - Seite 96 All manuals and user guides at all-guides.com MERKMALE • BESTANDTEILE - SICHERHEITS-und MESSVORRICHTUNGEN Rauch-Temperaturfühler Umwälzpumpe im Rauchabzug installiert, misst die Rauchtemperatur. Regu- “drückt” das Wasser in Richtung der Heizungsanlage. liert die Einschaltung und leitet im Fall einer zu niedrigen oder Geschlossenes Ausdehnungsgefäß...
- Seite 97 Durchmesser und aus geeignetem Material ein- aufweisen. Die mangelnde Wirksamkeit des Erdungskreises gezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle verursacht Störungen, für die Edilkamin nicht haftet. Rohrabschnitte müssen inspizierbar sein. Sollte dieses nicht abnehmbar sein, müssen Inspektionsöffnungen für die Reini- BRANDSCHUTZ-SICHERHEITSABSTÄNDE UND...
-
Seite 98: Heizungsanlage Mit Heizofen Als Einziger Heizquelle
Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner. ZUBEHÖR: In den oben abgebildeten Anlagenschemas ist der Einsatz von in der Preisliste von EDILKAMIN S.p.A. erhältli- chem Zubehör vorgesehen. Darüber hinaus sind lose Teile (Wärmetauscher, Ventile, usw. erhältlich). Wenden Sie sich zwecks Auskünften an Ihren Händler. -
Seite 99: Montage Der Verkleidungen
All manuals and user guides at all-guides.com MONTAGE DER VERKLEIDUNGEN Abb. 1 Abb. 1 Der wassergeführte Heizofen (Abb. 1) wird mit den bereits montierten Metallseitenteilen (A-B) und Befestigungsbügeln aus Metall für die senkrechten und vorderen Keramikteile (C- D) ausgeliefert. Die nachstehend aufgeführten Teile sind hingegen separat verpackt. - Seite 100 All manuals and user guides at all-guides.com MONTAGE DER VERKLEIDUNGEN Abb. 4 Abb. 4 Auf der Rückseite der waagerechten Keramikteile die Metall- Befestigungsbügel (C) mithilfe der vorgesehenen Bohrungen und der mitgelieferten gerändelten Stifte M4 anbringen. Abb. 5 Abb. 5 Auf der Rückseite der senkrechten Keramikteile die Metall-Be- festigungsbügel (D) mithilfe der vorgesehenen Bohrungen und der mitgelieferten gerändelten Stifte M4 anbringen.
- Seite 101 All manuals and user guides at all-guides.com MONTAGE DER VERKLEIDUNGEN Abb. 7 Abb. 7 Nach der Montage sind die Teile E und F einzustellen, um sie untereinander wie folgt auszurichten: - Mithilfe der Schrauben 1-2-3-4 die senkrechten Keramikele- mente (E) waagerecht ausrichten - Mithilfe der Schrauben 5-6 die Kurve der senkrechten Kera- mikelemente (E) ausrichten.
- Seite 102 Aufschluss über dessen Qualität geben. inbegriffen, die durch Laboruntersuchungen festgestellt Gute Qualität: Glatt, regelmäßige Länge, wenig staubig. werden kann, bewirkt den Verfall der Garantie. Edilkamin Minderwertige Qualität: mit Längs- und Querspalten, sehr hat seine Erzeugnisse dahingehend entwickelt, geprüft und staubig, sehr veränderliche Längen und Anwesenheit von...
-
Seite 103: Funksteuerung
All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNGEN FUNKSTEUERUNG Sie dient der Bedienung aller Funktionen. Legende der Tasten und des Displays: : Einschalten und Ausschalten (um von Funksteuerung in Standby zu aktiver Funksteuerung zu wechseln) +/- : Zum Erhöhen oder Vermindern der diversen Einstellungen : Taste AIR: regelt den Betrieb der Lüftung in OFF - AUTO oder Handbetrieb F1, F2, F3, F4, F5 M : Taste MENÜ: Kurzes Drücken für die Einstellung der Betriebsarten Klima-Komfort oder Leistungsregelung, 2 Sekunden langes Drücken erlaubt den Zugriff auf die unterschiedlichen Programmiermenüs... -
Seite 104: Einstellung Der Vorlauftemperatur
All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNGEN Befüllung der Förderschnecke NUR MIT DER FUNKSTEUERUNG AUSZUFÜHRENDE BEDIENUNGEN Beim ersten Gebrauch oder bei völliger Entleerung des Pellet- Einstellung der Uhr behälters müssen zur Befüllung der Förderschnecke Durch 2 Sekunden langes Drücken der Taste “M“ gelangt man gleichzeitig die Tasten „+“... - Seite 105 Befüllen regelmäßig auf null War der Heizofen auf Leistungsregelung eingestellt, kann gesetzt wird. Edilkamin haftet in keiner Weise für Abweichun- durch kurzes Drücken die Einstellung des SET-Werts für den gen von diesen Angaben (dies kann von äußeren Einflüssen Vorlauf verändert werden, indem dieser zyklisch von 50 auf...
- Seite 106 • Decke heraus ziehen (4 - Abb. C) und Reste in den Aschekasten schütten (2 - Abb. A). Die Decke ist ein Verschleißteil, deshalb haftet Edilkamin nicht, wenn dieses Teil zu Bruch geht, insbe- sondere dann, wenn dies beim Herausziehen oder Einschieben geschieht.
- Seite 107 All manuals and user guides at all-guides.com WARTUNG JAHRESZEITLICHE WARTUNG (seitens des händlers) • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Wärmetauscherrohre • Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums • Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen •...
-
Seite 108: Mögliche Probleme
All manuals and user guides at all-guides.com MÖGLICHE PROBLEME Im Fall von Störungen hält der HeizOfen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen. Für den Fall des erfolgten Ausfalls ist für den erneute Start der HeizOfen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste drücken. - Seite 109 All manuals and user guides at all-guides.com MÖGLICHE PROBLEME 9) Anzeige: H2O-TEMP.-ALARM: (springt an, wenn der Fühler defekt bzw. nicht angeschlossen ist) Störung: Ausfall wegen Wassertemperatur höher als 90°C. Ein zu hohe Wassertemperatur kann abhängen von: • Zu kleine Anlage (vom Händler die Öko-Funktion aktivieren lassen) •...
- Seite 110 All manuals and user guides at all-guides.com Die Antworten sind hier in zusammenfassender Form aufgeführt; für mehr Details die anderen Seiten des vorliegenden Doku- ments zu Raste ziehen. 1) Was muss ich für eine Installation den Pellets-Heizofen vorbereiten? Rauchgasabzug mindestens 80 mm Durchmesser oder direkter Abzug ins Freie. Lufteinlass in den Aufstellungsraum von mindestens 80 cm².
-
Seite 111: Check List
All manuals and user guides at all-guides.com CHECK LIST Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Aufstellung und Installation • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Luftklappe im Raum • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Pellets-Heizofen •...
