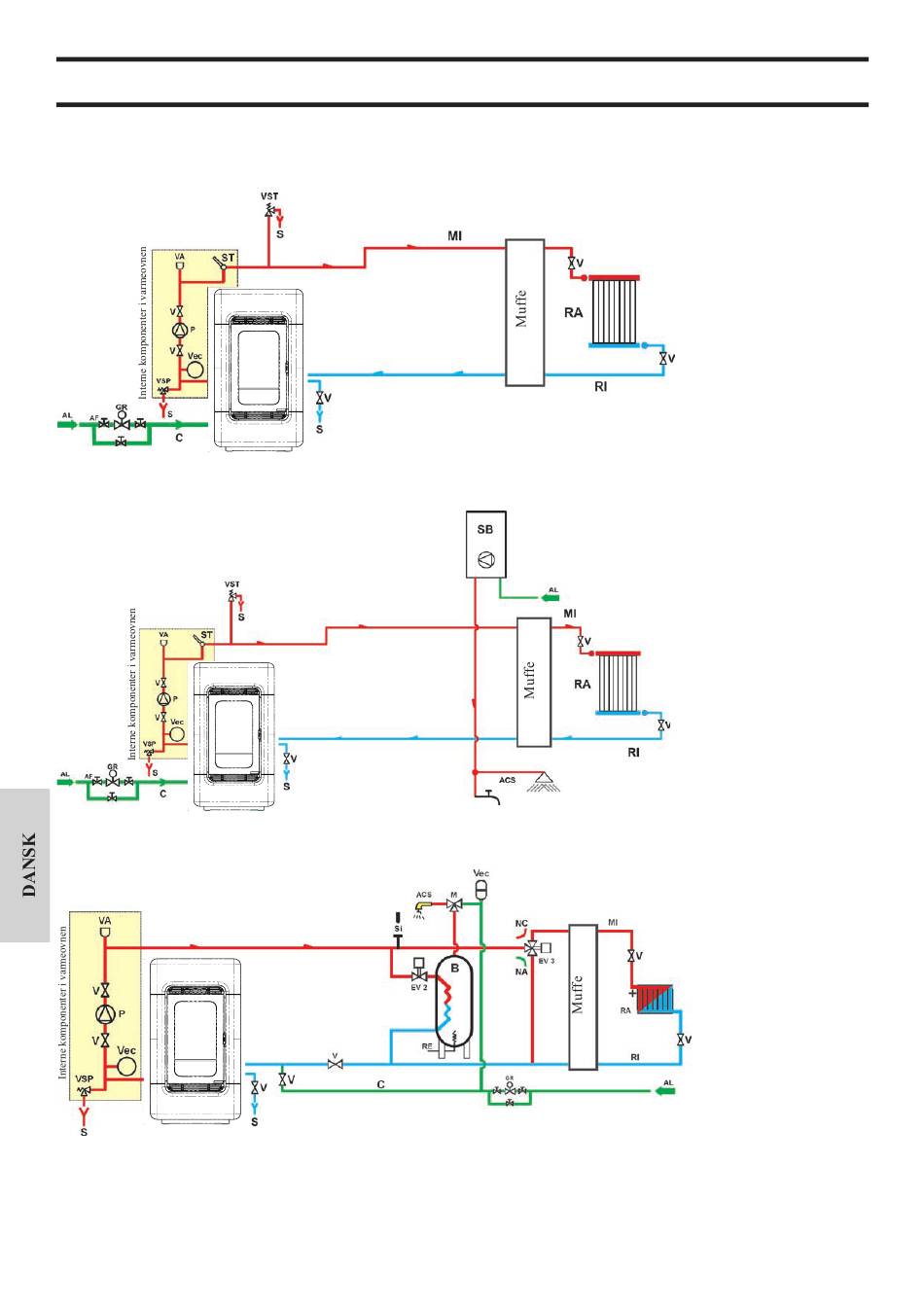

• HYDRAULISKE TILSLUTNINGER:
VARMEANLÆG MED VARMEOVNEN SOM ENESTE VARMEKILDE
VARMEANLÆG MED EN KOMBINATION AF VARMEOVN OG VANDVARMER
TC
VARMEANLÆG MED VARMEOVNEN SOM ENESTE VARMEKILDE OG PRODUKTION AF
VARMT BRUGSVAND GENNEM KEDEL
TC
NB.: Disse diagrammer er kun vejledende og vvs-installatøren har ansvaret for anlæggets korrekte opbygning.
TILBEHØR:
I diagrammerne ovenfor er der angivet anvendelsen af det tilgængelige tilbehør i EDILKAMIN S.p.A.-listen.
Desuden står de løse dele (veksler, ventiler, osv.) til rådighed hos den lokale forhandler.
All manuals and user guides at all-guides.com
INSTALLATION
TC
- 142 - 142
- -
OVERSIGT
AF: Koldt vand
AL: Forsyning fra vandledning
C: Påfyldning/Integration
GR: Trykregulator
MI: Anlæggets trykside
P: Pumpe (cirkulation)
RA: Radiatorer
RI: Anlægsretur
S: Afløb
ST: Temperatursonde
TC: Varmeovn
V: Kugleventil
VA: Automatisk luftafledningsventil
Vec: Lukket ekspansionsbeholder
VSP: Sikkerhedsventil
VST: Termoafløbsventil
OVERSIGT
ACS: Varmt brugsvand
AF: Koldt vand
AL: Forsyning fra vandledning
C: Påfyldning/Integration
GR: Trykregulator
MI: Anlæggets trykside
P: Pumpe (cirkulation)
RA: Radiatorer
RI: Anlægsretur
S: Afløb
SB: Vandvarmer
ST: Temperatursonde
TC: Varmeovn
V: Kugleventil
VA: Automatisk luftafledningsventil
Vec: Lukket ekspansionsbeholder
VSP: Sikkerhedsventil
VST: Termoafløbsventil
OVERSIGT
ACS: Varmt brugsvand
AL: Forsyning fra vandledning
B: Kedel
C: Påfyldning/Integration
CE: Elektronisk styreenhed
EV2: Magnetventil, 2-vejs
EV3: Magnetventil, 3-vejs
NA: Normalt åben
NC: Normalt lukket
GR: Trykregulator
MI: Anlæggets trykside
P: Pumpe (cirkulation)
RA: Radiatorer
RI: Anlægsretur
S: Afløb
TC: Varmeovn
V: Kugleventil
Vec: Lukket ekspansionsbeholder
VSP: Sikkerhedsventil
