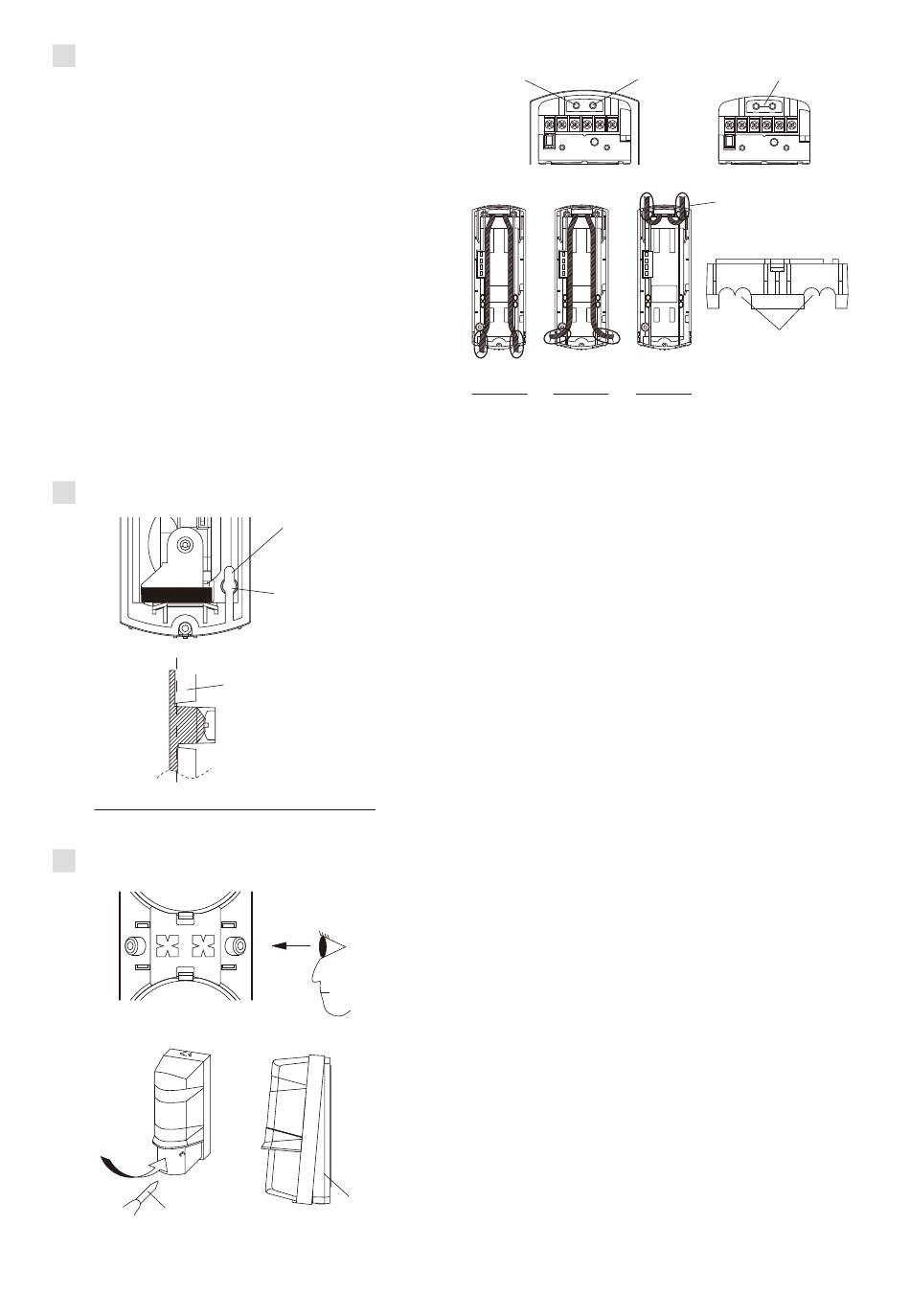

Optex AX-70TN Installationshinweise Seite 5

Anschlüsse
3
Kabel mit folgenden Eigenschaften verwenden:
1) Durchmesser: φ 4–7 mm
2) Bei Verwendung anderer Kabel als oben angegeben die
Kabeldurchführungen mit einem wasserbeständigen
Dichtmittel (Silikon usw.) verschließen, um ein Eindringen
von Wasser durch den Spalt zu vermeiden.
3) Anzahl der Adern: max. 3
In einem Gerät können drei Kabel angeschlossen werden.
Die ankommenden Kabel sollten wie folgt verlegt werden:
* Die Kabelbohrung 2 muss mit einem Schraubenzieher
oder einem ähnlichen Gerät herausgeschlagen
werden.
** Für Kabelbohrung 3 muss die Einführungsöffnung mit
einem Messer oder einem ähnlichen Werkzeug
herausgebrochen werden. Nach Einführung des Kabels
die Kabelöffnung mit einem wasserbeständigen
Dichtmaterial, beispielsweise Silikon, versiegeln, um
Eindringen von Wasser zu vermeiden.
Gerätesockel montieren.
4
Seitenansicht des wasserdichten Steckers
Ausrichtung und Funktionsprüfung
5
Schraubenzieher
Wasserdichter Stecker
Gerätesockel
Sicherungsschraube
Bis in diese
Position eindrücken.
Linie
Kabelbohrung 1 Kabelbohrung 2 *
Abbildung1 Abbildung2
Hinweise zur Beschaltung finden Sie im Folgenden:
Die Aussparung mit einer Zange oder einem ähnlichen
Werkzeug herausbrechen.
Die Klemmen entsprechend Abschnitt
«4. KABELANSCHLUSS» anschließen und den
Gerätesockel von oben in die Montageplatte einschieben.
Dann den Gerätesockel mit den Halteschrauben
festziehen.
Zum Schluss den wasserdichten Stecker bis zu der
gestrichelten Linie eindrücken.
Die optische Achse so ausrichten, dass entsprechend
Abschnitt «5-1, OPTISCHE AUSRICHTUNG» ein
maximaler Empfangspegel gemessen wird. Danach die
Funktion wie in
«6. Funktiossprüfung» beschrieben prüfen.
Die Abdeckung aufsetzen, und die Sicherungsschraube
der Abdeckung festziehen.
Die Kante der Abdeckung muss an der an der Seite des
Gerätesockels vorhandenen Linie anstoßen (siehe linke
Abbildung).
DE-5
Herausschneiden **
Aussparung
Aussparung
Abbildung3
