Kabelanschluss - Optex AX-70TN Installationshinweise

4

KABELANSCHLUSS

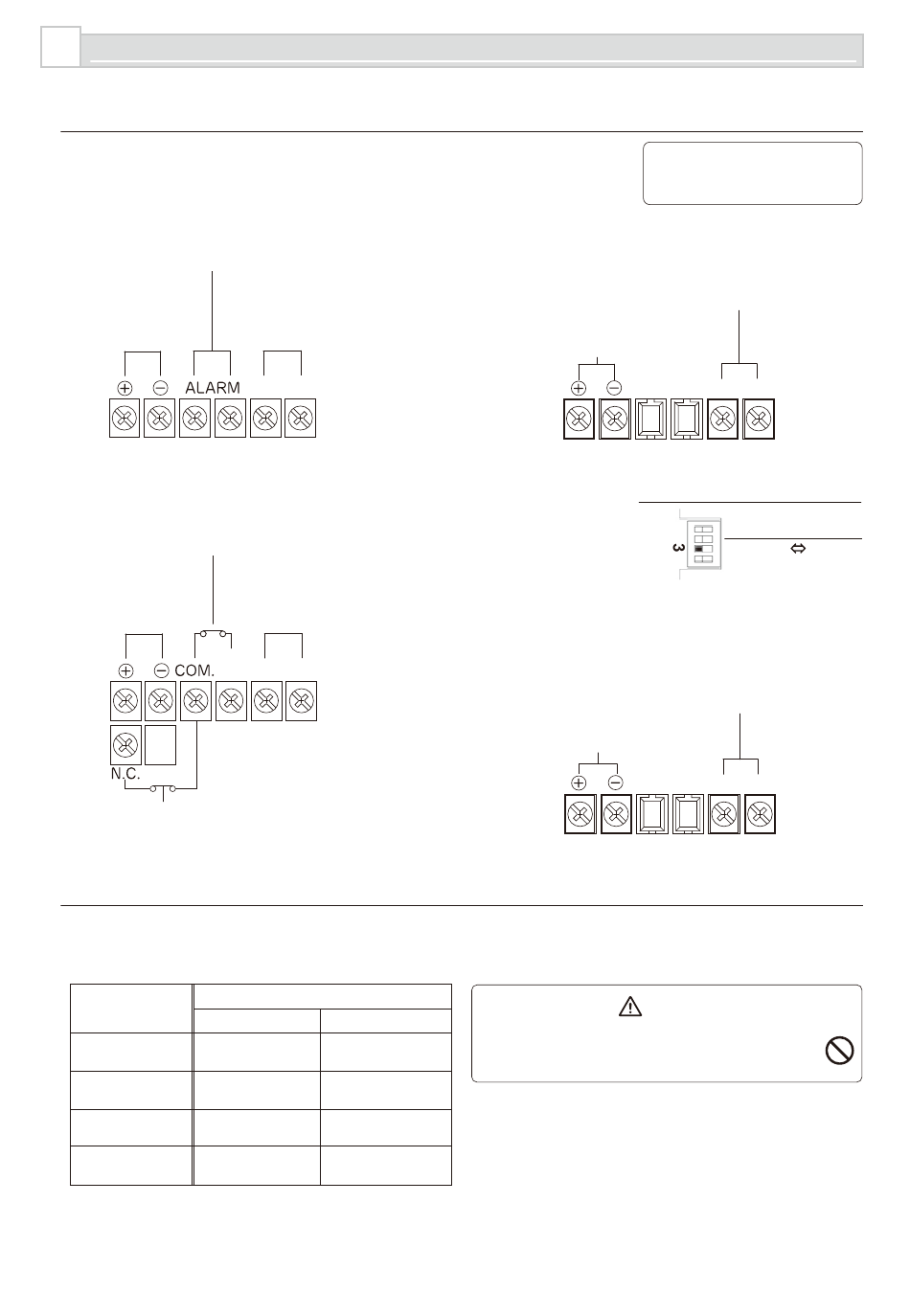

Die entsprechenden Kabel an den Klemmen wie in der folgenden Abbildung anschließen.
-Klemme
[AX-70/130/200TN]
< Empfänger >
Alarmausgang (Schließer)
Potenzialfreier Kontaktausgang
Kontaktschaltleistung: 28 V- und maximal 0,2 A
Betriebsspannung
10,5–28 V-
[AX-100/200TF]
Alarmausgang: Schaltkontakt (Schließer/Öffner)
Bei Verwendung eines Öffners wird der Kontakt nicht geöffnet,
wenn die Betriebsspannung fehlt.
Potenzialfreier Kontaktausgang
< Empfänger >
Kontaktschaltleistung: 28 V- und maximal 0,2 A
Betriebsspannung
10,5–28 V-
N.C./
N.O.
Die Klemme COM sowohl für die Alarmausgabe
als auch die DQ-Schaltung verwenden.
Disqualifikationsausgang (Schließer).
Potenzialfreier Kontaktausgang
Kontaktschaltleistung: 28 V- und maximal 0,2 A
-Leitungslänge zwischen Stromversorgung und Detektor Betriebsspannung und Detektor
• Achten Sie darauf, dass die Kabellänge zum Netzteil innerhalb des in der Tabelle unten dargestellten Bereichs liegt.
• Bei Versorgung von zwei oder mehr Geräten über ein Kabel ergibt sich die maximale Länge durch Division der
Kabellänge in der folgenden Liste durch die Anzahl der verwendeten Geräte.
Aderquerschnitt
AWG22
(0,33mm )
2
AWG20
(0,52mm )
2
AWG18
(0,83mm )
2
AWG16
(1,31mm )
2
Deckelkontaktausgang
(Kontakt öffnet, wenn die Abdeckung
entfernt wird).
Potenzialfreier Kontaktausgang
Kontaktschaltleistung: 28 V- und maximal 0,1 A
TAMPER
Deckelkontaktausgang: (nur Modell BE)
(Kontakt öffnet, wenn die Abdeckung entfernt wird).
Potenzialfreier Kontaktausgang
Kontaktschaltleistung: 28 V- und maximal 0,1A
TAMPER
Betriebsspannung
12 V- 24 V-
500 m 2400 m
700 m 3500 m
1100 m 5500 m
1700 m 8000 m
< Sender>
Deckelkontaktausgang: (nur Modell BE)
(Kontakt öffnet, wenn die Abdeckung entfernt wird).
Potenzialfreier Kontaktausgang
Kontaktschaltleistung: 28 V- und max. 0,1 A
Betriebsspannung
10,5–28 V-
< Sender>
Deckelkontaktausgang: (nur Modell BE)
(Kontakt öffnet, wenn die Abdeckung entfernt wird).
Potenzialfreier Kontaktausgang
Kontaktschaltleistung:28 V- und maximal 0,1 A
Betriebsspannung
10,5–28 V-
Die Nennspannung bzw. den Nennstrom für die Klemmen
bei der Installation nicht überschreiten, da es sonst zu
Bränden oder Schäden an den Geräten kommen kann.
DE-6
Note>>
Spannungsloser Kontaktaus-
gang, nur ohmsche Last
TAMPER
Auswahlschalter mit Schließer/Öffner
AUS
Schließer
TAMPER
ACHTUNG
EIN
Öffner
