Vorsichtsmassnahmen; Teilekennzeichnung - Optex AX-70TN Installationshinweise

1-2

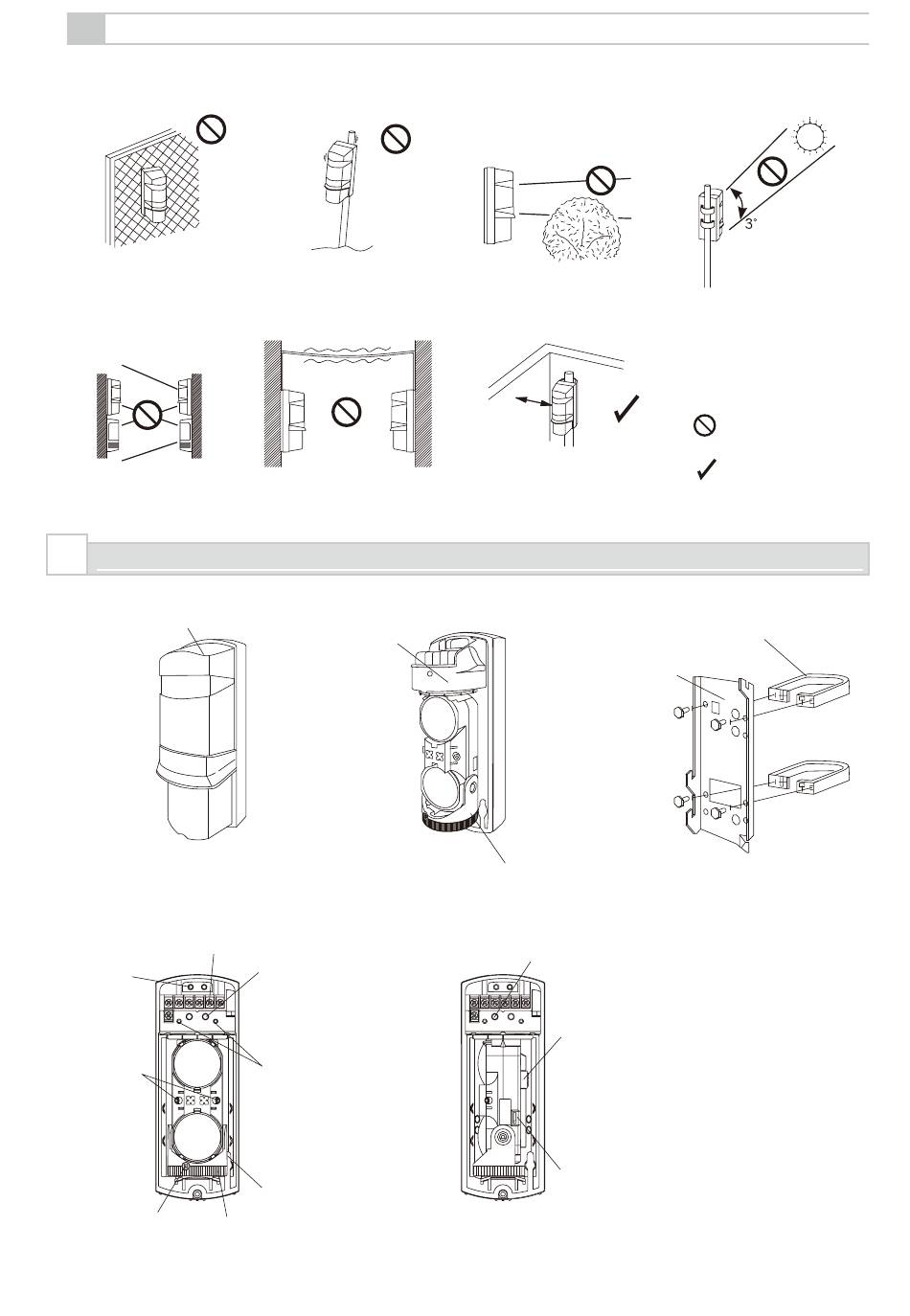

VORSICHTSMASSNAHMEN

Das Gerät nur auf einem
festen Untergrund montieren.
Es dürfen keine anderen
Infrarotstrahlen vom
Empfänger erfasst werden.
Empfänger
Sender
Sender
(Anderes Modell)
2

TEILEKENNZEICHNUNG

Abdeckung
Klemmen
Kabeldurch-
führung
View Finder
Vertikale
Horizontal
Ausrichtung
Einstellrädchen
Schraube
Das Gerät nicht auf
unsicherem Untergrund montieren.
Antennenverkabelungen
vermeiden.
Gerätesockel
LED-
Übertrangungszustand
(Sender)
Alarmanzeige-LED
(Empfänger)
Überwachungs-
buchse
(Empfänger)
Wassergeschützer
Stecker
DE-3
Das Gerät nicht an Stellen installieren,
an denen Objekte durch den Wind
bewegt werden, beispielsweise
Wäsche oder Pflanzen, die den
Infrarotstrahl unterbrechen können.
Die Geräte mit mehr als einem
Meter Abstand von einem Zaun
oder einer Mauer montieren.
1 m
Pfostenmontagehalterung
Montageplatte
Optische Einheit
Alarmspeicher (Empfänger)
(Siehe «7-2 ALARMSPEICHER < NUR AX-100/200TF >»)
Auswahl-DIP-Schalter
(Siehe Abschnitt «4.
KABELANSCHLUSS»,
«5-2 STRAHLUNTERBRECHUNGSZEIT»
und «7-2, ALARMSPEICHER
< NUR AX-100/200TF >»)
Auswahlschalter
(Siehe «5-3 VIER AUSWÄHLBARE
STRAHLFREQUENZEN
(* NUR BEI AX-100/200TF).
Den internen Empfänger
vor direkter Sonnenein-
strahlung schützen.
Dieses Symbol weist
auf Verbot.
Dieses Symbol weist
auf Empfehlung.
