AUSRICHTUNG

5-1

OPTISCHE AUSRICHTUNG

Die optische Ausrichtung ist die wichtigste Einstellung zur Erhöhung der Zuverlässigkeit. Entsprechend den
Schritten in den Punkten 1. und 2. in diesem Kapitel mit der Überwachungsbuchse den Ausgangspegel bei der
Ausrichtung kontrollieren und den maximalen Pegel einstellen.

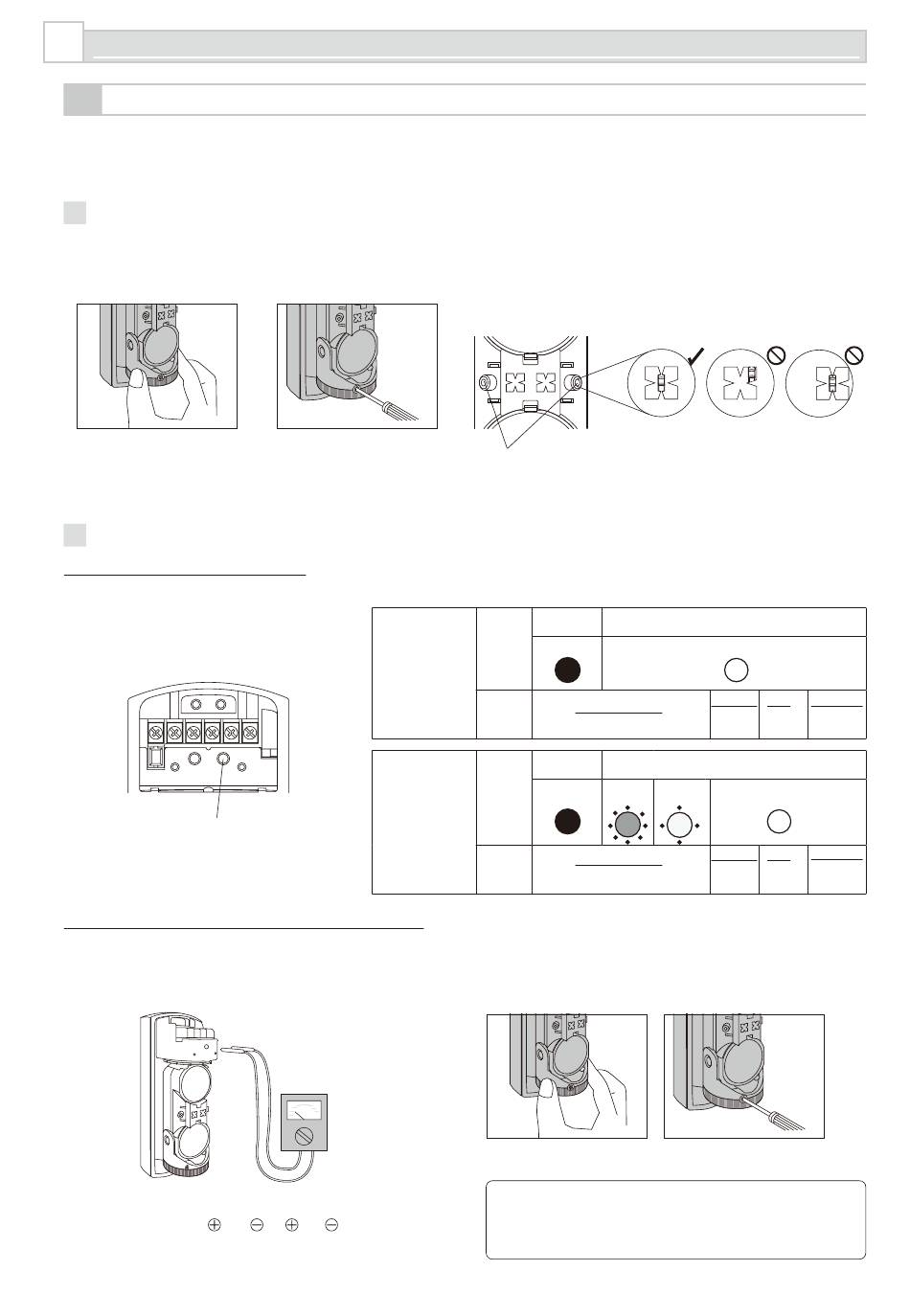

Grobausrichtung mit dem Sucher
1
• Beim Blick durch den Sucher das Einstellrädchen so drehen, dass sich der andere Detektor in der Mitte des
Suchers befindet.
< Horizontale Ausrichtung > < Vertikale Ausrichtung >
Zur Ausrichtung das Einstell-
rädchen für die horizontale
Ausrichtung drehen.
Überprüfung der LEDs und der Feineinstellung
2
Überprüfung der Alarmanzeige
• Nach der Grobausrichtung mit dem Sucher
den Empfangsstatus des Infrarotstrahles mit
der Alarmanzeige überprüfen.
< Empfänger >
Alarmanzeige
Feineinstellung mit der Überwachungsbuchse.
• Nach der Überprüfung des Empfangspegels der optischen Achse mit der Alarmanzeige die Feineinstellung für
Sender und Empfänger mit einem Voltmeter durchführen, bis an der Überwachungsausgangsbuchse eine
maximale Spannung anliegt, die mindestens dem Pegel «Gut" entspricht.
< Empfänger>
Das Voltmeter auf 5 bis 10 V- einstellen und die
Voltmeterprüfspitzen und
Überwachungsbuchse halten.
Zur Einstellung das Einstellräd-
chen für die vertikale Aus-
richtung mit einem Schrauben-
zieher drehen.
Verhältnis zwischen der Spannung an der Überwachungsbuchse und
dem Empfangspegel der optischen Achse.
AX-70/130/200TN
AX-100/200TF
an und der
DE-7
•
Für die vertikale/horizontale Ausrichtung entsprechend der
folgenden Abbildung vorgehen.
Die Ausrichtung kann
abgeschlossen werden.
Sucher
Lichtstrahl
unterbrochen
Alarman-
EIN (rot)
zeige
Überwa-
Neu ausrichten
chungs-
Weniger als 2,2 V
buchse
Lichtstrahl
unterbrochen
Schnelle
Alarman-
Blinkimpulse
EIN (rot)
zeige
Überwa-
Neu ausrichten
chungs-
Weniger als 1,0 V
buchse
< Empfänger / Sender >
Horizontale/vertikale Ausrichtung
Hinweis:>>
Bei der Einstellung mithilfe der Überwachungsbuchse
die optische Einheit nicht mit der Hand, der
Prüfschnur oder ähnlichen Teilen verdecken.
Neuausrichtung
(Beispiel)
Der Infrarotstrahl befindet
sich nicht genau in der
Mitte des Suchers.
Lichtstrahl wird empfangen
AUS
Ausreichend Gut Ausgezeichnet
2,2 V 2,5 V 2,9 V
oder mehr oder mehr oder mehr
Lichtstrahl wird empfangen
Schnelle
Blinkimpulse
AUS
Ausgezeichnet
Ausreichend Gut
1,0 V 2,0 V 2,5 V
oder mehr oder mehr oder mehr
