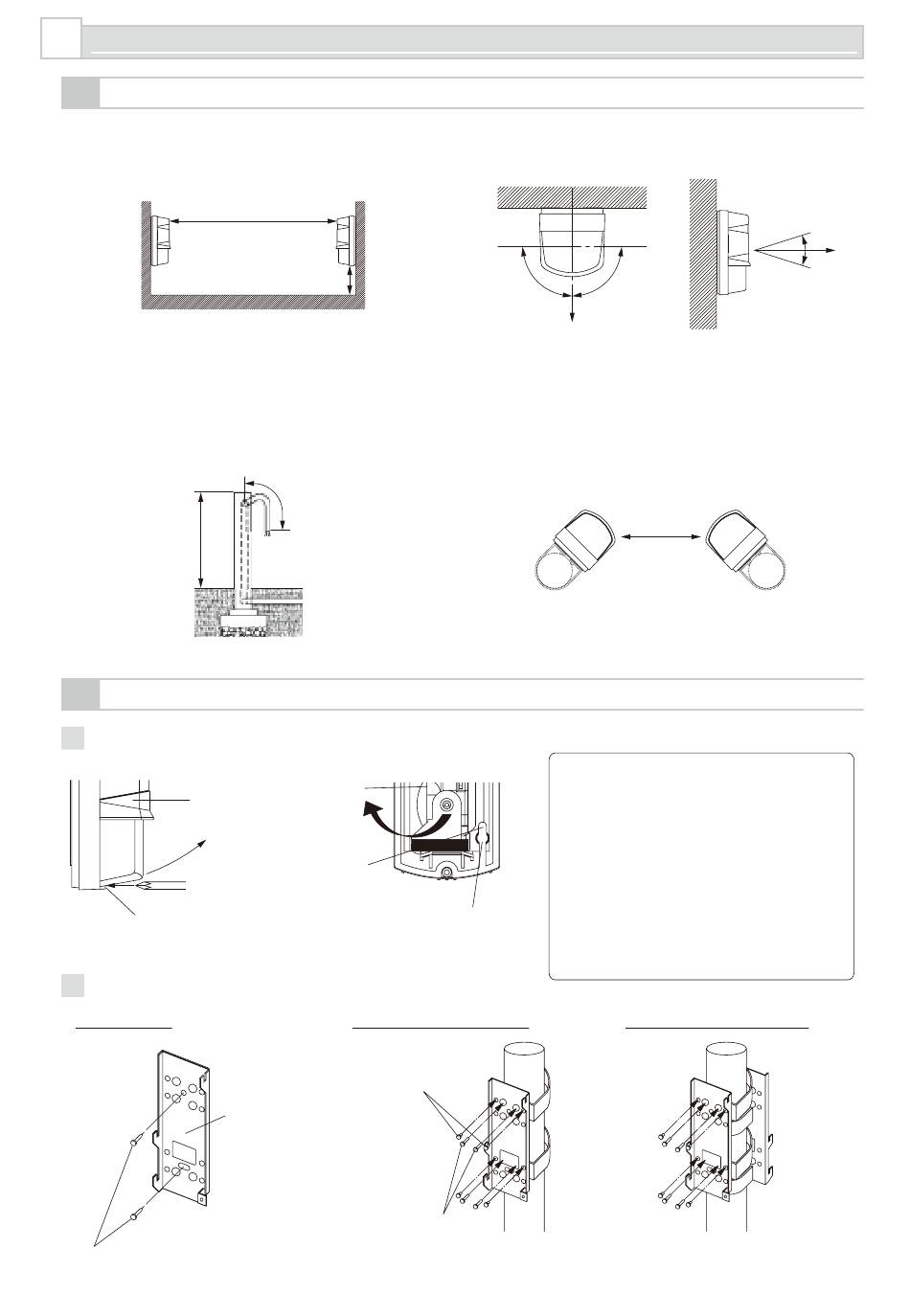

INSTALLATION

3-1

HINWEIS

Erkennungsbereich und Installation
Abstände zwischen Empfänger und
Sender.
AX-70TN : 20 m
Pfostenmontage
Der Pfostendurchmesser sollte 1 1/4 Zoll bis 1 7/8 Zoll
(32 bis 48 mm) betragen. (Standardrohr 1 1/4 Zoll
oder 1 1/2 Zoll)
ca. 1 m
3-2

INSTALLATIONSVERFAHREN

Abdeckung abnehmen und Schraube lösen.
1
Haube
Abdeckungssicherungsschrauben
Montageplatte montieren.
2
Wandmontage
Wandmontageschrauben
0,7–1 m
ca. 60 cm
Optische
Einheit
Wasserdichter
Stecker
Sicherungsschraube
für Gerätesockel.
Pfostenmontage (1 Platte)
Montageplatte
Sicherungs-
schrauben
Montageplatte
Sicherungsschrauben
für den Pfosten
Einstellwinkel
Horizontal
180° (±90°)
Nicht empfohlener Montagewinkel
Bei der Montage mit diesen Winkeln unten muss der
maximale Erkennungsbereich auf etwa die Hälfte des
ursprünglichen Erkennungsbereichs reduziert
werden. (Abschwächung der Strahlen durch die Ecke
der Abdeckung)
Sender
Hinweis>>
Bei Abnahme der Abdeckung nicht die
Finger in die Haube stecken, da diese
dadurch beschädigt werden
1) Die Sicherungsschraube für die
Abdeckung lockern, und die Abdeckung
abnehmen.
2) Die optische Einheit drehen, und den
wassergeschützter Stecker öffnen.
3) Die Sicherungsschraube des
Gerätesockels lockern und die
Montageplatte nach unten schieben,
um den Gerätesockel freizugeben.
DE-4
Vertikal
10° (±5°)
Empfänger
Pfostenmontage (2 Platten)
