Luftfi Lterung - Elmo Rietschle Zephyr C-VLR 60 Originalbetriebsanleitung

Wartung und Instandsetzung
7.2.2 Luftfi lterung
f
2
m
2

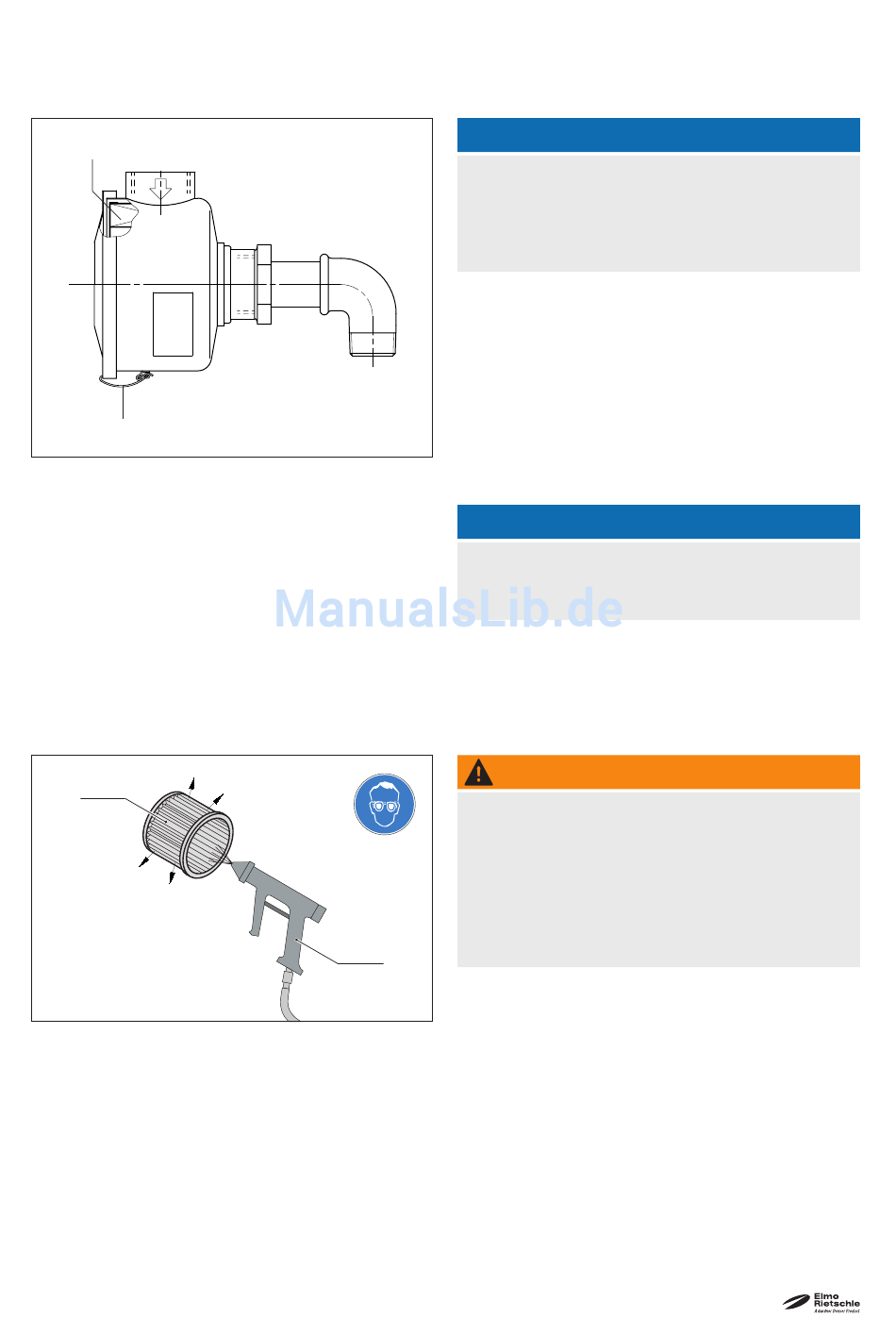

Abb. 8 Vakuumdichter Ansaugfi lter
f Filterpatrone
2
m Spannklammer
2
1
Abb. 9 Filterpatrone ausblasen
1 Filterpatrone
2 Druckluft
24 |
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
ACHTUNG
Ungenügende Wartung des Luftfi lters
Die Leistung der Maschine vermindert sich und
Schäden an der Maschine können die Folge sein.
Vakuumdichter Ansaugfi lter (C-VLR 60)
Die Filterpatrone (Abb. 8/f
Ansaugfi lters (Abb. 2/S) ist monatlich oder je nach
Verunreinigung öfters durch Ausblasen von innen
nach außen zu reinigen. Trotz Reinigen des Filters
wird sich dessen Abscheidungsgrad zunehmend
verschlechtern. Deshalb sollte der Filter halbjährlich
erneuert werden.
Filterpatrone (Abb. 8/f
klammern (Abb. 8/m
ACHTUNG
Beim Reinigen der Filterpatrone diese nicht
beschädigen.
Siebfi lter (C-VLR 100 - 500)
Der im Ansaugkasten (Abb. 3/S
Siebfi lter ist je nach Verunreinigung des angesaug-
ten Mediums mehr oder weniger oft durch Auswa-
schen bzw. Ausblasen zu reinigen oder zu ersetzen.
WARNUNG
Verletzungsgefahr beim Umgang mit Druckluft
Beim Ausblasen mit Druckluft können mitgerissene
Festkörper oder aufgewirbelter Puderstaub Augen-
verletzungen verursachen.
Tragen Sie deshalb beim Reinigen mit Druckluft
immer Schutzbrille und Staubschutzmaske.
2
) des vakuumdichten
2
) kann nach lösen der Spann-
2
) entnommen werden.
2
, 4/S ) eingebaute
