Inbetriebnahme
E-Hand-Schweißen
6.9.1
Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
70
Beschreibung
0
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung

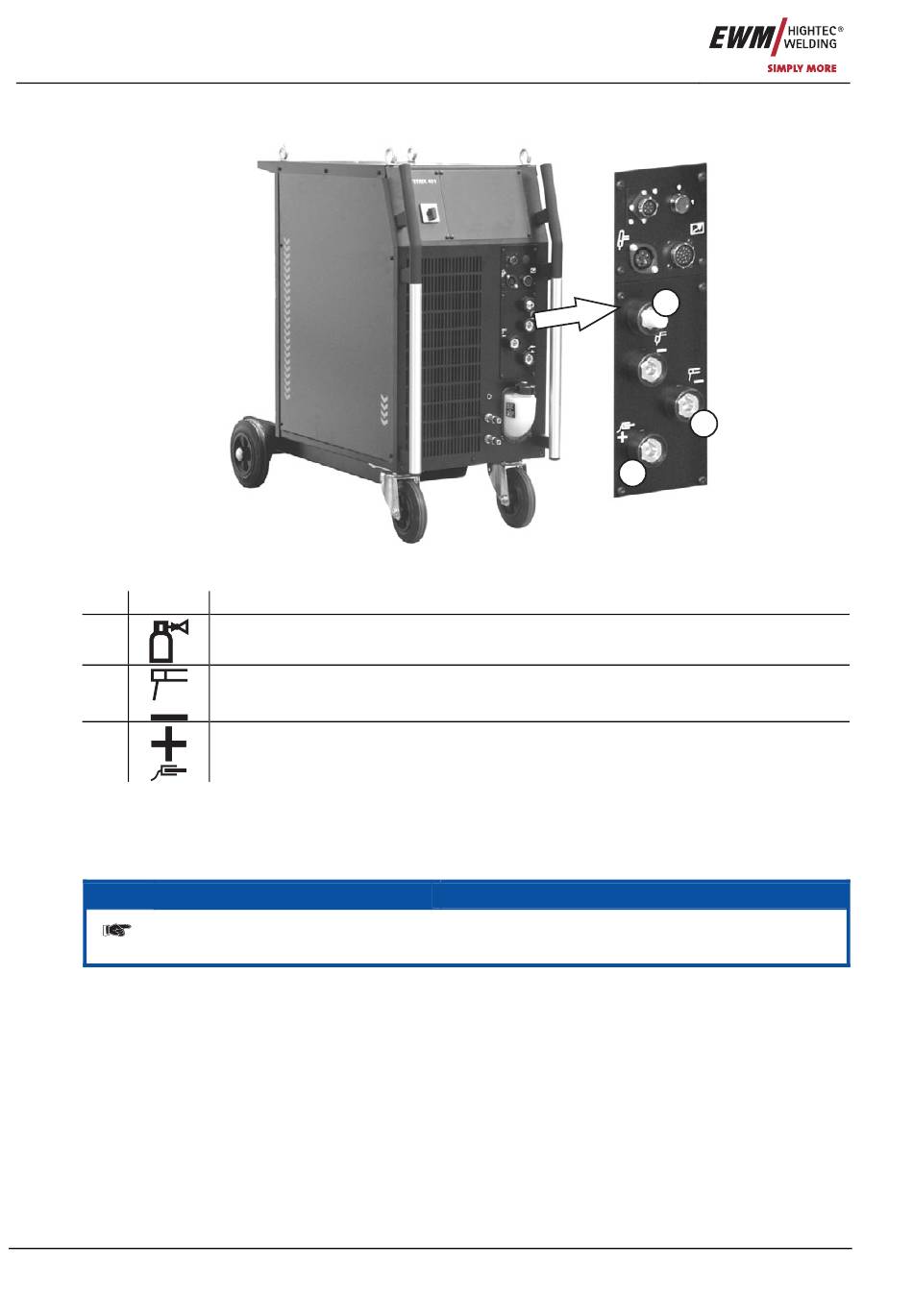

Abbildung 6-6
HINWEIS
1
2
3
Art. Nr.: 099-000089-EWM00
