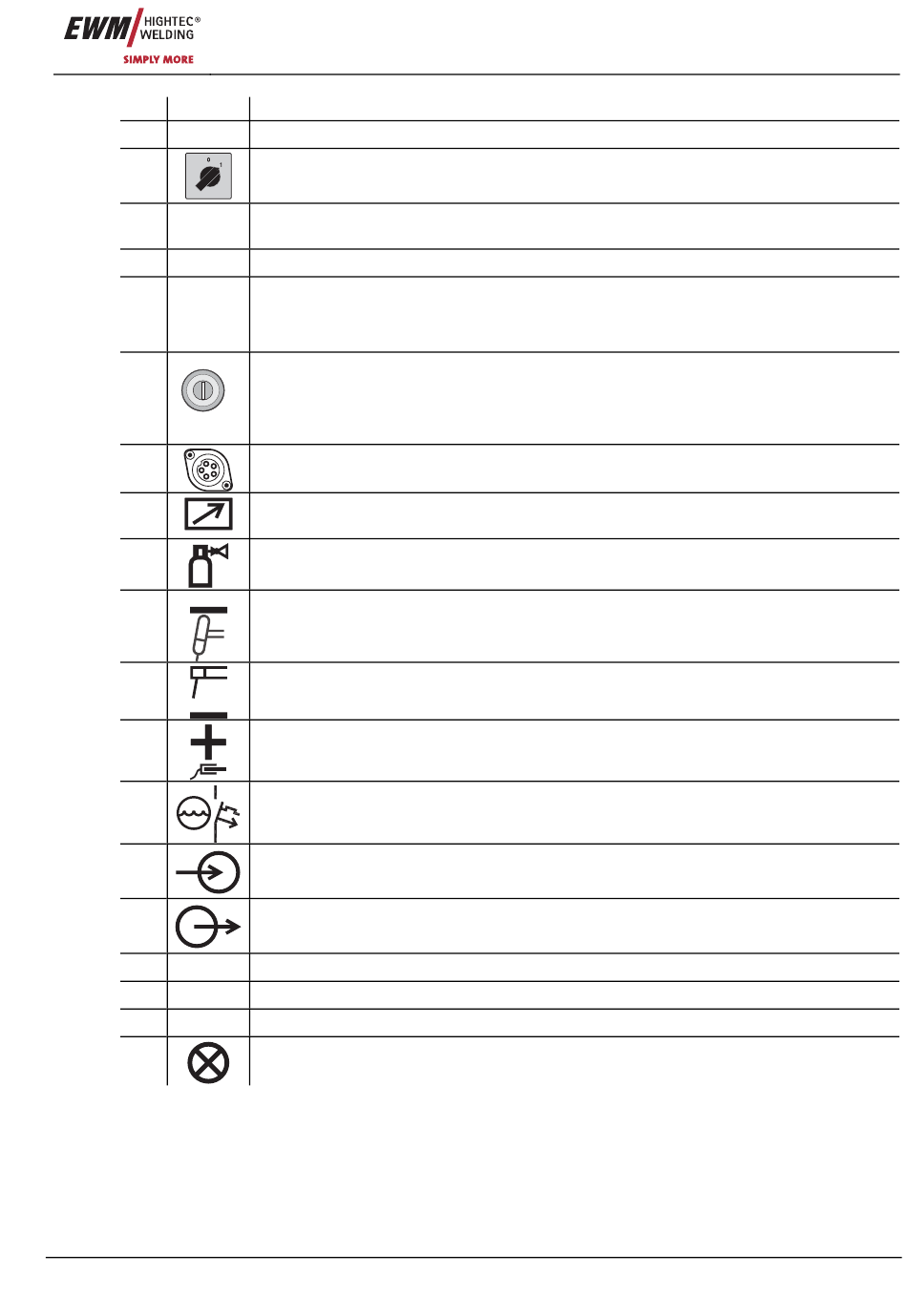

Pos. Symbol
1
2
3
4
5
0
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Art. Nr.: 099-000089-EWM00
Beschreibung
0
Kranöse
Hauptschalter, Gerät Ein/Aus
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Transportgriff
Anschlussbuchse, 8-polig / 12-polig
8-polig:
Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
1
Stellung „0" > Änderungen nicht möglich.
Beachte Kapitel „Schlüsselschalter"
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Taster Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen.
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Verschlussdeckel Kühlmitteltank
Kühlmitteltank
Eintrittsöffnung Kühlluft
Anzeige Betriebszustand
Leuchtet wenn Gerät eingeschaltet und betriebsbereit ist.
Gerätebeschreibung
TETRIX 301-521
17
