Inbetriebnahme
WIG-Schweißen
6.8
WIG-Schweißen
6.8.1
Anschluss Schweißbrenner
Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten!
•
passende Wolframelektrode und
•
entsprechende Schutzgasdüse montieren.
•
Betriebsanleitung zum WIG-Schweißbrenner beachten!
Pos. Symbol
1
2
3
4
5
6
7
66
Beschreibung
0
Anschlussbuchse, 8-polig / 12-polig
8-polig:
Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
6
7

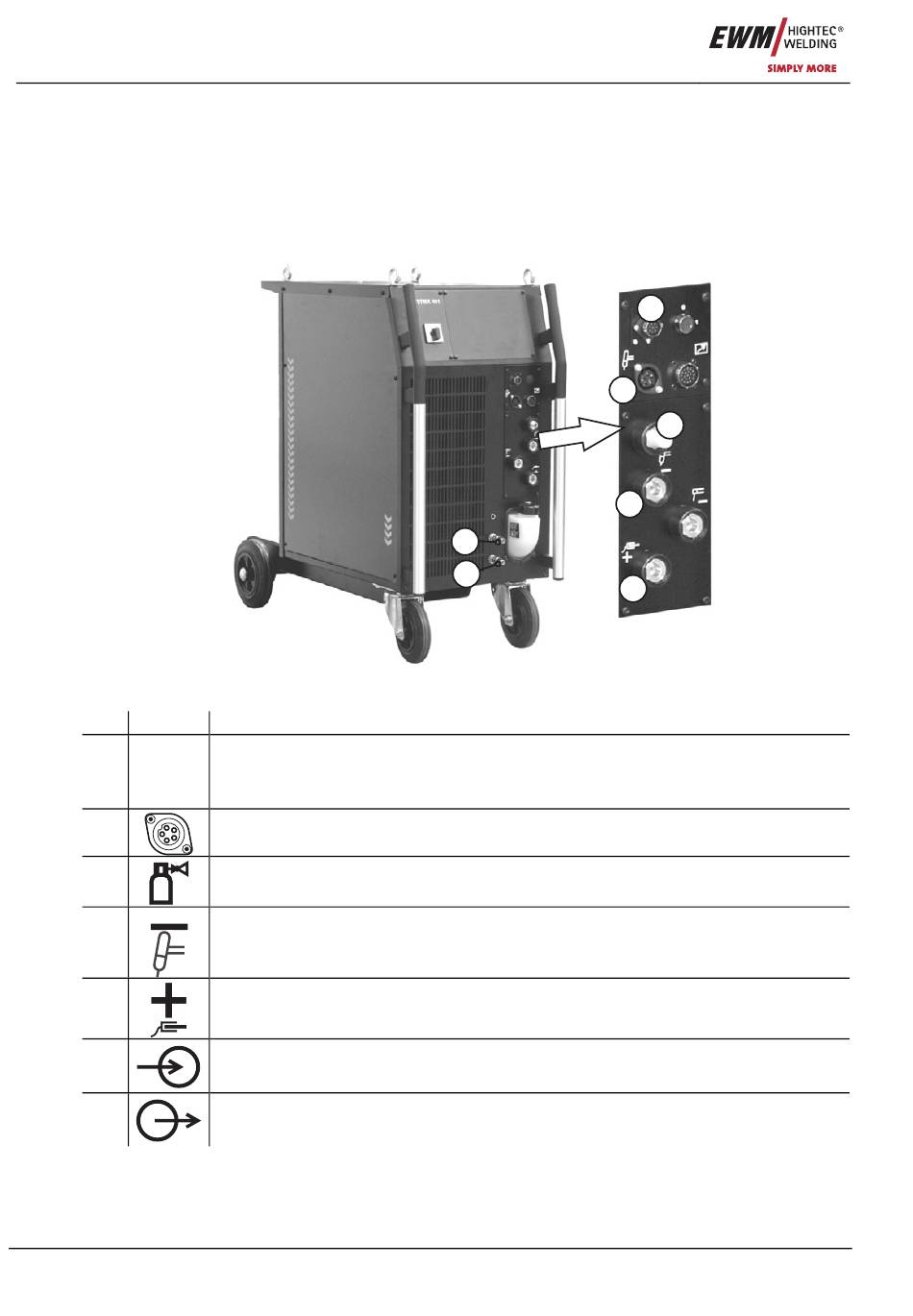

Abbildung 6-3
1
2
3
4
5
