2.5

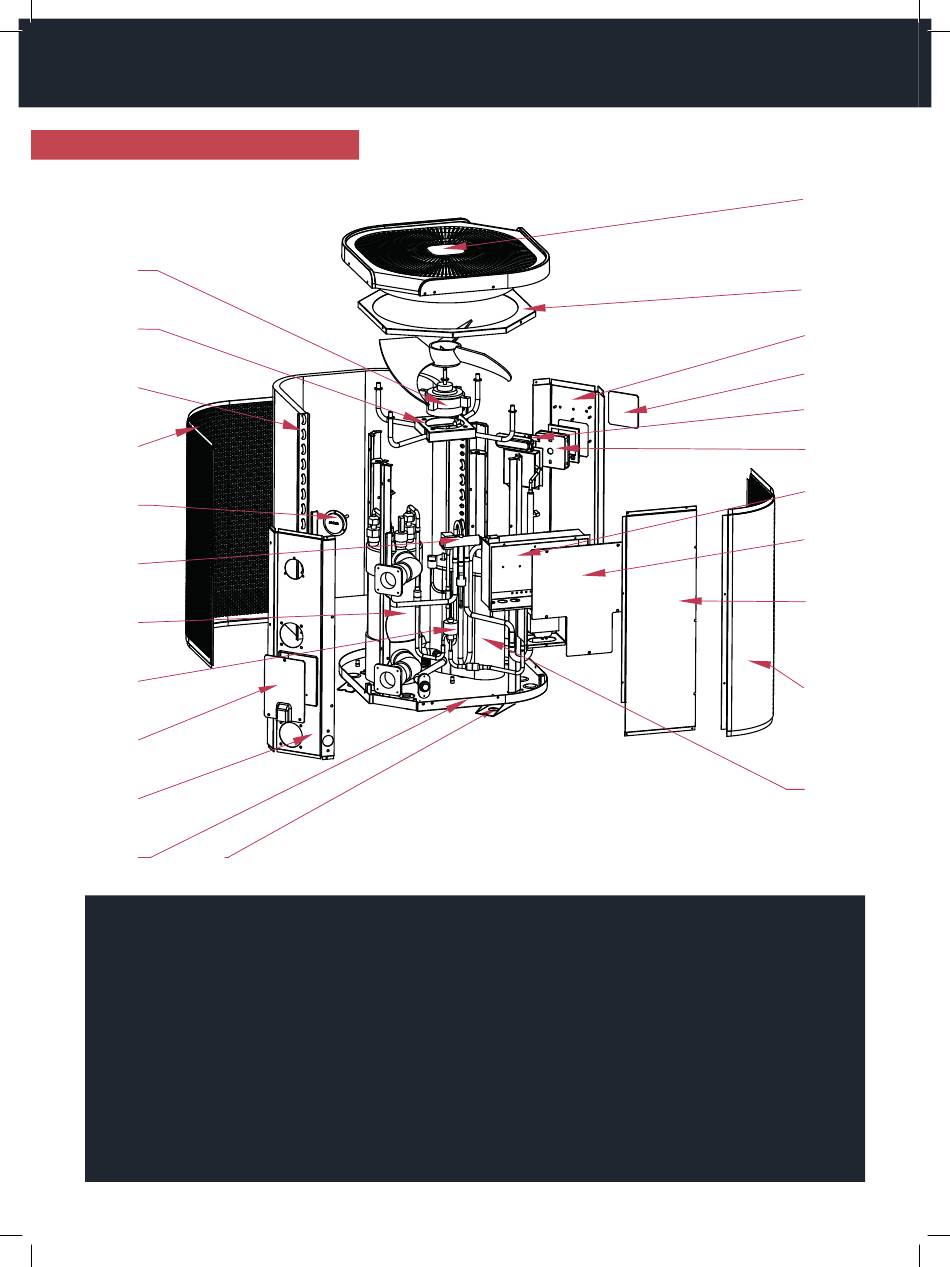

Explosionsdarstellung
12
11
10
9
8
7
6
5
4
3
1
2
1. Gestell
2. Rahmenkonstruktion
3. Abdeckplatte links
4. Klemmleiste für Elektroanschluss
5. Elektronisches Expansionsventil
6. Wärmetauscher
7. Vierwegeventil
8. Manometer
9. Linkes Schutzgitter
10. Verdampfer
11. Ventilator-Rahmenkonstruktion
12. Ventilator-Motor
2. Beschreibung
13. Deckplatte
14. Oberer Rahmen
15. Frontplatte
16. Controller Glasfolie
17. LED-Anzeige
18. Bedienfeld
19. Elektroschaltkasten
20. Abdeckung Schaltkasten
21. Abdeckplatte rechts
22. Rechter Grill
23. Kompressor
12
13
14
15
16
17
18
19
20
21
22
23
