Explosionsdarstellung - poolstar POOLEX Q-Line 7 Installations Und Gebrauchs Anleitung

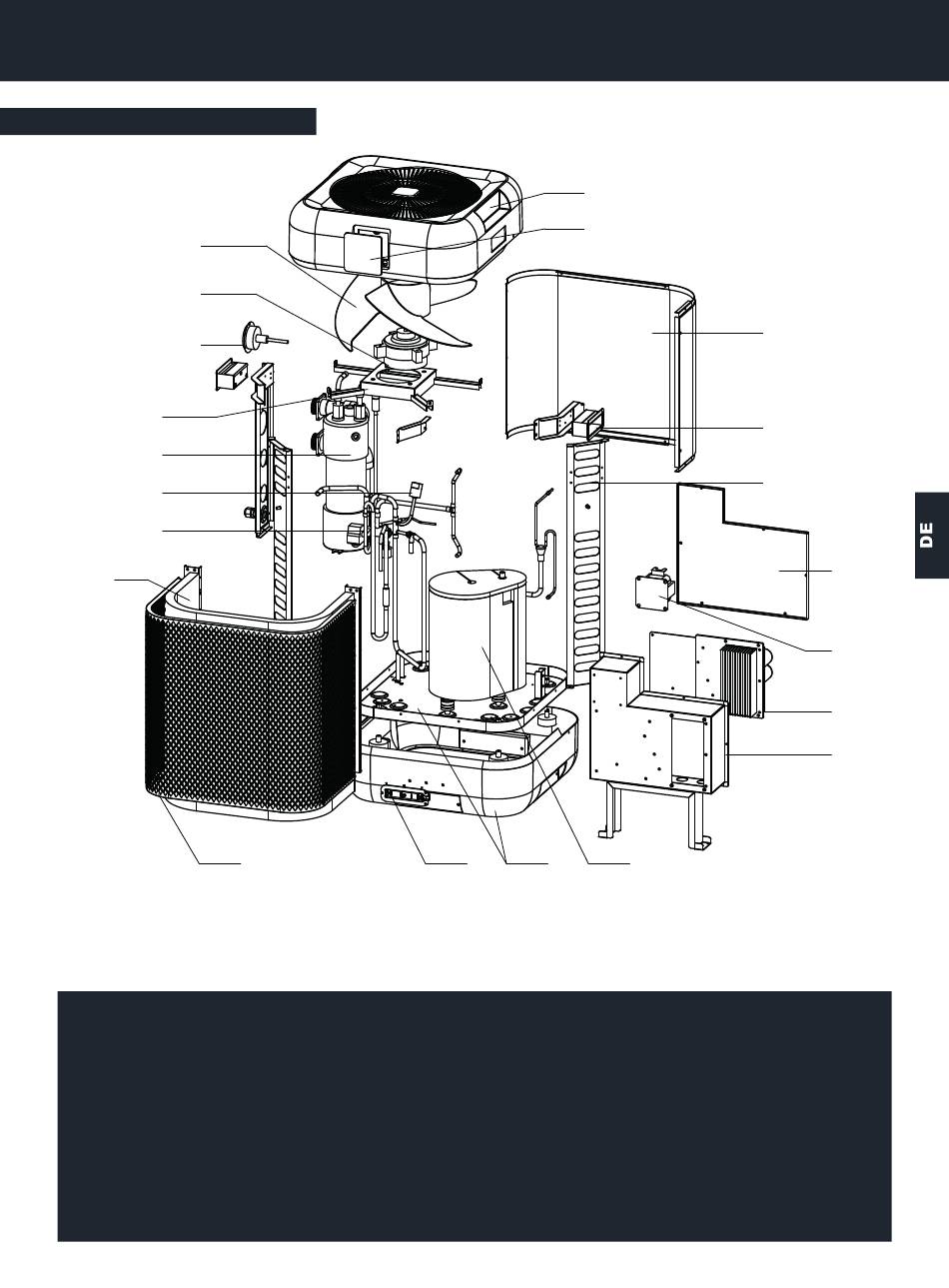

2.5 Explosionsdarstellung

11
12
13
14
15
16
17
18
19
1. Deckplatte
2. Bedienfeld
3. Rückplatte
4. Griff
5. Rahmenkonstruktion
6. Abdeckung Schaltkasten
7. Elektrischer Kondensator
8. Wechselrichtermodul
9. Elektroschaltkasten
10. Kompressor
11. Ventilator-Rotor
2. Beschreibung
20
12. Ventilator-Motor
13. Manometer
14. Ventilator-Rahmenkonstruktion
15. Wärmetauscher
16. Durchflusssensor
17. Vierwegeventil
18. Verdampfer
19. Ventilator-Schutzgitter
20. LED-Anzeige
21. Gestell
11
1
2
21 10
3
4
5
6
7
8
9
