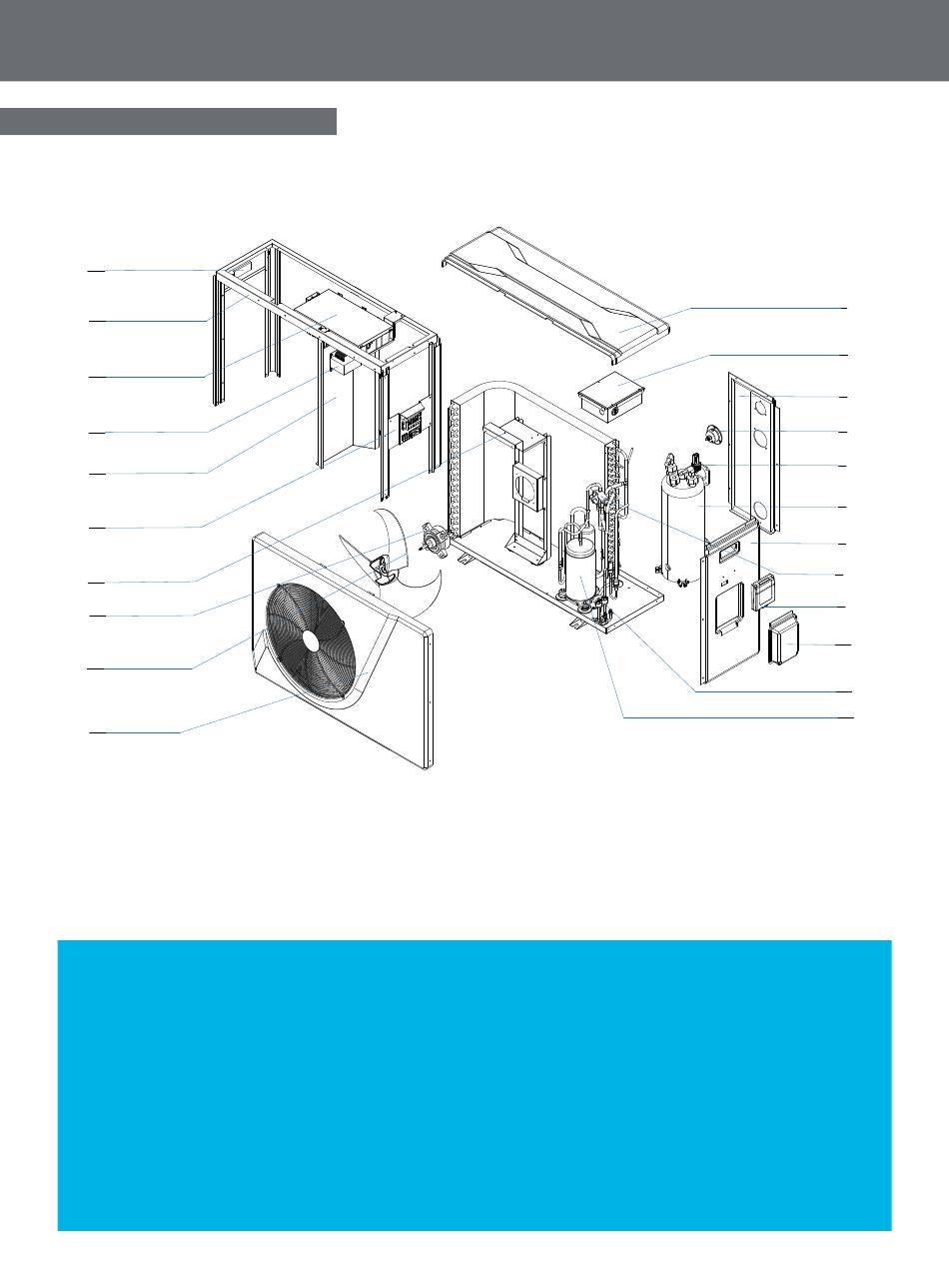

2.5 Explosionsdarstellung

22
21
20
19
18
17
16
15
14
13
1. Oberes Feld
2. Elektrischer Steuerkasten
3. Hinteres Feld
4. Druckmesser
5. Durchflusssensor
6. Wärmetauscher
7. Rechtes Feld
8. Gasleitung
9. Elektrischer Steuerkasten
10. Abdeckung des elektrischen Kastens
11. Drucksensor hp/bp
2. Beschreibung
12. Kompressor
13. Frontfeld
14. Gebläserad
15. Gebläsemotor
16. Gebläsehalterung
17. Elektrische Klemmleiste
18. Zentrale Halterung
19. Elektrischer Wandler
20. Elektrischer Steuerkasten
21. Grundplatte
22. Gerader Griff
