2.3 Anzeige des RockSchmidt
Einzel-
Statistik
messung

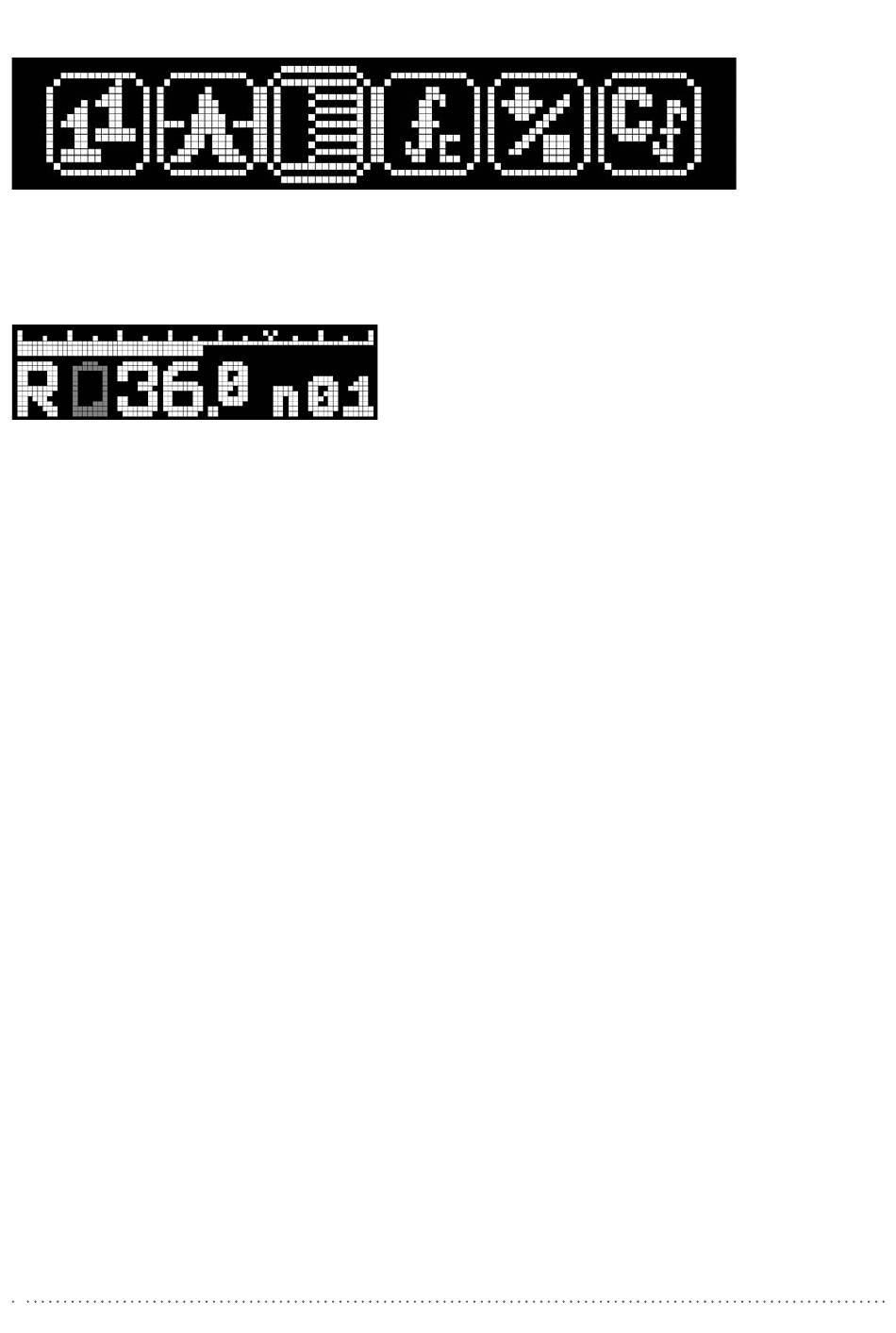

Nach einem Prüfschlag wird in der Regel Folgendes angezeigt:
Eine pseudo-analoge Skala zur visuellen Darstellung des Messwerts.
Der tatsächliche Rückprallwert, bestehend aus zweieinhalb Ziffern.
Ein Zähler zur Anzeige der Anzahl der gültigen Prüfschläge einer Messreihe.
Warnungen bei niedrigem Akkustand oder niedriger Schlagenergie (siehe Abschnitt 8) werden zwi-
schen dem Einheitensymbol "R" und dem Rückprallwert angezeigt.
2.4 Funktionsweise der Benutzerschnittstelle
Diese einfachen Vorgänge reichen aus, um durch das Menü des RockSchmidt zu navigieren, das
Gerät einzurichten, Messungen vorzunehmen sowie Ergebnisse und Einstellungen anzuzeigen.
KIPPEN
Durch Heben der linken Seite des Geräts (auf der sich der Schlagbolzen befindet)
wird zu den Symbolen links von der Anzeigemitte gewechselt, durch Heben der rech-
ten Seite (auf der sich die Taste SELECT befindet) wird zu den Symbolen rechts von
der Anzeigemitte gewechselt.
DREHEN Beim Drehen bleibt das Gerät in horizontaler Position, die Anzeige wird jedoch vom
Benutzer weg oder zu diesem hin bewegt.
AUS-
Zum Auswählen die Taste SELECT drücken.
WÄHLEN
TIPPEN
Beim Tippen wird der Schlagbolzen kurz ins Gehäuse hineingedrückt, ohne dass ein
Schlag ausgelöst wird.
PRÜF-
Der Schlagbolzen wird bis zum Auslösen eines Prüfschlags ins Gehäuse hineinge-
SCHLAG
drückt.
8
Übersicht Umwertekurve Einheiten Korrekturfaktor
