Installation
6.3
Montage

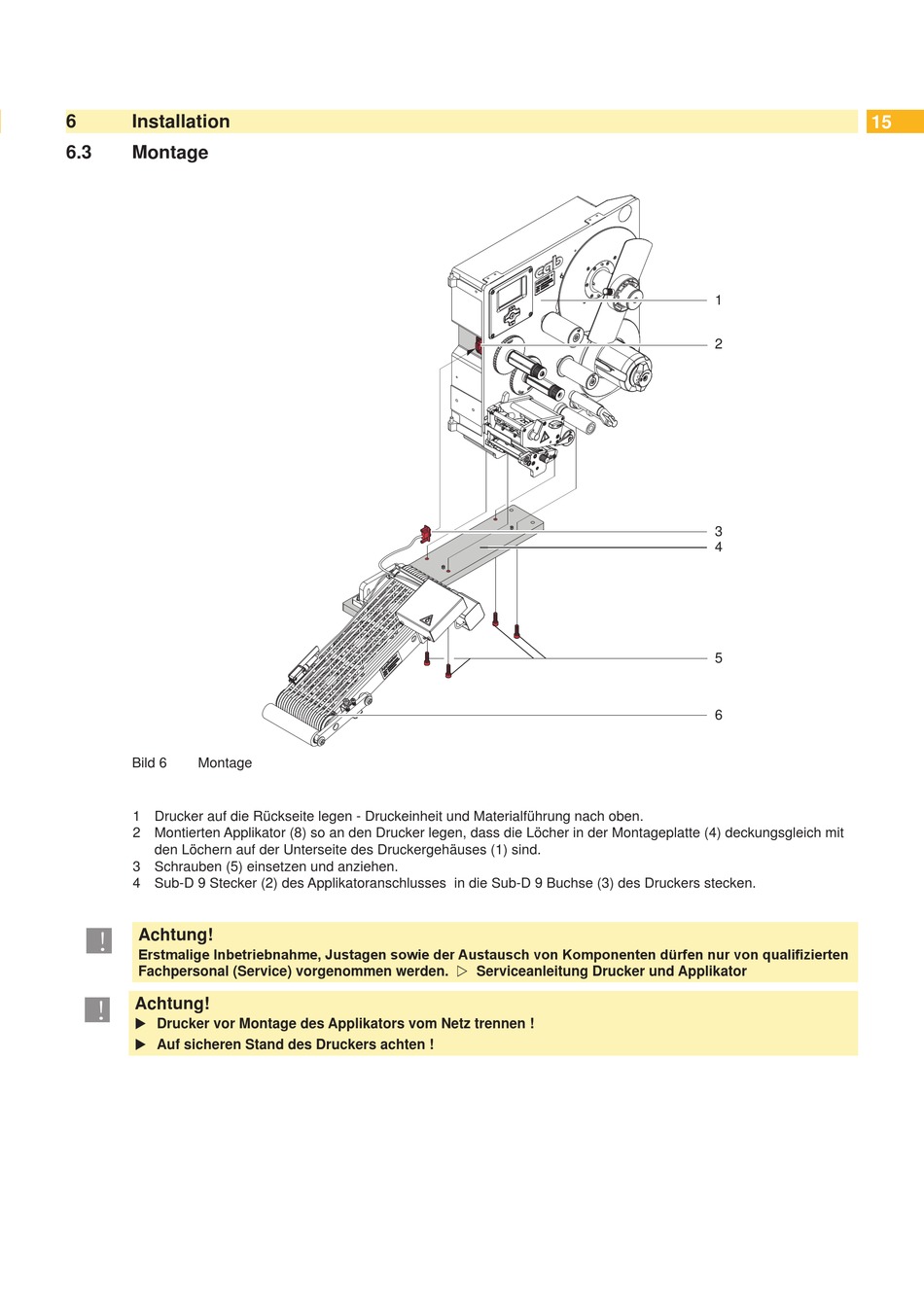

Bild 6
Montage
1 Drucker auf die Rückseite legen - Druckeinheit und Materialführung nach oben.
2 Montierten Applikator (8) so an den Drucker legen, dass die Löcher in der Montageplatte (4) deckungsgleich mit
den Löchern auf der Unterseite des Druckergehäuses (1) sind.
3 Schrauben (5) einsetzen und anziehen.
4 Sub-D 9 Stecker (2) des Applikatoranschlusses in die Sub-D 9 Buchse (3) des Druckers stecken.
!
Achtung!
Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten
Fachpersonal (Service) vorgenommen werden. Serviceanleitung Drucker und Applikator
!
Achtung!
Drucker vor Montage des Applikators vom Netz trennen !
Auf sicheren Stand des Druckers achten !
