4.3.3
Einstellung der Schweißparameter im Funktionsablauf
Die Einstellung eines Schweißparameters im Funktionsablauf erfolgt durch Drücken (Anwahl) und Drehen
(Navigation zum gewünschten Parameter) des Click-Wheels. Durch nochmaliges Drücken wird der ge-
wählte Parameter zur Einstellung ausgewählt (Parameterwert und entsprechende Signalleuchte blinken).
Durch anschließendes Drehen wird der Parameterwert eingestellt.
Während der Schweißparametereinstellung blinkt der einzustellende Parameterwert in der linken
Anzeige. In der rechten Anzeige wird ein Parameterkürzel bzw. eine Abweichung des vorgegebenen
Parameterwertes nach oben oder unten symbolisch dargestellt:

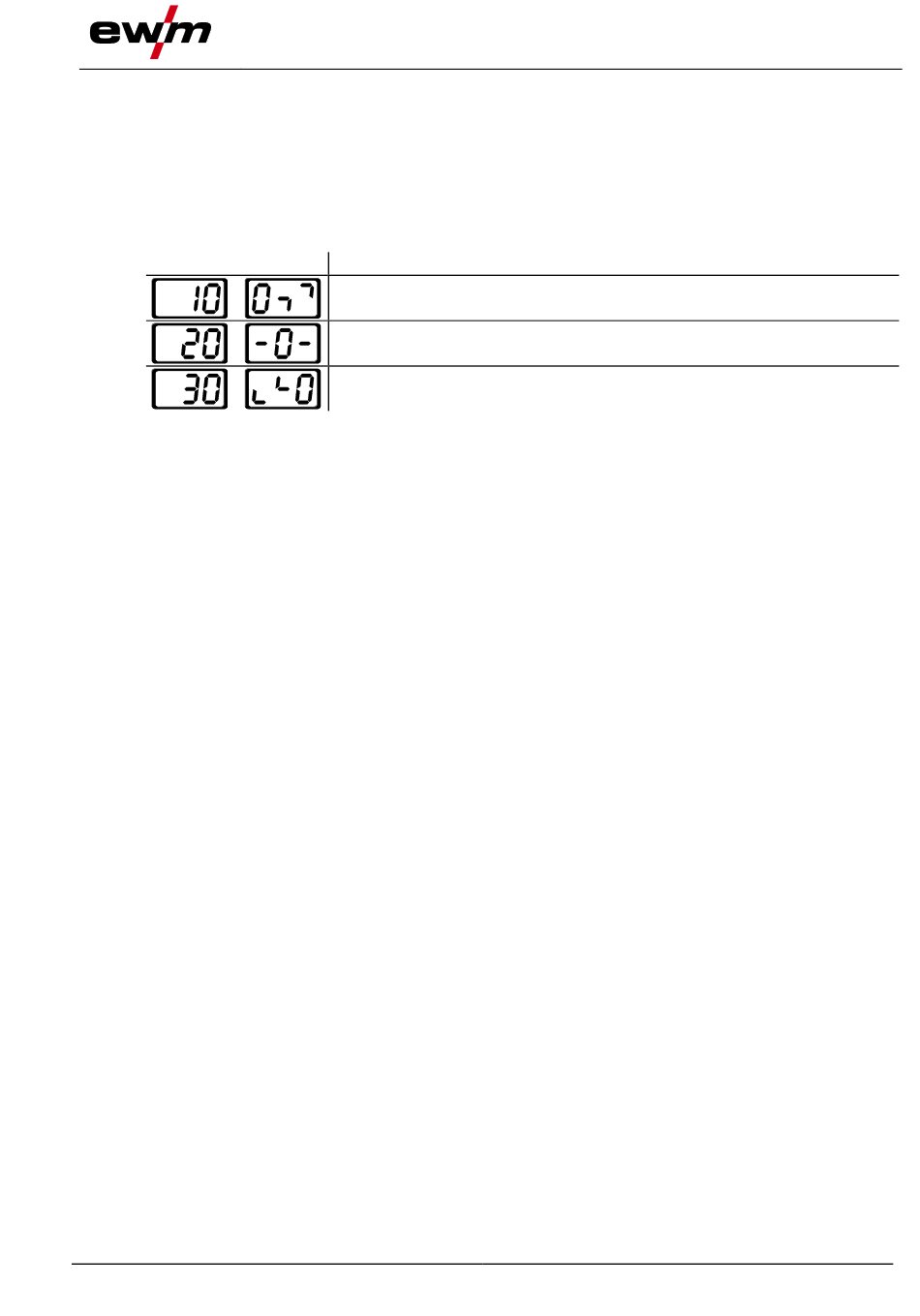

Anzeige
4.3.4
Erweiterte Schweißparameter einstellen (Expertmenü)
Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung
einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl und Dar-
stellung dieser Parameter erfolgt in Abhängigkeit des zuvor gewählten Schweißverfahrens bzw. der Funk-
tionen.
Die Anwahl erfolgt durch einen langen Druck (> 2s) auf den Steuerungsknopf. Entsprechenden
Parameter / Menüpunkt durch Drehen (navigieren) und Drücken (bestätigen) des Steuerungsknopfes
anwählen.
Zusätzlich bzw. alternativ können die Drucktasten rechts und links neben dem Steuerungsknopf zur
Navigation genutzt werden.
4.3.5
Grundeinstellungen ändern (Gerätekonfigurationsmenü)
Im Gerätekonfigurationsmenü können Grundfunktionen des Schweißsystems angepasst werden. Die Ein-
stellungen sollten ausschließlich von erfahrenen Anwendern verändert werden > siehe Kapitel 5.6.
099-00T405-EW500
14.02.2022
Gerätesteuerung - Bedienelemente
Bedeutung
Parameterwert erhöhen
Um die Werkseinstellungen wieder zu erreichen.
Werkseinstellung (Beispiel Wert = 20)
Parameterwert ist optimal eingestellt
Parameterwert verringern
Um die Werkseinstellungen wieder zu erreichen.
Bedienung der Gerätesteuerung
19
