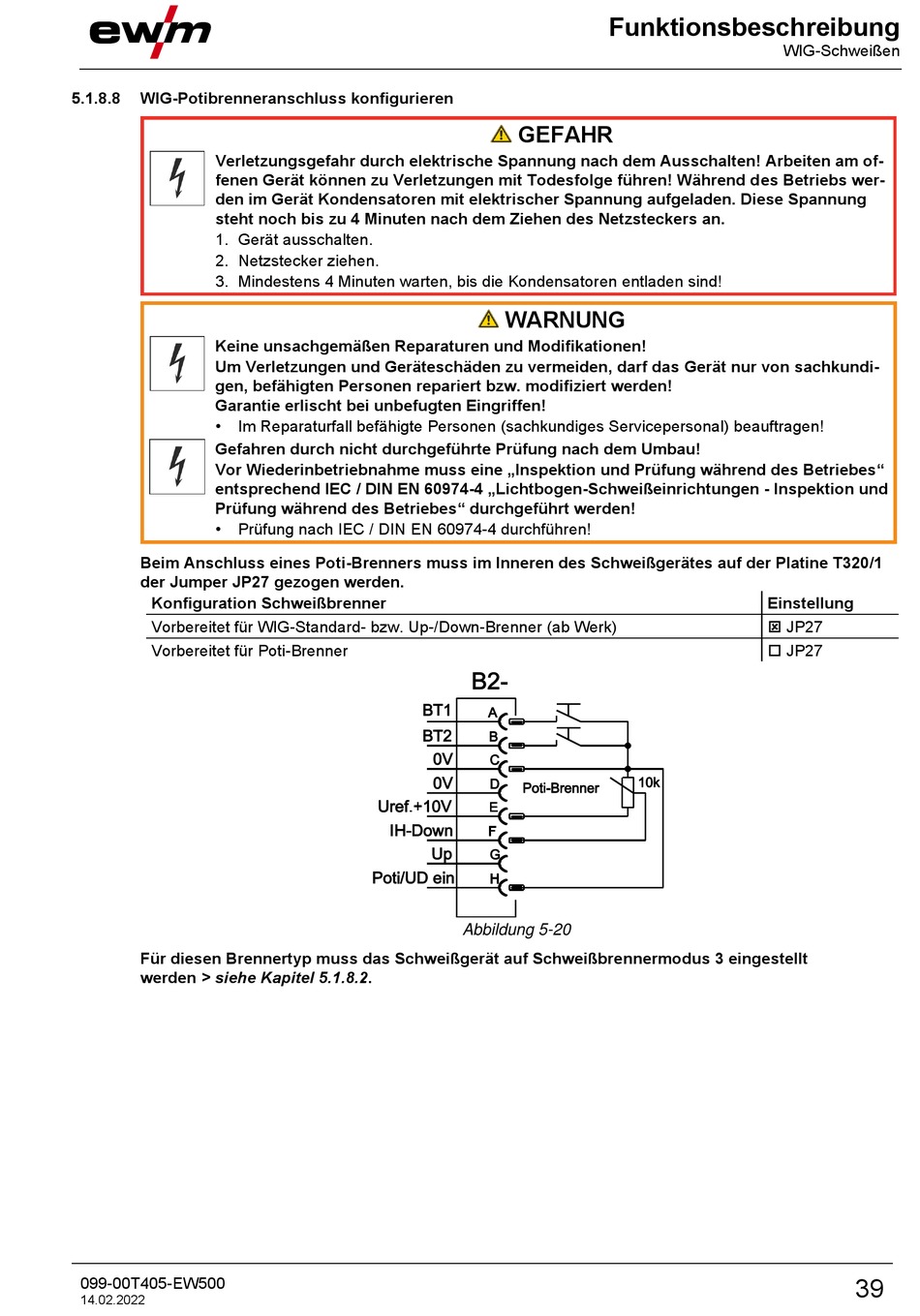

5.1.8.8
WIG-Potibrenneranschluss konfigurieren
Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of-
fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer-
den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung
steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an.
1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Mindestens 4 Minuten warten, bis die Kondensatoren entladen sind!
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
•
Prüfung nach IEC / DIN EN 60974-4 durchführen!
Beim Anschluss eines Poti-Brenners muss im Inneren des Schweißgerätes auf der Platine T320/1
der Jumper JP27 gezogen werden.
Konfiguration Schweißbrenner
Vorbereitet für WIG-Standard- bzw. Up-/Down-Brenner (ab Werk)
Vorbereitet für Poti-Brenner
Für diesen Brennertyp muss das Schweißgerät auf Schweißbrennermodus 3 eingestellt
werden > siehe Kapitel 5.1.8.2.
099-00T405-EW500
14.02.2022
Funktionsbeschreibung
GEFAHR
WARNUNG
Abbildung 5-20
WIG-Schweißen
Einstellung
JP27
JP27
