4.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
6
7
sec
8
AMP%
sec
099-00T405-EW500
14.02.2022
Beschreibung
0
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.5
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der Gerätesteuerung > siehe Kapi-
tel 5.4.
In dieser Geräteausführung ohne Funktion.
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den Uhr-
zeigersinn angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung aus-
schließlich über den Steuerungsknopf.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und Drücken > siehe Kapi-
tel 4.3.
Drucktaste Parameteranwahl, rechts
Die Schweißparameter des Funktionsablaufes werden nacheinander im Uhrzeigersinn
angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung ausschließlich
über den Steuerungsknopf.
Signalleuchte Balance
Pulsbalance
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG)
Signalleuchte Gasnachströmzeit
Signalleuchte Downslope-Zeit
Signalleuchte, zweifarbig
rot: Absenk- bzw. Pulspausestrom
grün: Pulspausezeit
Gerätesteuerung - Bedienelemente

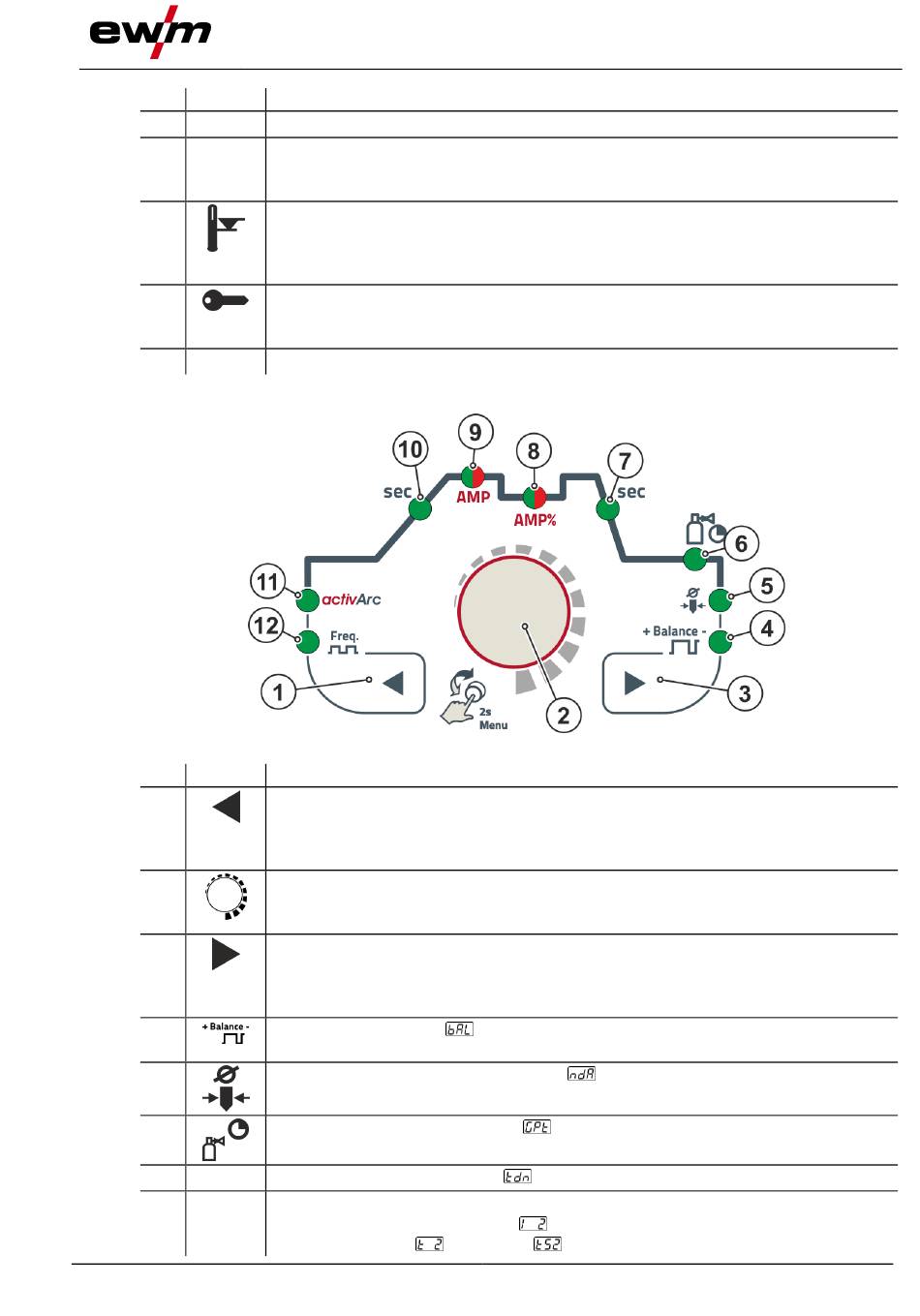

Abbildung 4-3
(% von AMP)
/ Slope-Zeit
(Expertmenü)
