4.3
Funktionsprinzip
Zur Erfassung der Umgebungsbedingungen Temperatur, Feuchte und Türstatus dienen ein
Feuchte-/Temperatursensor und ein Triangulationssensor. Überschreitungen oder Unterschrei-
tungen der Grenzwerte werden über die LED-Anzeige und den zugehörigen Schaltausgang
gemeldet. Über die Schaltkontakte werden Grenzwertüberschreitungen und Grenzwertunter-
schreitungen an die übergeordnete Feldebene gemeldet. Das Gerät verarbeitet die Daten über
einen 8 Bit-Microprozessor mit 512 kByte internem EEPROM.
4.4
Funktionen und Betriebsarten
Die Geräte überwachen über integrierte Sensoren Temperatur, Feuchte und den Status der Tür
in einem Schaltschrank. Dazu werden die gemessenen Werte automatisch mit festgelegten
Grenzwerten abgeglichen. Grenzwertüberschreitungen meldet das Gerät automatisch. Dazu
stehen zwei potenzialfreie, galvanisch getrennte Schaltausgänge und eine IO-Link-Schnittstelle
zur Verfügung. Darüber hinaus ist eine erweiterte Diagnose über IO-Link möglich. Über den
integrierten CAN-Bus können zwei IM12-CCM miteinander verbunden werden. Zusätzlich lässt
sich ein Reed-Kontakt (z. B. externer Türendschalter) an das Gerät anschließen.
4.4.1
IO-Link-Betrieb
Im IO-Link-Modus findet eine bidirektionale IO-Link-Kommunikation zwischen einem IO-Link-
Master und den Sensoren statt. Dazu werden die Geräte über einen IO-Link-Master in die
Steuerungsebene integriert. Die Informationen zu Grenzwertüberschreitungen werden mit den
Prozessdaten über die IO-Link-Schnittstelle zur Verfügung gestellt. Neben den Informationen zu
Grenzwertüberschreitungen können über IO-Link auch Diagnose- und Identifikationsmeldun-
gen abgefragt werden.
Über die IO-Link-Schnittstelle lassen sich verschiedene Gerätefunktionen konfigurieren. Die
Länge der IO-Link-Verbindung darf max. 20 m betragen.
4.4.2
Master-Slave-Modus
Im Master-Slave-Modus werden zwei Schaltschrankwächter IM12-CCM miteinander verbunden.
Die Geräte kommunizieren über einen internen CAN-Bus. Die max. Übertragungsgeschwindig-
keit beträgt 125 kBit.
Für die Master-Slave-Kommunikation ist eine aktive IO-Link-Verbindung zwischen Master-CCM
und IO-Link-Master erforderlich. Als Master-CCM wird automatisch der Schaltschrankwächter
definiert, der mit dem IO-Link-Master verbunden ist.

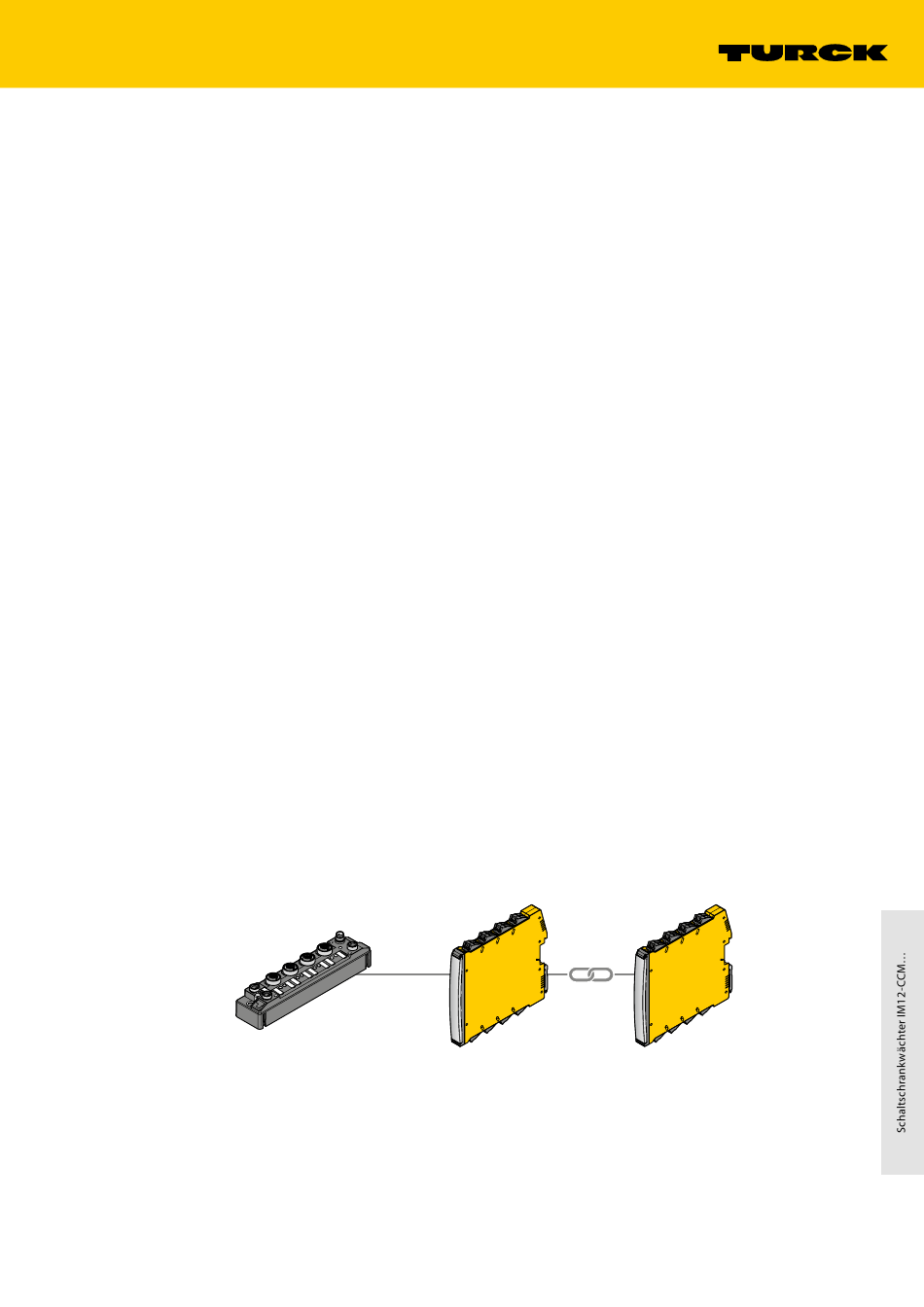

Abb. 4: Master-Slave-Kommunikation (schematischer Aufbau)
Der Slave-CCM überträgt Identifikation, Zustände und Messwerte über den CAN-Bus an den
Master-CCM. Festgestellte Grenzwertüberschreitungen werden durch den Master-CCM ange-
zeigt und an die übergeordnete Steuerungsebene gemeldet. Über den Master-CCM lassen sich
während des Teach-in-Vorgangs die Grenzwerte festlegen.
2017/04
IO-Link-Master
IO-Link
Master-CCM
CAN
Slave-CCM
9
